Информация по обслуживанию

Orlando

Структурная идентификация

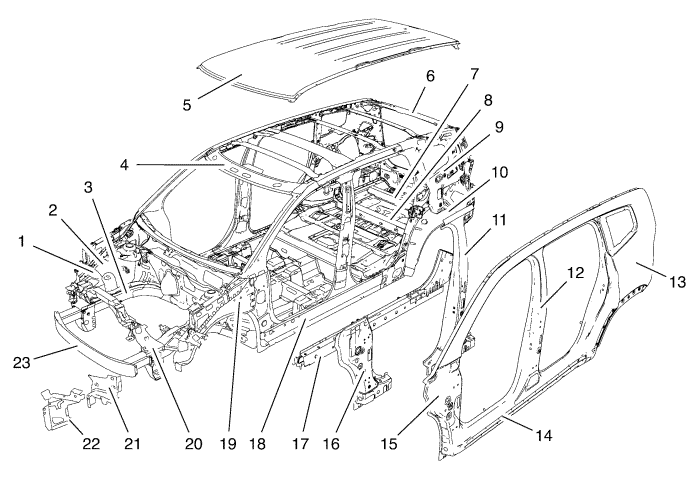

Вид спереди

Номер	Описание	Процедура
1	Передняя панель передней колесной ниши	Замена передней панели передней колесной ниши : Пайка → Сварка
2	Панель передней колесной ниши	Замена покрытия панели переднего колеса : Пайка → Сварка
3	Боковая направляющая переднего отсека	Боковая направляющая переднего отсека - разрез : Сварка → Пайка
4	Панель переднего верхнего бруса (header) крыши	Замена панели переднего верхнего бруса крыши : Сварка → Пайка
5	Облицовка крыши	Замена панели крыши : Сварка → Пайка
6	Задняя внутренняя панель крыши	Замена задней внутренней панели крыши : Пайка → Сварка
7	Поперечина напольной панели номер 6	Замена поперечины напольной панели номер 6 : Пайка → Сварка
8	Поперечина напольной панели номер 5	Замена поперечины напольной панели номер 5 : Пайка → Сварка
9	Верхний элемент усиления замыкающей стойки кузова	Замена верхнего элемента усиления замыкающей стойки кузова : Пайка → Сварка
10	Боковая внутренняя панель кузова	Боковая внутренняя панель кузова (в разрезе) : Пайка → Сварка
11	Усилитель наружной панели средней стойки	Замена наружной усиливающей панели средней стойки : Пайка → Сварка
12	Центральная стойка- Наружная часть	Разделение на секции центральной стойки - Наружная часть : Пайка → Сварка
13	Панель задней боковой части	Секция внешней панели : Пайка → Сварка
14	Панель внешнего молдинга (rocker outer panel)	Разделение на секции наружной панели молдинга : Пайка → Сварка
15	Наружная панель шарнирной стойки кузова	Разделение на секции наружной панели шарнирной стойки кузова : Пайка → Сварка
16	Усиление шарнирной стойки кузова	Замена усиления шарнирной стойки кузова : Пайка → Сварка
17	Усиление наружной панели молдинга	Замена усиления наружной панели молдинга : Пайка → Сварка
18	Панель внутреннего молдинга (rocker inner panel)	Замена панели внутреннего молдинга (rocker inner panel) : Пайка → Сварка
19	Верхняя боковая направляющая переднего отсека	Замена верхней боковой направляющей переднего отсека : Пайка → Сварка
20	Опора верхней растяжки передней части	Разделение на секции опоры верхней растяжки передней части : МИГ-пайка → МАГ-сварка Замена верхней растяжки передней части : Пайка → Сварка
21	Панель передней колесной ниши - Заднее усиление	Панель передней колесной ниши - Замена заднего усиления : Пайка → Сварка
22	Монтажная панель фары	Замена монтажной панели фары : Пайка → Сварка
23	Замена ударного бруса переднего бампера	Замена ударного бруса переднего бампера

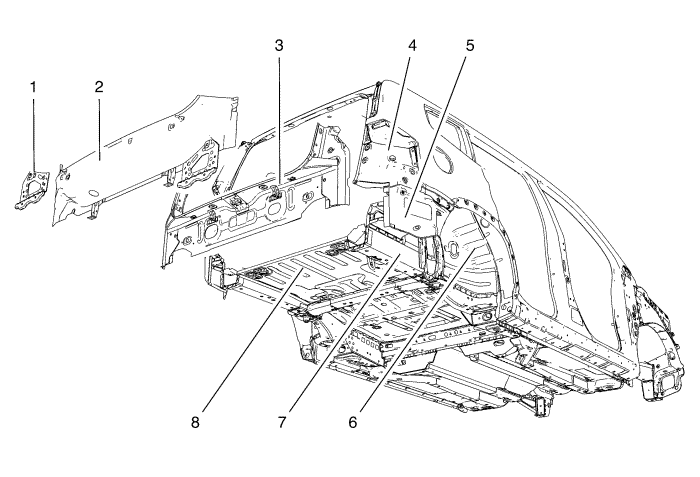

Вид сзади

Номер	Описание	Процедура
1	Накладка ударного бруса заднего бампера	Замена накладки ударного бруса заднего бампера : Пайка → Сварка
2	Панель задней части	Задняя торцевая панель Замена : Пайка → Сварка
3	Усилитель нижней панели задней части кузова	Замена элемента усиления задней нижней торцевой панели : Пайка → Сварка
4	Монтажная панель заднего фонаря	Замена монтажной панели заднего фонаря : Пайка → Сварка
5	Нижняя боковая внешняя панель кузова	Замена нижней боковой внешней панели кузова : Пайка → Сварка
6	Панель задней колесной ниши	Замена панели задней колесной ниши : Пайка → Сварка
7	Задняя боковая направляющая днища	Разделение на секции заднего бокового лонжерона днища : Пайка → Сварка
8	Задняя панель пола	Задняя панель пола - разрез : Сварка → Пайка
