Orlando |
||||||||
|
|
|
|||||||
|
Предупреждение:
См. Допущенное оборудование для ремонта последствий столкновения . |
|
Предупреждение:
См. Классификация столкновений Предупреждение . |
|
Предупреждение:
См. Обращение со стеклом и листовым металлом Предупреждение . |
| 1. | Деактивировать систему SIR. См. Включение и отключение SIR . |
| 2. | Отсоединить отрицательный провод аккумулятора. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова . |
| 3. | Демонтируйте все задействованные панели и детали. |
| 4. | Осмотрите компоненты - не повреждены ли они. Должен быть отремонтирован весь поврежденный участок. |
| 5. | При необходимости удалите мастику и антикоррозионное покрытие на ремонтируемом участке. См. Обработка для защиты от коррозии и ремонт : Основание . |

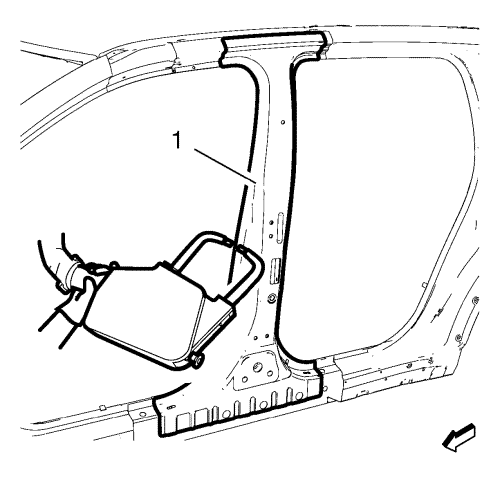

| 6. | Идентифицируйте и пометьте все нужные заводские сварные швы на усилительном элементе панели (1) центральной стойки. |

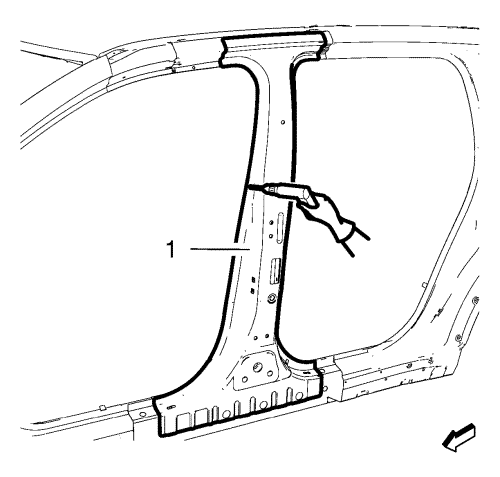

| 7. | Высверлите все места заводской сварки. Следует записать количество и места расположения сварок для последующей установки узла, прошедшего техническое обслуживание. |
| 8. | Снимите поврежденный элемент усиления наружной панели (1) центральной стойки кузова. |
| 1. | Обработайте сопрягаемые поверхности по необходимости. |
| 2. | Совместить элемент усиления наружной панели центральной стойки кузова. |

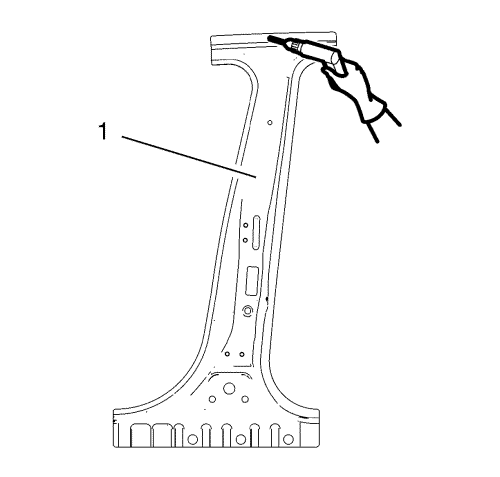

| 3. | Сделать прорези 8x24< >мм< >(5/16< >x< >14/16< >дюйма)для пайки на усилении (1) наружной панели центральной стойки, где нельзя применить точечную сварку, разнесенные через каждые < > 40< >мм< >(1< >½< >дюйма). |
| 4. | Очистите и подготовьте контактные поверхности к точечной сварке и пайке. |
| 5. | Установить на месте элемент усиления (1) наружной панели центральной стойки кузова автомобиля. |
| 6. | Проверьте подгонку усилителя наружной панели центральной стойки. |
| 7. | Закрепите струбцинами усилитель наружной панели центральной стойки в нужном положении. |

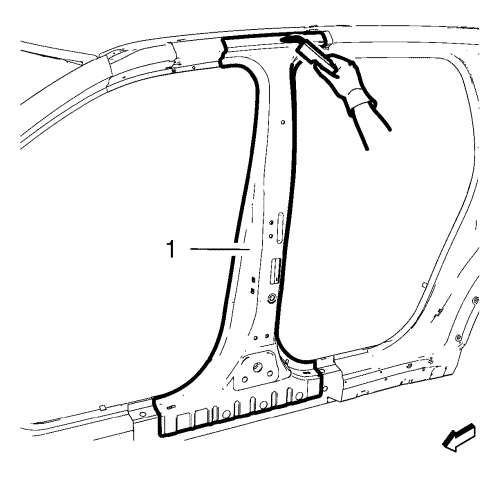

| 8. | Приварите точечной сваркой элемент усиления (1) наружной панели центральной стойки по месту. |
| 9. | Выполните пайку элемента усиления (1) наружной панели центральной стойки по месту. |
| 10. | При необходимости нанесите мастику и антикоррозионное покрытие на ремонтируемый участок. См. Обработка для защиты от коррозии и ремонт : Основание . |
| 11. | Покрасьте отремонтированный участок. |
| 12. | Установите на место все задействованные панели и детали. |
| 13. | Подсоединить отрицательный провод аккумулятора. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова . |
| 14. | Включите систему надувных подушек безопасности (SIR). См. Включение и отключение SIR . |
