Замена усиления шарнирной стойки кузова (Пайка)


Примечание: В соответствии с различными условиями антикоррозийной гарантии разрешается использовать только предписанные региональные методы соединения.

Процедура демонтажа
Предупреждение: См. Допущенное оборудование для ремонта последствий столкновения .
Предупреждение: См. Классификация столкновений Предупреждение .
Предупреждение: См. Обращение со стеклом и листовым металлом Предупреждение .
1. Деактивировать систему SIR. См. Включение и отключение SIR .
2. Отсоединить отрицательный провод аккумулятора. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова .
3. Демонтируйте все задействованные панели и детали.
4. Осмотрите компоненты - не повреждены ли они. Должен быть отремонтирован весь поврежденный участок.
5. При необходимости удалите мастику и антикоррозионное покрытие на ремонтируемом участке. См. Обработка для защиты от коррозии и ремонт : Основание .

          2501441

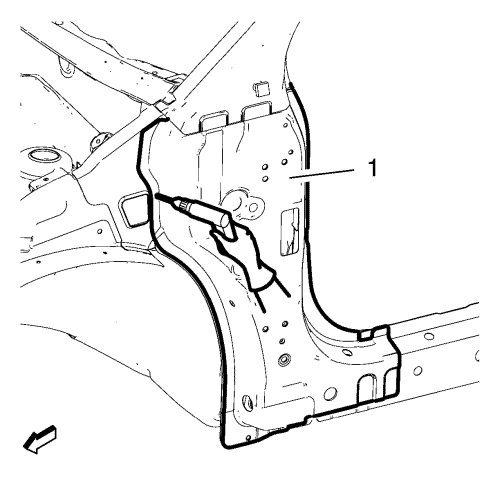

6. Идентифицируйте и пометьте все нужные заводские сварные швы на нижнем усилительном элементе (1) шарнирной стойки.
7. Высверлите все места заводской сварки. Следует записать количество и места расположения сварок для последующей установки узла, прошедшего техническое обслуживание.

          2501442

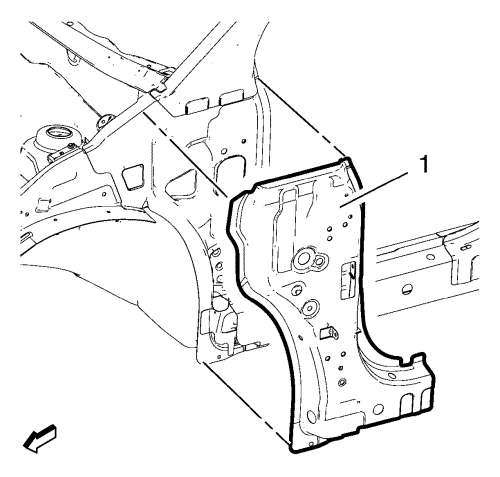

8. Снимите поврежденную нижний усилительный элемент (1) шарнирной стойки кузова.

Процедура установки
1. Обработайте сопрягаемые поверхности по необходимости.
2. Выровняйте нижний усилительный элемент шарнирной стойки кузова.

          2512631

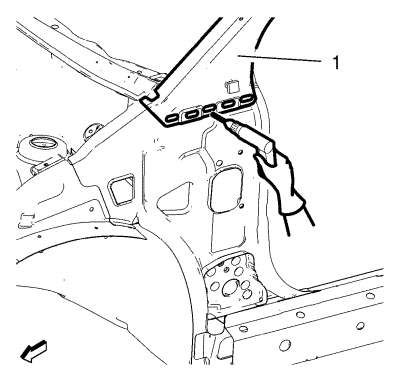

3. Сделать прорези 5 шт. 6 x 20 мм< >(4/16< >x< >12/16< >дюймов) под пайку на наружной передней боковой направляющей крыши (1).

          2512632

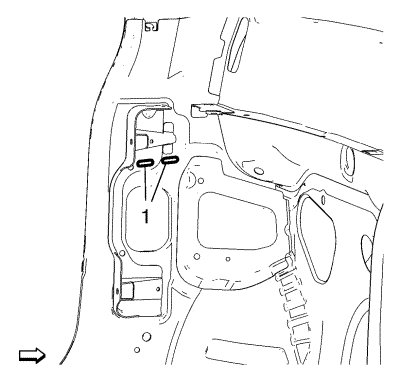

4. Сделать прорези 2 шт. 6 x 20 мм< >(4/16< >x< >12/16< >дюймов) под пайку на внутренней нижней панели шарнирной стойки кузова (1).

          2501445

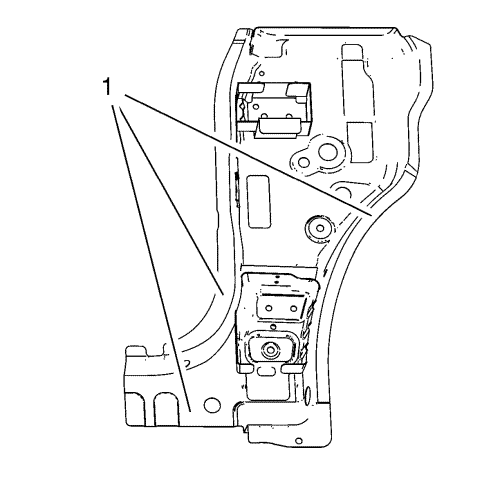

5. Сделать прорези 6 x 20 мм< >(4/16< >x< >12/16< >дюймов) под пайку на нижнем элементе усиления шарнирной стойки кузова (1), где невозможно использовать точечную сварку.
6. Очистите и подготовьте контактные поверхности к точечной сварке и пайке.

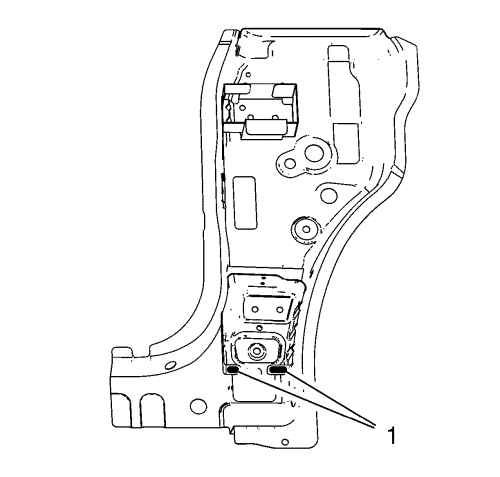

          2501446
7. Нанести клей на нижний усилительный элемент шарнирной стойки кузова (1).

          2512633

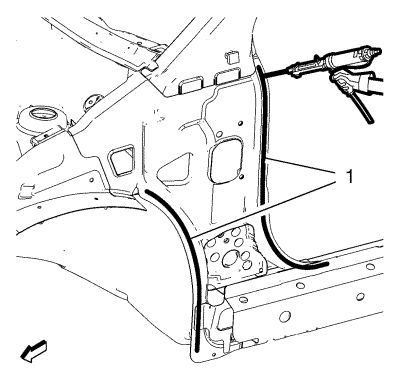

8. Нанести монтажный клей (1) на внутреннюю панель шарнирной стойки кузова.

          2501442
9. Установите на автомобиль нижний усилительный элемент (1) шарнирной стойки.
10. Проверьте подгонку нижнего усилительного элемента шарнирной стойки.
11. Закрепите нижний усилительный элемент шарнирной стойки в нужном положении.

          2501447

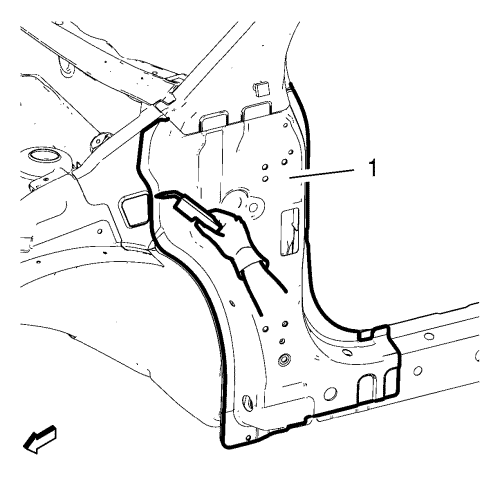

12. Выполните по месту пайку на нижнем усилительном элементе (1) шарнирной стойки кузова.

          2501449

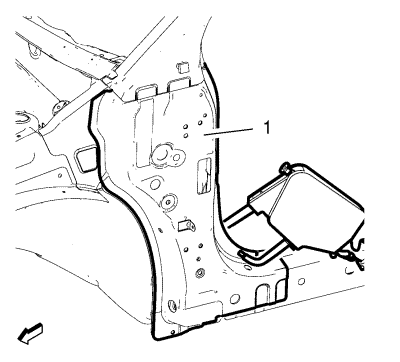

13. Выполните по месту точечную сварку на нижнем усилительном элементе (1) шарнирной стойки кузова.
14. При необходимости нанесите мастику и антикоррозионное покрытие на ремонтируемый участок. См. Обработка для защиты от коррозии и ремонт : Основание .
15. Покрасьте отремонтированный участок.
16. Установите на место все задействованные панели и детали.
17. Подсоединить отрицательный провод аккумулятора. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова .
18. Включите систему надувных подушек безопасности (SIR). См. Включение и отключение SIR .
