Orlando |
||||||||
|
|
|
|||||||
|
Предупреждение:
См. Допущенное оборудование для ремонта последствий столкновения . |
|
Предупреждение:
См. Обращение со стеклом и листовым металлом Предупреждение . |
| 1. | Деактивировать систему SIR. См. Включение и отключение SIR . |
| 2. | Отсоединить отрицательный провод аккумулятора. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова . |
| 3. | Демонтируйте все задействованные панели и детали. |
| 4. | Осмотрите компоненты - не повреждены ли они. Должен быть отремонтирован весь поврежденный участок. |
| 5. | При необходимости удалите мастику и антикоррозионное покрытие на ремонтируемом участке. См. Обработка для защиты от коррозии и ремонт : Основание . |
| 6. | Идентифицируйте и пометьте все нужные заводские сварные швы на заднем усилении панели передней колесной ниши (1). |

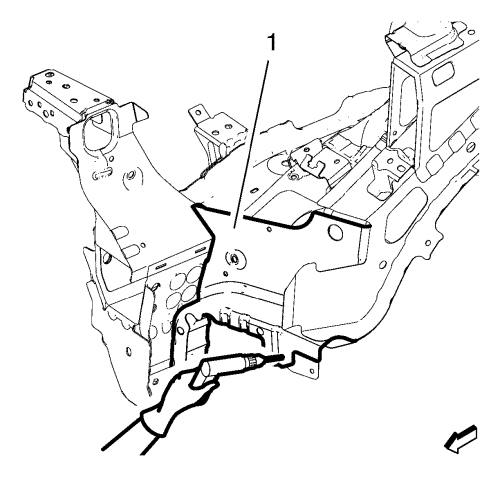

| 7. | Высверлите все места заводской сварки. Следует записать количество и места расположения сварок для последующей установки узла, прошедшего техническое обслуживание. |

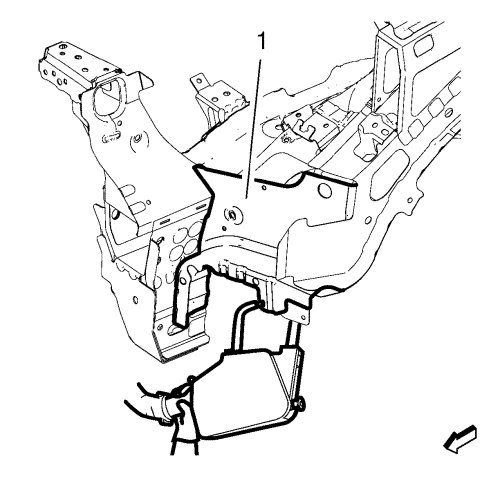

| 8. | Снимите заднее усиление панели передней колесной ниши (1). |

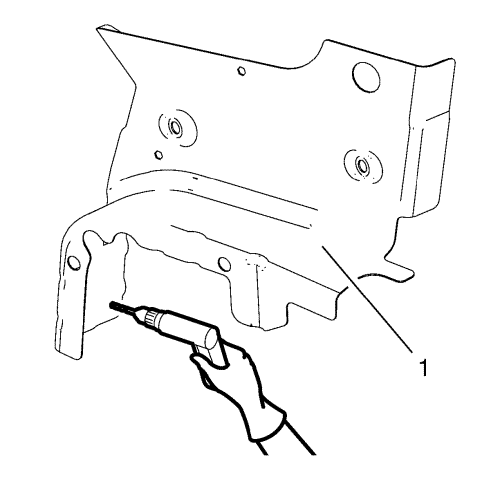

| 1. | Сделайте прорези для пайки 5 х 18 мм< >(4/16< >x< >11/16< >дюйма)< >вдоль кромок заднего элемента усиления передней панели колесной арки (1), как показано на исходной детали. |

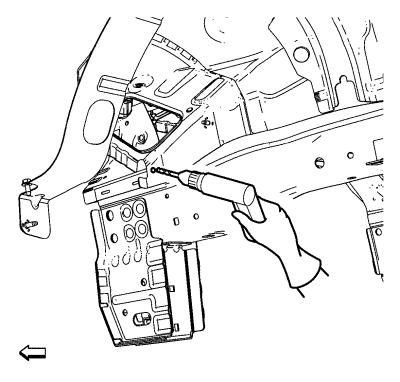

| 2. | Сделать прорези для пайки 5x18< >мм (4/16< >x< >11/16< >дюйма)< >вдоль перекрывающихся кромок передней панели передней колесной ниши и заднего усиления передней панели колесной ниши. |

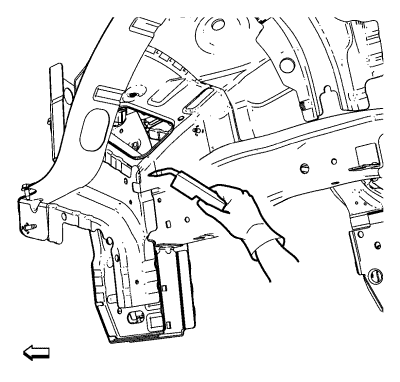

| 3. | Очистите и подготовьте контактные поверхности к точечной сварке и пайке. |

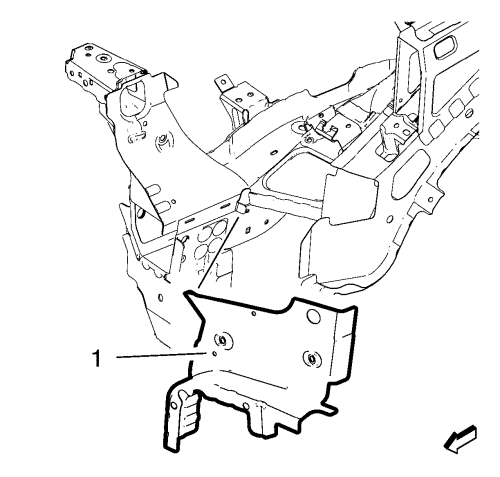

| 4. | Установите на автомобиль панель заднего усиления (1) передней колесной ниши. |
| 5. | Проверьте подгонку заднего усиления панели передней колесной ниши. |
| 6. | Закрепите панель заднего усиления передней колесной ниши в нужном положении. |

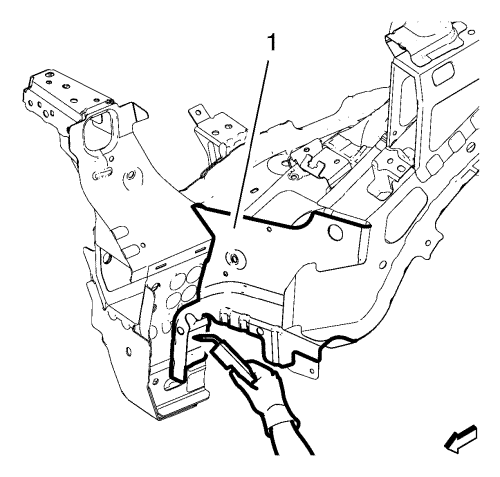

| 7. | Припаять задний элемент усиления панели (1) арки переднего колеса. |
| 8. | Приварить задний элемент усиления панели (1) арки переднего колеса методом точечной сварки. |
| 9. | Выполните точечную сварку/пайку от заднего усиления передней колесной ниши к передней панели передней колесной ниши. |
| 10. | При необходимости нанесите мастику и антикоррозионное покрытие на ремонтируемый участок. См. Обработка для защиты от коррозии и ремонт : Основание . |
| 11. | Покрасьте отремонтированный участок. |
| 12. | Установите на место все задействованные панели и детали. |
| 13. | Подсоединить отрицательный провод аккумулятора. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова . |
| 14. | Включите систему надувных подушек безопасности (SIR). См. Включение и отключение SIR . |
