Задняя торцевая панель Замена (Пайка)


Примечание: В соответствии с различными условиями антикоррозийной гарантии разрешается использовать только предписанные региональные методы соединения.

Процедура демонтажа
Предупреждение: См. Допущенное оборудование для ремонта последствий столкновения .
Предупреждение: См. Обращение со стеклом и листовым металлом Предупреждение .
1. Деактивировать систему SIR. См. Включение и отключение SIR .
2. Отсоединить отрицательный провод аккумулятора. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова .
3. Демонтируйте все задействованные панели и детали.
4. Осмотрите компоненты - не повреждены ли они. Должен быть отремонтирован весь поврежденный участок.
5. При необходимости удалите мастику и антикоррозионное покрытие на ремонтируемом участке. См. Обработка для защиты от коррозии и ремонт : Основание .

          2503234
6. Идентифицируйте и пометьте все нужные заводские сварные швы задней торцевой панели (1).
Примечание: Следует записать количество и места расположения сварок для последующей установки узла, прошедшего техническое обслуживание.
7. Высверлите все места заводской сварки.

          2503236
8. Снимите панель задней части кузова (1).

Процедура установки
          2503237
1. Сделать прорези 6x20< >мм< >(4/16< >x< >12/16< >дюймов)< >для пайки вдоль кромок задней торцевой панели (1), где нельзя применить точечную сварку, разнесенные через каждые< > 40< >мм< >(1< >½< >дюймов).
2. Очистите и подготовьте контактные поверхности к точечной сварке и пайке.

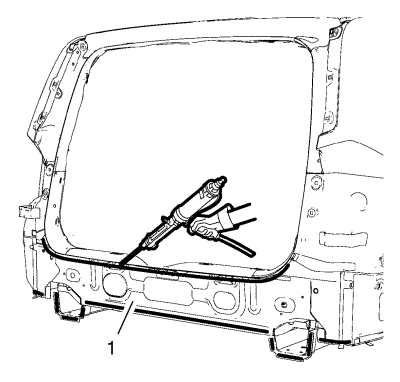

          2512645
3. Нанесите монтажный клей (1) на элемент усиления нижней панели заднего торца.

          2503236
4. Установите заднюю панель (1) на автомобиль.
5. Проверьте установку задней панели.
6. С помощью зажимов зафиксируйте заднюю панель на месте.

          2503239
7. Выполните пайку задней торцевой панели (1) в соответствующих местах.

          2503238
8. Соответствующим образом приварите панель задней части кузова методом точечной сварки (1).
9. При необходимости нанесите мастику и антикоррозионное покрытие на ремонтируемый участок. См. Обработка для защиты от коррозии и ремонт : Основание .
10. Покрасьте отремонтированный участок.
11. Установите на место все задействованные панели и детали.
12. Подсоединить отрицательный провод аккумулятора. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова .
13. Включите систему надувных подушек безопасности (SIR). См. Включение и отключение SIR .
