Замена нижней боковой внешней панели кузова (Пайка)


Примечание: В соответствии с различными условиями антикоррозийной гарантии разрешается использовать только предписанные региональные методы соединения.

Процедура демонтажа
Предупреждение: См. Допущенное оборудование для ремонта последствий столкновения .
Предупреждение: См. Обращение со стеклом и листовым металлом Предупреждение .
1. Деактивировать систему SIR. См. Включение и отключение SIR .
2. Отсоединить отрицательный провод аккумулятора. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова .
3. Демонтируйте все задействованные панели и детали.
4. Осмотрите компоненты - не повреждены ли они. Должен быть отремонтирован весь поврежденный участок.
5. При необходимости удалите мастику и антикоррозионное покрытие на ремонтируемом участке. См. Обработка для защиты от коррозии и ремонт : Основание .

          2501462
6. Идентифицируйте и пометьте все нужные заводские сварные швы на внешней нижней боковой панели кузова (1).
Примечание: Следует записать количество и места расположения сварок для последующей установки узла, прошедшего техническое обслуживание.
7. Высверлите все места заводской сварки.

          2501463
8. Снимите внешнюю нижнюю боковую панель кузова (1).

Процедура установки
1. Используйте просверленные отверстия для создания прорезей 6x20< >мм (4/16< >x< >12/16< >дюйма)< >для пайки.
2. Очистите и подготовьте контактные поверхности к точечной сварке и пайке.

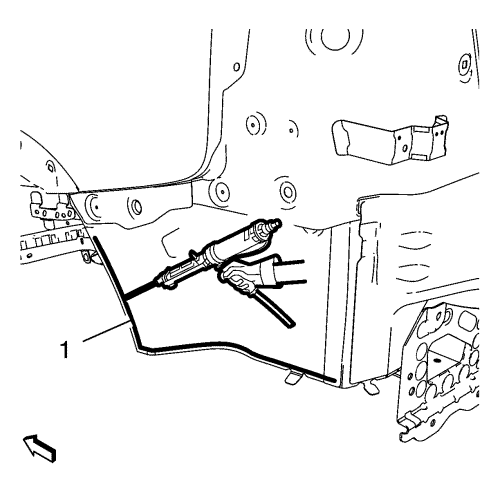

          2512637
3. Нанесите монтажный клей (1).

          2501463
4. Установите на автомобиль внешнюю нижнюю боковую панель кузова (1).
5. Проверьте подгонку внешней нижней боковой панели кузова.
6. Закрепите внешнюю нижнюю боковую панель кузова в нужном положении.

          2501465
7. Выполните пайку наружной панели со стороны кузова (1) по месту.

          2501464
8. Приварите точечной сваркой нижнюю наружную панель со стороны кузова (1) по месту.
9. При необходимости нанесите мастику и антикоррозионное покрытие на ремонтируемый участок. См. Обработка для защиты от коррозии и ремонт : Основание .
10. Покрасьте отремонтированный участок.
11. Установите на место все задействованные панели и детали.
12. Подсоединить отрицательный провод аккумулятора. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова .
13. Включите систему надувных подушек безопасности (SIR). См. Включение и отключение SIR .
