Orlando |
||||||||
|
|
|
|||||||
|
Предупреждение:
См. Допущенное оборудование для ремонта последствий столкновения |
|
Предупреждение:
См. Обращение со стеклом и листовым металлом Предупреждение |
| 1. | Отключить систему SIR. См. Включение и отключение SIR |
| 2. | Отсоединить минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова |
| 3. | Демонтируйте все задействованные панели и детали. |
| 4. | Осмотрите компоненты - не повреждены ли они. Должен быть отремонтирован весь поврежденный участок. |

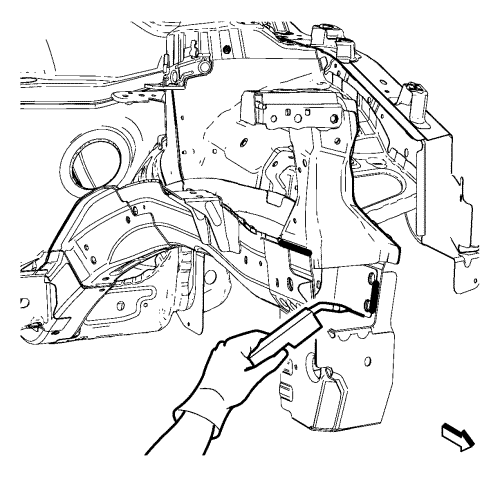

| 5. | При необходимости удалите мастику и антикоррозионное покрытие на ремонтируемом участке. См. Обработка для защиты от коррозии и ремонт : Основание |
| 6. | Идентифицируйте и пометьте все нужные заводские сварные швы на переднем торцевом усилении панели из металлического листа (1). |
| 7. | Высверлите все места заводской сварки. Следует записать количество и места расположения сварок для последующей установки узла, прошедшего техническое обслуживание. |
| 8. | Снять переднее торцевое усиление панели из металлического листа (1). |

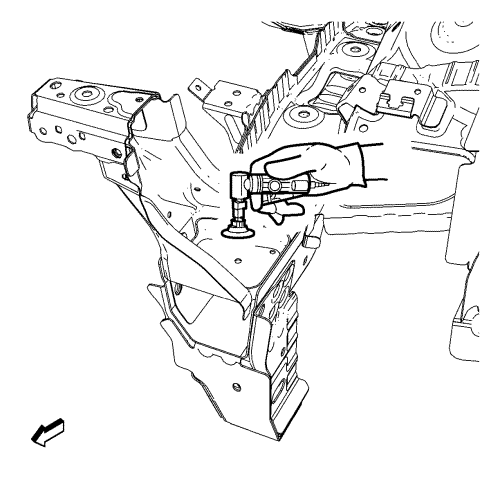

| 9. | Высверлите все места заводской сварки. |

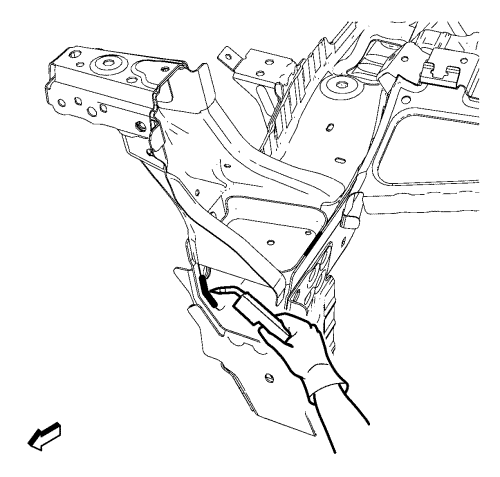

| 10. | Зачистите шлифмашиной сварочные швы на верхней растяжке передней части. |

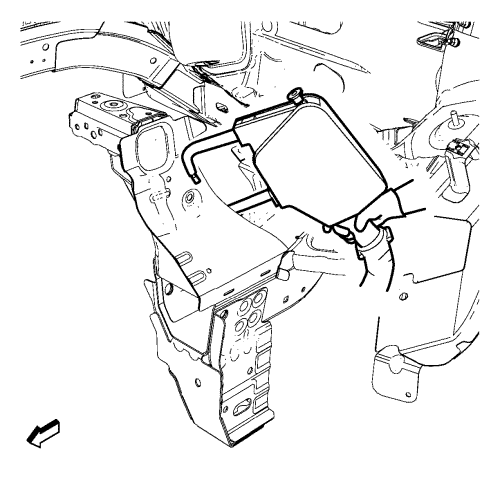

| 11. | Снимите верхнюю растяжку передней части (1). |
| 1. | Установите на автомобиль растяжку передней части (1). |
| 2. | Проверьте подгонку верхней растяжки передней части. |
| 3. | Закрепите верхнюю растяжку передней части в нужном положении. |
| 4. | Выполните сварку/пайку. |
| 5. | Выполните сварку/пайку. |
| 6. | Зачистите в необходимом объеме сварные швы на соответствующих панелях и деталях. |
| 7. | Очистите и подготовьте к сварке контактные поверхности. |
| 8. | Приложить переднее торцевое усиление панели из металлического листа (1) к автомобилю. |
| 9. | Проверьте подгонку верхней растяжки передней части. |
| 10. | Закрепите переднее торцевое усиление панели из металлического листа струбцинами. |
| 11. | Выполните точечную сварку. |
| 12. | Для пайки используйте заводские прорези. |
| 13. | Установить на автомобиль кронштейн (1) переднего бампера капота. |
| 14. | Зафиксировать кронштейн переднего бампера капота по месту установки. |
| 15. | Выполните точечную сварку (1). |
| 16. | Установите ударный брус переднего бампера до нанесения герметиков и противокоррозионных составов. |
| 17. | При необходимости нанесите мастику и антикоррозионное покрытие на ремонтируемый участок. См. Обработка для защиты от коррозии и ремонт : Основание |
| 18. | Покрасьте отремонтированный участок. См. Лакокрасочные покрытия Грунты/лаки |
| 19. | Установите на место все задействованные панели и детали. |
| 20. | Подсоедините минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова |
| 21. | Включите систему надувных подушек безопасности (SIR). См. Включение и отключение SIR |
