Замена накладки ударного бруса заднего бампера (Сварка)


Примечание: В соответствии с различными условиями антикоррозийной гарантии разрешается использовать только предписанные региональные методы соединения.

Процедура демонтажа
Предупреждение: См. Допущенное оборудование для ремонта последствий столкновения .
Предупреждение: См. Обращение со стеклом и листовым металлом Предупреждение .
1. Отключить систему SIR. См. Включение и отключение SIR .
2. Отсоединить отрицательный провод аккумулятора. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова .
3. Демонтируйте все задействованные панели и детали.
4. Осмотрите компоненты - не повреждены ли они. Должен быть отремонтирован весь поврежденный участок.
5. При необходимости удалите мастику и антикоррозионное покрытие на ремонтируемом участке. См. Обработка для защиты от коррозии и ремонт : Основание .

          2511691
6. Идентифицируйте и пометьте все нужные заводские сварные швы накладки ударного бруса заднего бампера (1).
7. Высверлите все места заводской сварки. Следует записать количество и места расположения сварок для последующей установки узла, прошедшего техническое обслуживание.

          2511692
8. Снимите накладку ударного бруса заднего бампера (1).

Процедура установки

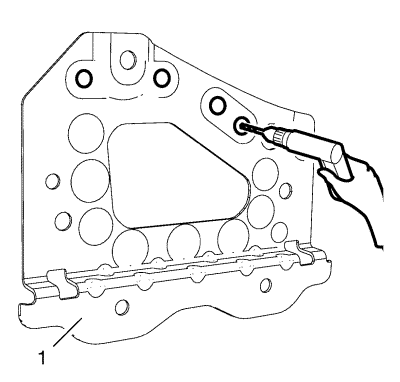

          2511693
1. Просверлить отверстия 8 мм (5/16 дюйма) под пробочную сварку вдоль кромок накладки ударного бруса заднего бампера (1), где невозможно использовать точечную сварку.
2. Очистите и подготовьте к сварке контактные поверхности.

          2511692
3. Установите на автомобиль накладку (1) ударного бруса заднего бампера.
4. Проверьте подгонку накладки ударного бруса заднего бампера.
5. Закрепите накладку ударного бруса заднего бампера в нужном положении.

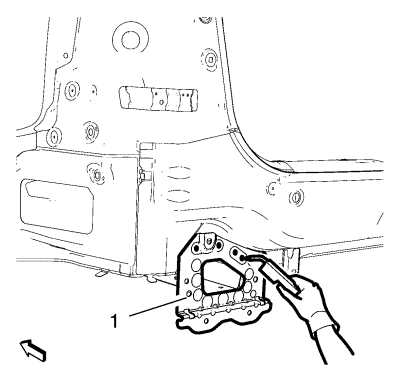

          2511694
6. Приварите по месту накладку ударного бруса заднего бампера (1).

          2511695
7. Соответствующим образом точечно приварите накладку (1) противоударного бруса заднего бампера.
8. При необходимости нанесите мастику и антикоррозионное покрытие на ремонтируемый участок. См. Обработка для защиты от коррозии и ремонт : Основание .
9. Покрасьте отремонтированный участок.
10. Установите на место все задействованные панели и детали.
11. Подсоединить отрицательный провод аккумулятора. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова .
12. Включите систему надувных подушек безопасности (SIR). См. Включение и отключение SIR .
