Замена элемента усиления задней нижней торцевой панели (Пайка)


Примечание: В соответствии с различными условиями антикоррозийной гарантии разрешается использовать только предписанные региональные методы соединения.

Процедура демонтажа
Предупреждение: См. Допущенное оборудование для ремонта последствий столкновения .
Предупреждение: См. Обращение со стеклом и листовым металлом Предупреждение .
1. Деактивировать систему SIR. См. Включение и отключение SIR .
2. Отсоединить отрицательный провод аккумулятора. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова .
3. Демонтируйте все задействованные панели и детали.
4. Осмотрите компоненты - не повреждены ли они. Должен быть отремонтирован весь поврежденный участок.
5. При необходимости удалите мастику и антикоррозионное покрытие на ремонтируемом участке. См. Обработка для защиты от коррозии и ремонт : Основание .

          2511696
6. Идентифицируйте и пометьте все нужные заводские сварные швы на элементе усиления нижней задней торцевой панели (1).
7. Высверлите все места заводской сварки. Следует записать количество и места расположения сварок для последующей установки узла, прошедшего техническое обслуживание.

          2511697

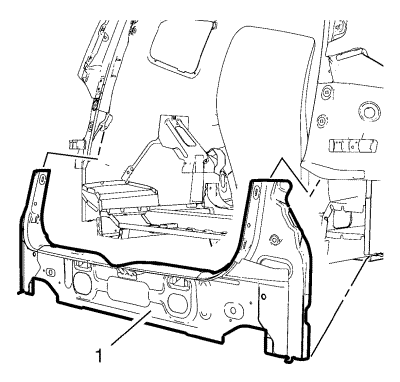

8. Снимите усилитель нижней панели задней части кузова (1).

Процедура установки
          2511698

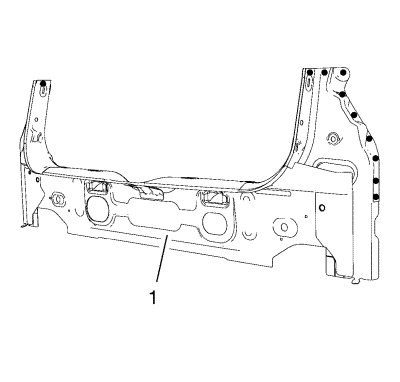

1. Сделать прорези 6x20< >мм (4/16< >x< >12/16< >дюйма)< >для пайки вдоль кромок усиления (1) заднего торца нижней панели, где нельзя применить точечную сварку.

          2511699

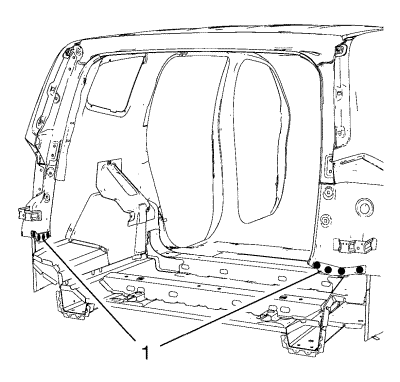

2. Сделать прорези 6x20< >мм (4/16< >x< >12/16< >дюйма)< >для пайки (1) вдоль кромок панели установки заднего фонаря, где нельзя применить точечную сварку.
3. Очистите и подготовьте контактные поверхности к точечной сварке и пайке.

          2512644

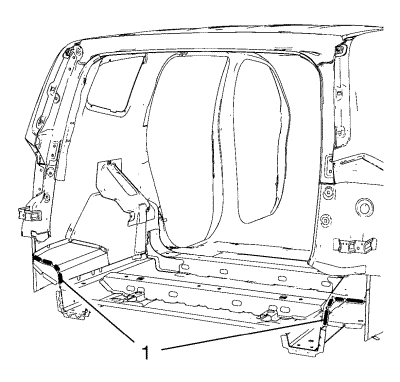

4. Нанесите монтажный клей (1).

          2511697
5. Установите элемент усиления нижней задней торцевой панели (1) на автомобиль.
6. Проверьте установку элемента усиления нижней задней торцевой панели.
7. Зафиксируйте элемент усиления нижней задней торцевой панели в этом положении.

          2511700

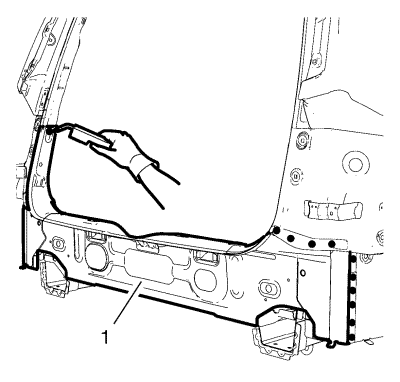

8. Припаяйте элемент усиления нижней панели (1) задней части кузова по месту.

          2511701
9. Приварите усилитель (1) нижней панели задней части кузова методом точечной сварки.
10. При необходимости нанесите мастику и антикоррозионное покрытие на ремонтируемый участок. См. Обработка для защиты от коррозии и ремонт : Основание .
11. Покрасьте отремонтированный участок.
12. Установите на место все задействованные панели и детали.
13. Подсоединить отрицательный провод аккумулятора. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова .
14. Включите систему надувных подушек безопасности (SIR). См. Включение и отключение SIR .
