Замена поперечины напольной панели номер 6 (Пайка)


Примечание: В соответствии с различными условиями антикоррозийной гарантии разрешается использовать только предписанные региональные методы соединения.

Процедура демонтажа
Предупреждение: См. Допущенное оборудование для ремонта последствий столкновения .
Предупреждение: См. Классификация столкновений Предупреждение .
Предупреждение: См. Обращение со стеклом и листовым металлом Предупреждение .
1. Деактивировать систему SIR. См. Включение и отключение SIR .
2. Отсоединить отрицательный провод аккумулятора. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова .
3. Демонтируйте все задействованные панели и детали.
4. Осмотрите компоненты - не повреждены ли они. Должен быть отремонтирован весь поврежденный участок.
5. При необходимости удалите мастику и антикоррозионное покрытие на ремонтируемом участке. См. Обработка для защиты от коррозии и ремонт : Основание .

          2505534

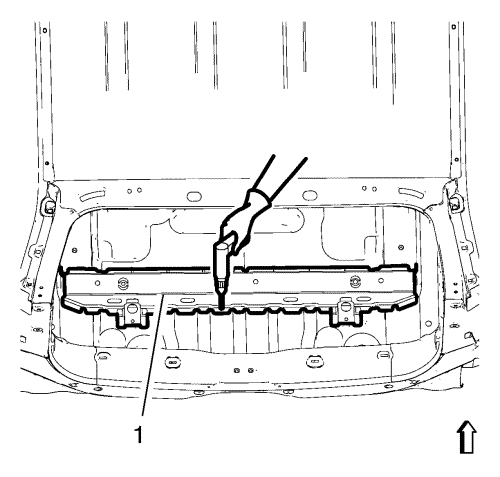

6. Идентифицируйте и пометьте все необходимые заводские сварные швы на поперечине напольной панели номер 6 (1).
7. Высверлите все места заводской сварки. Следует записать количество и места расположения сварок для последующей установки узла, прошедшего техническое обслуживание.

          2505535

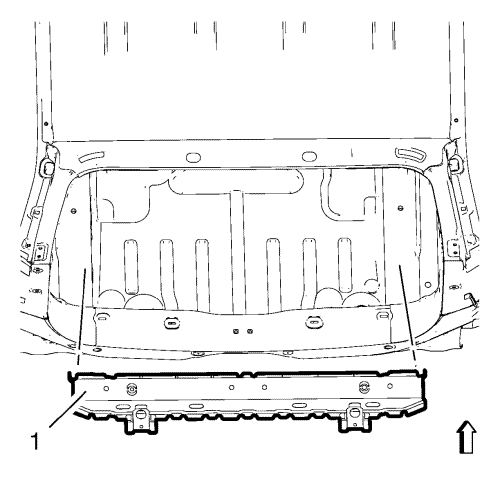

8. Снять поврежденную поперечину напольной панели номер 6 (1).

Процедура установки
          2505536

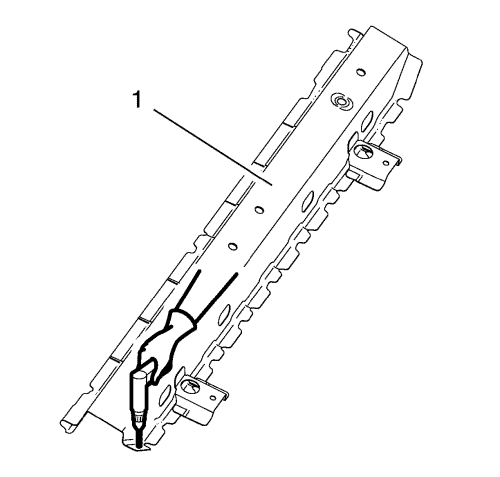

1. Сделать прорези для пайки 6x20< >мм< >(4/16< >x< >12/16< >дюйма)< >вдоль кромок поперечины (1) напольной панели №6, где нельзя применить точечную сварку, разнесенные через каждые< > 40< >мм< >(1< >½< >дюймов).
2. Очистите и подготовьте контактные поверхности к точечной сварке и пайке.

          2512640

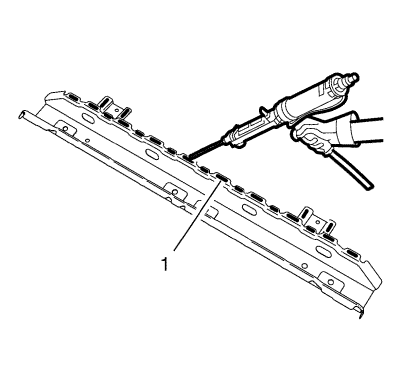

3. Нанесите монтажный клей (1).

          2505535
4. Установить по месту поперечину напольной панели номер 6 (1).
5. Проверьте подгонку этой панели. См. (габаритные) размеры - Кузов .
6. Зажать на месте поперечину напольной панели номер 6.

          2505537

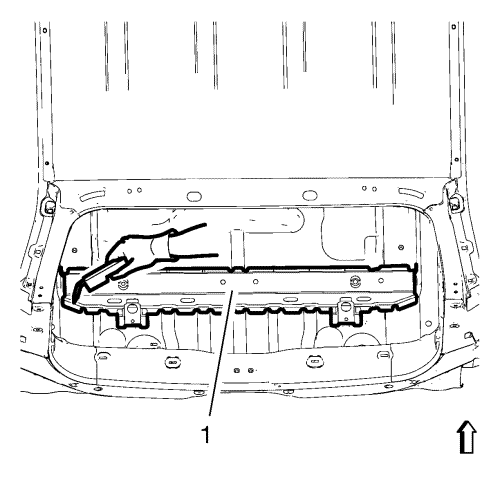

7. Припаяйте поперечину напольной панели номер 6 (1) по месту.

          2505538

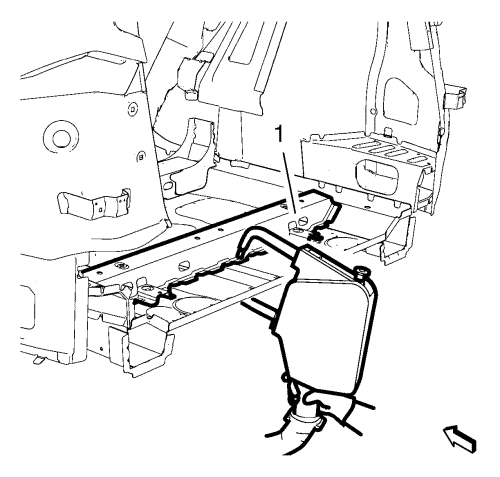

8. Приварите точечной сваркой поперечину напольной панели номер 6 (1) по месту.
9. При необходимости нанесите мастику и антикоррозионное покрытие на ремонтируемый участок. См. Обработка для защиты от коррозии и ремонт : Основание .
10. Покрасьте отремонтированный участок.
11. Установите на место все задействованные панели и детали.
12. Подсоединить отрицательный провод аккумулятора. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова .
13. Включите систему надувных подушек безопасности (SIR). См. Включение и отключение SIR .
