Orlando |
||||||||
|
|
|
|||||||
| • | CH-807 Заглушки |
| • | CH-904 Опорная рама |
| • | EN-6015 Заглушки |
| • | СН-49289 Центрирующая рама |
| • | CH-49290 Подпорка двигателя |
Эквивалентные местные инструменты см. Специальный инструмент .
| 1. | Отвернуть длинный промежуточный болт рулевого вала. См. Замена промежуточного вала рулевой колонки |
| 2. | Откройте капот. |
| 3. | Восстановить хладагент. См. Восстановление и замена хладагента |
| 4. | Отсоединить минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова |
| 5. | На автомобилях с рулевым управлением с электрическим сервоусилителем: |
| • | Снять положительный провод рулевого управления с электрическим сервоусилителем и отвернуть гайку (1) от блока предохранителей (4) |
| • | Снять положительный отрицательный провод (2) рулевого управления с электрическим сервоусилителем и отвернуть гайку (3). |
| 6. | Демонтировать поддон аккумулятора. См. Поддон аккумулятора Замена : без системы пуска/останова |
| 7. | Снять крышку (1) блока предохранителей переднего отсека. |
| 8. | Слегка отвернуть 3 болта (1) блока предохранителей переднего отсека. |

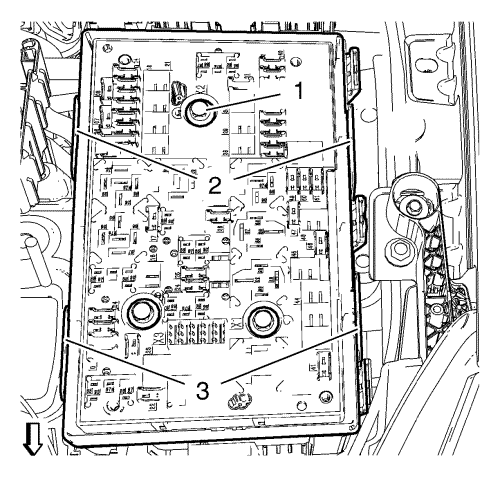

| 9. | Освободить 4 фиксирующих зажима (2) и (3) блока предохранителей переднего отсека и немного приподнять блок. |
| Примечание: Разъемы жгутов проводов должны оставаться в нижней части (4) блока предохранителей переднего отсека. |
| 10. | Полностью отвернуть 3 болта (1) блока предохранителей переднего отсека, поднимая блок предохранителей переднего отсека до момента его снятия с 3 разъемов жгутов проводов (3), (5) и (6). |

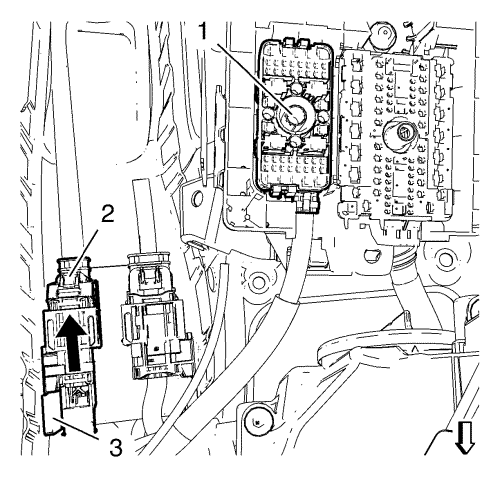

| 11. | Отсоединить разъем (1) жгута проводов модуля управления двигателем (ECM) от нижней части блока предохранителей переднего отсека. |
| 12. | Отсоединить разъем (2) жгута проводов модуля управления двигателем (ECM) и освободить его из фиксирующего зажима (3). |

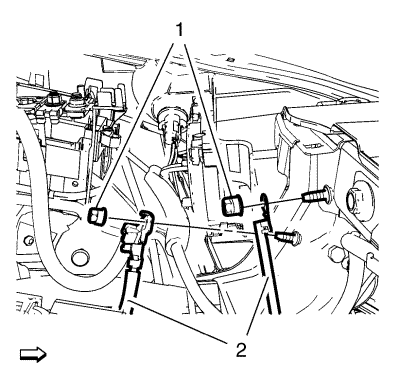

| 13. | Отвернуть 2 гайки заземления (1) и отложить в сторону 2 жгута проводов (2). |
| 14. | Снять корпус воздушного фильтра. См. Замена воздушного фильтра в сборе : LDE, LXV, LUW, 2H0 и LFH |
| 15. | Снять облицовку переднего бампера. См. Демонтаж и установка облицовки переднего бампера |
| 16. | Снять переднее колесо в сборе с шиной. См. Демонтаж и установка шины и диска |
| 17. | Опорожните систему охлаждения. См. Система охлаждения Слив и заправка |
| 18. | Освободить расширительный бачок радиатора. |
| 19. | Отложить расширительный бачок радиатора в сторону. |
| 20. | Отсоединить наконечник (1) троса рычага селектора диапазонов коробки передач от пальца рычага ручного переключения коробки передач. |
| 21. | Сжать фиксирующие лапки, чтобы отсоединить трос (2) рычага селектора диапазонов коробки передач от кронштейна троса. |
| 22. | Снять впускной шланг отопителя с перегородки. См. Впускной шланг отопителя Замена : 2.4 л. LAF → 2.0L дизельный LNP → 1.8 л. 2H0 и LFH |
| 23. | Снять выпускной шланг отопителя с перегородки. См. Замена выпускного шланга нагревателя : 2.4 л. LAF → 2.0L дизельный LNP → 1.8 л. 2H0 и LFH |
| 24. | Отсоединить вакуумную трубку (2) тормозного усилителя от впускного коллектора (1). |
| 25. | На автомобилях с правым расположением руля: Отсоединить вакуумную трубку от вакуумного тормозного усилителя. См. Замена вакуумной трубы на тормозном усилителе : Автомобиль с правым рулем → Левостороннее управление с электрическим насосом → Автомобиль с левым рулем |
| 26. | Поместить под автомобиль емкость для сбора жидкости. |
| 27. | Отсоединить вентиляционный трубопровод топливного бака от вентиляционного клапана системы улавливания паров бензина. |
| 28. | Установить на отверстия заглушки CH-807 . |
| 29. | Отсоединить трубку подвода топлива от трубы топливного распределителя системы распределенного впрыска топлива. |
| 30. | Установить на отверстия заглушки EN-6015 . |
| 31. | На автомобилях с рулевым управлением с гидравлическим сервоусилителем: Отвернуть болт бачка для жидкости рулевого управления с сервоусилителем. |
| 32. | На автомобилях с рулевым управлением с гидравлическим сервоусилителем: Освободить бачок для жидкости рулевого управления с сервоусилителем и положить его на двигатель. |

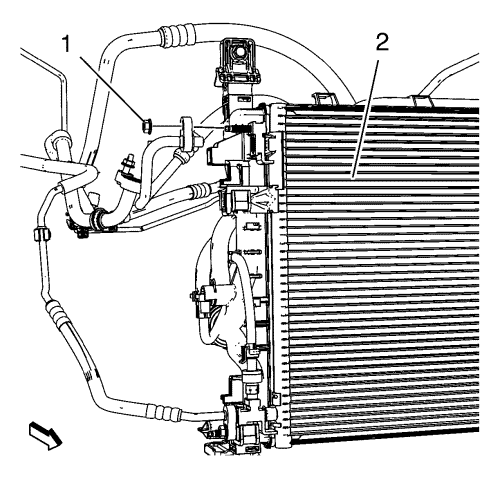

| 33. | Отвернуть гайку (1) шланга компрессора и конденсатора воздушного кондиционера от конденсатора (2) воздушного кондиционера. |

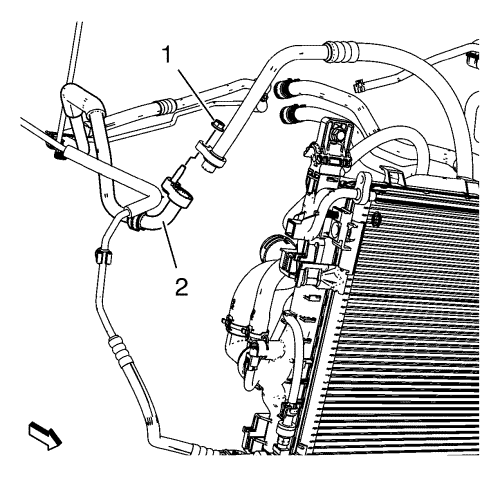

| 34. | Отвернуть гайку (1) шланга компрессора и конденсатора воздушного кондиционера от шланга хладагента (2). |
| 35. | Отвернуть гайку шланга испарителя воздушного кондиционера в сборе от конденсатора воздушного кондиционера. |
| 36. | Отсоединить выпускной шланг от радиатора. |
| 37. | Поднять и подпереть автомобиль. См. Подъем и пользование домкратом на автомобиле |
| 38. | Снять брызговик переднего отсека. См. Замена брызговика переднего отделения |
| 39. | С обеих сторон снять тяги вала верхнего стабилизатора с амортизаторов. См. Замена соединения вала стабилизатора |
| 40. | Снять с обеих сторон наружные поперечные рулевые тяги рычажного рулевого управления с поворотных кулаков. См. Замена внешней поперечной рулевой тяги системы рулевых тяг |
| 41. | Снять нижний передний рычаг подвески с поворотного кулака. См. Нижний рычаг регулировки, замена |
| 42. | Отсоединить валы передних колес от колесных ступиц. См. Замена вала привода переднего колеса - Правая сторона |
| 43. | Отсоединить с обеих сторон датчики скорости вращения колес. |
| 44. | Отсоединить жгут проводов датчика скорости вращения колеса от рамы. |

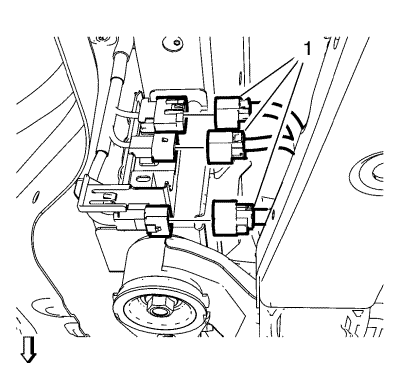

| 45. | Отсоединить 3 жгута проводов (1). |
| 46. | Снимите переднюю выхлопную трубу. См. Замена передней трубки выпускного коллектора : 2.0L дизельный LNP → LDE, LXT, LXV, L2W, 2H0, LFH |
| Примечание: Инструкция по установке SPX поставляется вместе со специальным инструментом, кроме того, ее можно скачать в режиме онлайн непосредственно с веб-сайта SPX. Выйдите на веб-сайт www.spxtools-shop.com. |
| 47. | Выполнить сборку опорной оснастки CH-49290 (1) в соответствии с подробными указаниями, приведенными в инструкции по установке SPX. |
| 48. | Установить домкрат под основную раму CH-904 . |
| 49. | Установить опорную оснастку CH-49290 на опорную раму CH-904 . |
| Примечание: Инструкция по установке SPX поставляется вместе со специальным инструментом, кроме того, ее можно скачать в режиме онлайн непосредственно с веб-сайта SPX. Выйдите на веб-сайт www.spxtools-shop.com. |
| 50. | Установить опорную оснастку CH-49290 (1) в соответствии с подробными указаниями, приведенными в инструкции по установке SPX. |
| 51. | Снимите подвеску двигателя. См. Подвеска двигателя Замена |
| 52. | Снять подвеску коробки передач - с левой стороны. См. Замена опоры подвески коробки передач - Левая сторона |
| Примечание: Инструкция по установке SPX поставляется вместе со специальным инструментом, кроме того, ее можно скачать в режиме онлайн непосредственно с веб-сайта SPX. Выйдите на веб-сайт www.spxtools-shop.com. |
| 53. | Собрать центровочную раму CH-49289 (1) согласно руководству компании SPX по монтажу. |
| 54. | Установить домкрат под основную раму CH-904 . |
| 55. | Подпереть центрующую раму CH-49289 об опорную раму CH-904 . |
| Примечание: Инструкция по установке SPX поставляется вместе со специальным инструментом, кроме того, ее можно скачать в режиме онлайн непосредственно с веб-сайта SPX. Выйдите на веб-сайт www.spxtools-shop.com. |
| 56. | Установить центровочную раму CH-49289 (1) согласно руководству компании SPX по монтажу. |

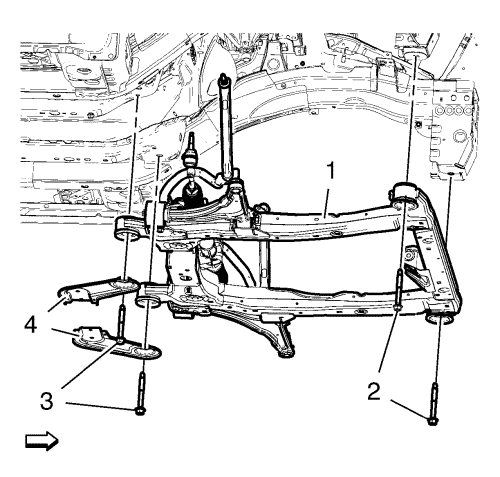

| 57. | Снимите 2 болта (2) передней рамы. |
| 58. | Снимите 2 болта (3) задней рамы. |
| 59. | Снять 2 усиливающих элемента (4) рамы. |

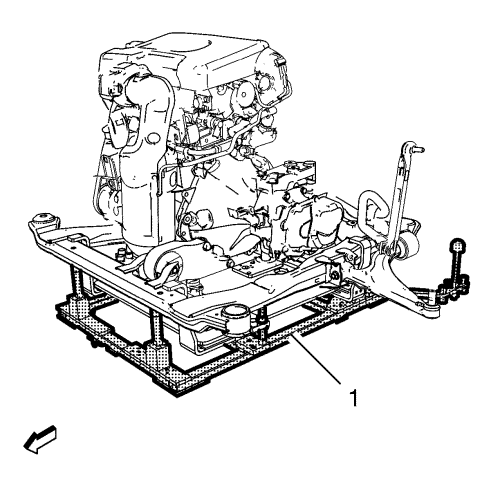

| 60. | Опустить раму (1) с агрегатом двигателя с коробкой передач в сборе и снять их с автомобиля. |
| 61. | Отсоединить правый ведущий вал колеса от коробки передач. См. Замена вала привода переднего колеса - Правая сторона |
| 62. | Отсоединить левый ведущий вал колеса от коробки передач. См. Замена вала привода переднего колеса - Левая сторона |
| 63. | Слить из коробки передач жидкость. См. Проверка состояния и уровня масла в коробке передач |
| 64. | Снять выпускную трубку охладителя трансмиссионного масла. См. Замена выпускной трубы охладителя трансмиссионной жидкости : 2.0L дизельный LNP → LDE, LUW, 2H0, LFH и LAF |
| 65. | Снять впускную трубку охладителя трансмиссионного масла. См. Замена впускной трубки охладителя трансмиссионной жидкости : 2.0L дизельный LNP → LDE, LUW, 2H0, и LAF |
| 66. | На автомобилях с рулевым управлением с гидравлическим сервоусилителем: Снять выпускной шланг бачка для жидкости рулевого управления с сервоусилителем. См. Замена выпускного шланга бачка для жидкости рулевого управления с сервоусилителем |

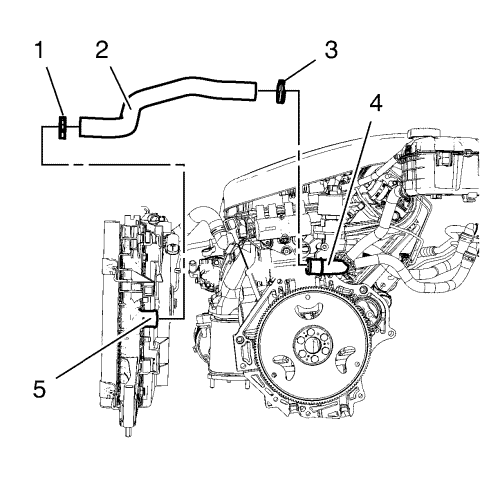

| 67. | Снять хомут (3) выпускного шланга радиатора с водяного трубопровода (4). |

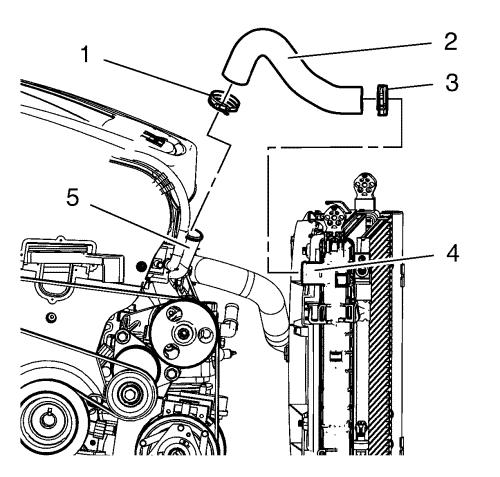

| 68. | Снять хомут (1) впускного шланга радиатора с корпуса термостата (5). |
| 69. | Установить подходящий трос на 3 кронштейна для подъема двигателя. |
| 70. | Прикрепить к тросу подходящее грузоподъемное устройство для подъема двигателя. |
| 71. | Поднимать грузоподъемное устройство для подъема двигателя до тех пор, пока стальной трос не будет натянут. |
| 72. | Извлечь стяжной болт (1) передней опоры коробки передач. |
| 73. | Извлечь стяжной болт (1) крепления опоры кронштейна коробки передач к опоре. |
| 74. | Положить агрегат двигателя с коробкой передач в сборе на деревянный поддон. |
| 75. | Слегка отвернуть 8 болтов коробки передач и снять 7 болтов. См. Замена коробки передач : 2.4 л. LAF → 2.0L дизельный LNP → 1.6L LDE, LXT, LXV и 1.8L 2H0 |
| Примечание: Требуется второй человек. |
| 76. | Отвернуть последний болт коробки передач и снять коробку передач. |
| 77. | Установите двигатель на подходящий стенд для двигателя. |
| 78. | Переоборудовать детали, если это необходимо. |
| 1. | Снимите двигатель со стенда для двигателя . |
| 2. | Положить двигатель на деревянный поддон. |
| Примечание: Требуется второй человек. |
| 3. | Установить коробку передач и завернуть один болт коробки передач. |
| 4. | Завернуть 7 болтов коробки передач. |
|
Осторожно:
См. Предупреждение о крепежных деталях |
| 5. | Затянуть 8 болтов коробки передач. См. Замена коробки передач : 2.4 л. LAF → 2.0L дизельный LNP → 1.6L LDE, LXT, LXV и 1.8L 2H0 |
| 6. | Установить агрегат двигателя с коробкой передач в сборе на переднюю раму. |
| 7. | Ввернуть стяжной болт (1) крепления опоры кронштейна коробки передач к опоре и затянуть моментом 100 N·m (74 фунт-футов). |
| 8. | Завернуть сквозной болт (1) подвески коробки передач и затянуть его с моментом затяжки 58 N·m (43 фунт-фута). |
| 9. | Снять трос с 3 кронштейнов для подъема двигателя. |
| 10. | Подсоединить впускной шланг (2) радиатора. |
| 11. | Установить хомут (1) впускного шланга радиатора на корпус термостата (5). |
| 12. | Установить выпускной шланг радиатора (2). |
| 13. | Установить хомут (3) выпускного шланга радиатора на водяной трубопровод (4). |
| 14. | На автомобилях с рулевым управлением с гидравлическим сервоусилителем: Установить выпускной шланг бачка для жидкости рулевого управления с сервоусилителем. См. Замена выпускного шланга бачка для жидкости рулевого управления с сервоусилителем |
| 15. | Установить впускную трубку охладителя трансмиссионного масла. См. Замена впускной трубки охладителя трансмиссионной жидкости : 2.0L дизельный LNP → LDE, LUW, 2H0, и LAF |
| 16. | Установить выпускную трубку охладителя трансмиссионного масла. См. Замена выпускной трубы охладителя трансмиссионной жидкости : 2.0L дизельный LNP → LDE, LUW, 2H0, LFH и LAF |
| 17. | Залейте жидкость в коробку передач. См. Проверка состояния и уровня масла в коробке передач |
| 18. | Подсоединить правый ведущий вал колеса к коробке передач. См. Замена вала привода переднего колеса - Правая сторона |
| 19. | Подсоединить левый ведущий вал колеса к коробке передач. См. Замена вала привода переднего колеса - Левая сторона |
|
Примечание:
Установочные штифты (1) переходника CH-49289 ДОЛЖНЫ быть выдвинуты, чтобы попасть в отверстия днища кузова. |
| 21. | Понять раму (1) с агрегатом двигателя с коробкой передач в сборе и установить их на автомобиль. |
| 22. | Установить усиливающие элементы (4) рамы. |
| 23. | Завернуть болты (2) передней рамы. Завернуть болты ОТ РУКИ. |
| 24. | Завернуть усиливающие болты (3). Завернуть болты ОТ РУКИ. |
| 25. | Завернуть задние болты (2) рамы и затянуть их с моментом затяжки 160 N·m (118 фунт-футов). |
| 26. | Завернуть передние болты (1) рамы и затянуть их с моментом затяжки 160 N·m (118 фунт-фут). |
| 27. | Опустить центрирующую раму CH-49289 (1) с опорной рамой CH-904 и домкратом так, чтобы их можно было снять. |
| 28. | Снять центровочную раму CH-49289 с опорной рамы CH-904 . |
| Примечание: Инструкция по установке SPX поставляется вместе со специальным инструментом, кроме того, ее можно скачать в режиме онлайн непосредственно с веб-сайта SPX. Выйдите на веб-сайт www.spxtools-shop.com. |
| 29. | Разобрать центровочную раму CH-49289 (1) согласно руководству компании SPX по монтажу. |
| 30. | Опустить автомобиль. |
| 31. | Установить подвеску двигателя. См. Подвеска двигателя Замена |
| 32. | Установить подвеску коробки передач - с левой стороны. См. Замена опоры подвески коробки передач - Левая сторона |
| 33. | Поднять автомобиль. |
| 34. | Опустить опорную оснастку CH-49290 (1) с рамой основания CH-904 и домкратом. |
| 35. | Снять опорную оснастку CH-49290 с рамы основания CH-904 . |
| Примечание: Инструкция по установке SPX поставляется вместе со специальным инструментом, кроме того, ее можно скачать в режиме онлайн непосредственно с веб-сайта SPX. Выйдите на веб-сайт www.spxtools-shop.com. |
| 36. | Разобрать опорную оснастку CH-49290 (1) в соответствии с подробными указаниями, приведенными в инструкции по установке SPX. |
| 37. | Установите переднюю выхлопную трубу. См. Замена передней трубки выпускного коллектора : 2.0L дизельный LNP → LDE, LXT, LXV, L2W, 2H0, LFH |
| 38. | Подсоединить 3 жгута проводов (1). |
| 39. | Установить фиксаторы жгута проводов датчика скорости вращения колеса на раму. |
| 40. | Подсоединить с обеих сторон датчики скорости вращения колес. |
| 41. | Подсоединить валы передних колес к колесным ступицам. См. Замена вала привода переднего колеса - Правая сторона |
| 42. | Установить нижний передний рычаг подвески на поворотный кулак. См. Нижний рычаг регулировки, замена |
| 43. | Установить с обеих сторон наружные поперечные рулевые тяги рычажного рулевого управления на поворотные кулаки. См. Замена внешней поперечной рулевой тяги системы рулевых тяг |
| 44. | С обеих сторон установить тяги вала верхнего стабилизатора на амортизаторы. См. Замена соединения вала стабилизатора |
| 45. | Установите брызговик переднего отсека. См. Замена брызговика переднего отделения |
| 46. | Опустить автомобиль. |
| 47. | Подсоединить выпускной шланг к радиатору. |
| 48. | Использовать НОВОЕ уплотнение системы. См. Замена уплотнительного кольца круглого сечения воздушного кондиционера |
| 49. | Завернуть гайку шланга испарителя воздушного кондиционера в сборе на конденсатор воздушного кондиционера и затянуть ее с моментом затяжки 19 N·m (14 фунт-футов). |
| 50. | Использовать НОВОЕ уплотнение системы. См. Замена уплотнительного кольца круглого сечения воздушного кондиционера |
| 51. | Закрутить гайку (1) шланга компрессора и конденсатора кондиционера на конденсатор (2) кондиционера. Затянуть гайку с моментом затяжки 19 N·m (14 фунт-футов). |
| 52. | Использовать НОВОЕ уплотнение системы. См. Замена уплотнительного кольца круглого сечения воздушного кондиционера |
| 53. | Закрутить гайку (1) шланга компрессора и конденсатора кондиционера на шланге хладагента (2). Затянуть гайку с моментом затяжки 19 N·m (14 фунт-футов). |
| 54. | На автомобилях с рулевым управлением с гидравлическим сервоусилителем: Прикрепить бачок для жидкости рулевого управления с сервоусилителем. |
| 55. | На автомобилях с рулевым управлением с гидравлическим сервоусилителем: Завернуть болт бачка для жидкости рулевого управления с сервоусилителем и затянуть его с моментом затяжки 9 N·m (80 фунт-дюйм). |
| 56. | Снять заглушки EN-6015 . |
| 57. | Подсоединить трубку подвода топлива к трубе топливного распределителя системы распределенного впрыска топлива. |
| 58. | Снять заглушки CH-807 . |
| 59. | Подсоединить вентиляционный трубопровод топливного бака к вентиляционному клапану системы улавливания паров бензина. |
| 60. | Снять выпускной шланг отопителя с перегородки. См. Замена выпускного шланга нагревателя : 2.4 л. LAF → 2.0L дизельный LNP → 1.8 л. 2H0 и LFH |
| 61. | Подсоединить вакуумную трубку (2) тормозного усилителя к впускному коллектору (1). |
| 62. | На автомобилях с правым расположением руля: подсоединить вакуумную трубку к вакуумному тормозному усилителю. См. Замена вакуумной трубы на тормозном усилителе : Автомобиль с правым рулем → Левостороннее управление с электрическим насосом → Автомобиль с левым рулем |
| 63. | Установить впускной шланг обогревателя на перегородку. См. Впускной шланг отопителя Замена : 2.4 л. LAF → 2.0L дизельный LNP → 1.8 л. 2H0 и LFH |
| 64. | Установить выпускной шланг обогревателя на перегородку. См. Замена выпускного шланга нагревателя : 2.4 л. LAF → 2.0L дизельный LNP → 1.8 л. 2H0 и LFH |
| 65. | Установить трос (2) рычага селектора диапазонов коробки передач на кронштейн троса. |
| 66. | Подсоединить наконечник (1) троса рычага селектора диапазонов коробки передач к пальцу рычага ручного переключения коробки передач. |
| 67. | Проверить диапазон регулировки троса. См. Диапазон, регулировка тросика рычага селектора |
| 68. | Прикрепить расширительный бачок радиатора. |
| 69. | Заправьте систему охлаждения. См. Система охлаждения Слив и заправка |
| 70. | Установить переднее колесо и шину в сборе. См. Демонтаж и установка шины и диска |
| 71. | Установите переднюю облицовку бампера. См. Демонтаж и установка облицовки переднего бампера |
| 72. | Установить корпус воздушного фильтра. См. Замена воздушного фильтра в сборе : LDE, LXV, LUW, 2H0 и LFH |
| 73. | Установить 2 жгута проводов (2). |
| 74. | Установить 2 гайки заземления (1) и затянуть их с моментом затяжки 9 N·m (80 фунт-дюймов). |
| 75. | Подсоединить разъем (1) жгута проводов модуля управления двигателем (ECM) к нижней части блока предохранителей переднего отсека. |
| 76. | Подсоединить разъем (2) жгута проводов модуля управления двигателем (ECM) и прикрепить его к фиксирующему зажиму (3). |

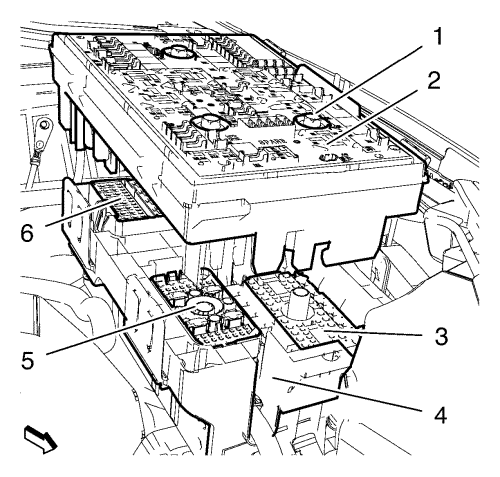

| Примечание: Убедиться, что 3 разъема жгутов проводов (3), (5) и (6) точно входят в блок предохранителей переднего отсека. |
| 77. | Установить блок предохранителей (2) переднего отсека на нижнюю часть (4) и слегка завернуть болты (1). |
| 78. | Прикрепить блок предохранителей переднего отсека к 4 фиксирующим зажимам (2) и (3). |
| 79. | Затянуть 3 болта (1) блока предохранителей переднего отсека с моментом затяжки 22 N·m (16 фунт-дюймов). |
| 80. | Установить крышку (1) блока предохранителей переднего отсека. |
| 81. | Установите аккумуляторный ящик. См. Поддон аккумулятора Замена : без системы пуска/останова |
| 82. | На автомобилях с рулевым управлением с электрическим сервоусилителем: |
| • | Установить положительный провод рулевого управления с электрическим сервоусилителем, привернуть гайку (1) к блоку предохранителей (4) и затянуть ее с моментом затяжки 9 N·m (80 фунт-дюймов). |
| • | Снять положительный отрицательный провод (2) рулевого управления с электрическим сервоусилителем и отвернуть гайку (3) с моментом затяжки 10 N·m (89 фунт-дюймов). |
| 83. | Подсоедините минусовый провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова |
| 84. | Слить и заправить в систему хладагент. См. Восстановление и замена хладагента |
| 85. | Проверить уровень масла и при необходимости заправить СВЕЖЕЕ моторное масло. |
| 86. | Закройте капот. |
| 87. | Завернуть длинный промежуточный болт рулевого вала. См. Замена промежуточного вала рулевой колонки |
| © Copyright Chevrolet. All rights reserved |
