Замена коробки передач (2.0L дизельный LNP)

Специальный инструмент

•  CH-904  Рама основания
•  CH-49290  Подпорка двигателя
•  DT-47648  Держатель коробки передач
•  EN-45059  Измеритель угла
•  EN-47649  Держатель подпорки двигателя

Эквивалентные местные инструменты см. Специальный инструмент .

Процедура демонтажа
1. Отсоединить промежуточный вал рулевого управления. См. Замена промежуточного вала рулевой колонки .
2. Снять поддон аккумуляторной батареи. См. Поддон аккумулятора Замена : без системы пуска/останова .
3. Снять трос рычага выбора диапазонов передач и кронштейн. См. Замена кронштейна тяги рычага селектора диапазонов .
4. Поднять и подпереть автомобиль. См. Подъем и пользование домкратом на автомобиле .
5. Снять брызговик переднего отсека. См. Замена брызговика переднего отделения .
6. Слить жидкость из коробки передач.

          1999448
7. Расчленить электрический разъем (1) модуля управления коробкой передач (TCM) и отсоединить разъем от коробки передач.
8. Снять сажевый фильтр выхлопной системы. См. Сажевый фильтр выхлопной системы Замена : 2.0L дизельный LNP .
9. Отсоедините от коробки передач приемную трубку охладителя трансмиссионной жидкости. См. Замена впускной трубки охладителя трансмиссионной жидкости : 2.0L дизельный LNP → LDE, LUW, 2H0, и LAF .
10. Сдать уплотнительную шайбу в утилизацию.
11. Отсоедините от коробки передач выпускную трубку охладителя трансмиссионной жидкости. См. Замена выпускной трубы охладителя трансмиссионной жидкости : 2.0L дизельный LNP → LDE, LUW, 2H0, LFH и LAF .
12. Сдайте уплотнительную шайбу в утилизацию.
13. Заткнуть и/или закрыть крышками трубки и коробку передач, чтобы избежать загрязнения.
14. Отсоединить шланг вентиляции коробки передач.
15. Снять жгут проводов стартера с коробки передач. Выкрутить болт из фиксатора на крышке клапанной коробки. Высвободить жгут проводов из фиксаторов на крышке клапанной коробки и на кронштейне троса рычага выбора диапазонов.

          2506262

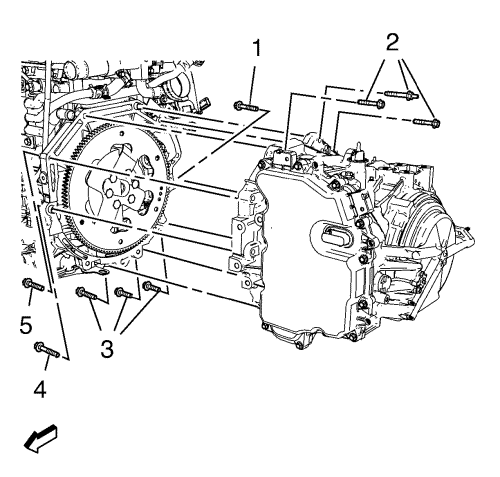

16. Снять 3 верхних болта (2) коробки передач.
17. Установить держатель подпорки EN-47649  . См. Держатель подпорки двигателя .
18. Поднять автомобиль.

          2371686
Примечание: Инструкции по монтажу SPX поставляются со специальным приспособлением. Кроме этого, инструкции можно скачать через интернет непосредственно с сайта SPX. См. www.spxtools-shop.com.
19. Собрать крепление опоры двигателя CH-49290  (1) согласно указаниям в инструкции по установке SPX.
20. Вывесить раму основания CH-904  с помощью подъемника.
21. Опереть опорное приспособление CH-49290  на опорную раму CH-904  .

          2371685
Примечание: Инструкции по монтажу SPX поставляются со специальным приспособлением. Кроме этого, инструкции можно скачать через интернет непосредственно с сайта SPX. См. www.spxtools-shop.com.
22. Установить опорное приспособление CH-49290  (1) согласно указаниям в инструкции по установке SPX.
23. Снимите трансмиссию и раму передней подвески. См. Замена трансмиссии и рамы передней подвески .
24. Отсоединить ведущий вал левого переднего колеса от коробки передач. См. Замена вала привода переднего колеса - Левая сторона .
25. Отсоединить промежуточный ведущий вал переднего колеса от коробки передач. См. Замена промежуточного вала привода переднего колеса .
26. Снять с коробки передач кронштейн задней опоры коробки. См. Замена кронштейна задней опоры коробки передач : LAF и LBN → LNP .
27. Снять с коробки передач переднюю опору коробки передач. См. Замена передней опоры подвески коробки передач

          2191571

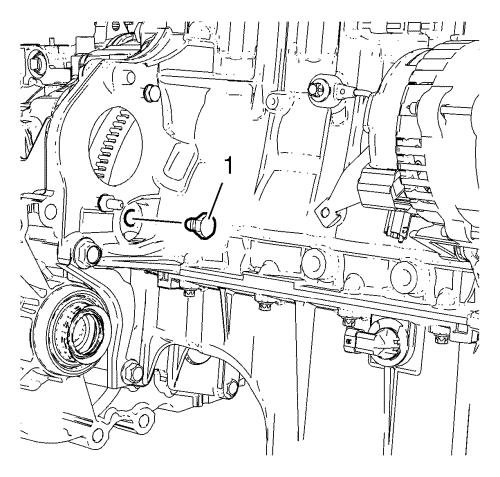

28. Снимите стартер. См. Замена стартера : 2.4 л. LAF → Дизельный двигатель 2.0 л LNP с MT → Дизельный двигатель 2.0 л LNP с AT → 1.6 л LDE, LXV, 1.8 л 2H0, LUW и LFH .
29. Снять с коробки передач заслонку.
30. Отметить взаимное расположение опорного диска и гидротрансформатора для последующей сборки.
31. Выкрутить и ВЫБРОСИТЬ болты (1) крепления опорного диска к гидротрансформатору.
32. Опустить автомобиль.
33. Снять 3 болта левой опоры коробки передач с коробки передач и ВЫБРОСИТЬ. См. Замена опоры подвески коробки передач - Левая сторона .
34. Опустить двигатель и коробку передач на левую сторону с помощью держателя подпорки двигателя EN-47649 , чтобы обеспечить зазор, необходимый для снятия.
35. Поднять автомобиль.

          2027509
36. Поместить держатель коробки передач DT-47648  на опорную раму CH-904 и предварительно установить опоры, как показано на рисунке.
37. Установить предварительно опору DT-47648-2   корпуса гидротрансформатора (4) в положение 1 на опорной плите.
38. Установить предварительно опору DT-47648-4  (2) в положение 14 на опорной плите.
39. Установить предварительно опору DT-47648-5 левую   с задним поворотным рычагом (1) коробки передач в положение А на опорной плите.
40. Установить предварительно опору DT-47648-5 правую   с передним поворотным рычагом (3) коробки передач в положение F на опорной плите.

          2027495
Примечание: Перед установкой в нужное положение отпустить все болтовые соединения поворотных рычагов и опор до опорной плиты. Отрегулировать опоры корпуса гидротрансформатора и корпуса коробки передач с помощью стоек так, чтобы опустить их как можно ниже.
41. Прикрепить к коробке передач держатель коробки передач DT-47648 .
42. Выровнять под коробкой передач держатель коробки передач DT-47648  .
43. Прикрепить поворотные рычаги (1, 2) к коробке передач.
Примечание: Выровнять поворотные рычаги так, чтобы получить как можно меньшие усилия рычагов.
44. Затянуть болтовые соединения поворотных рычагов, начав от коробки передачи и пройдя вплоть до опорной плиты.
45. Разместить на коробке передач опоры для корпуса гидротрансформатора и корпуса коробки передач, выкрутив поворотные рычаги (3).
46. Затянуть болтовые соединения опор.

          2506262
47. Извлечь болты коробки передач (1, 3, 4, 5).
Примечание: Во время отсоединения и снятия коробки передач следить за тем, чтобы гидротрансформатор надежно сохранял свое положение на входном валу коробки передач.
48. Отсоедините коробку передач от двигателя.
49. Опустить коробку передач с домкратом и держатель коробки передач DT-47648  настолько, чтобы иметь возможность извлечь коробку передач.

Процедура установки
1. Если демонтированная коробка передач затем будет устанавливаться на место, следует вторично нарезать резьбу в 3 резьбовых отверстия в гидротрансформаторе.
2. Поднять коробку передач с домкратом и держатель коробки передач DT-47648  и разместить коробку передач на двигателе.
Осторожно: См. Предупреждение о крепежных деталях .

          2506262
3. Ввернуть болты (1, 3) коробки передач и затянуть с моментом 75 N·m (55 фунт-футов).
4. Ввернуть болты (4, 5) коробки передач и затянуть с моментом 45 N·m (33 фунт-фута).
5. Убрать домкрат коробки передач с держателем DT-47648 .
6. Опустить автомобиль.
7. Поднять двигатель и коробку передач на левый бок с помощью держателя подпорки двигателя EN-47649  .
8. Установить 3 НОВЫХ болта крепления левой опоры коробки передач, но пока не затягивать.
9. Поднять автомобиль.

          2191571
Примечание: На сервисном предприятии могут предлагать болты, не заключенные в микрокапсулы. В этом случае необходимо использовать герметик для фиксации болтов. Если крепежные элементы являются микрокапсулированными, установить НОВЫЙ гидротрансформатор на болты маховика. Использование старых болтов НЕ ДОПУСКАЕТСЯ.
10. Ввернуть НОВЫЕ болты (1) крепления гидротрансформатора к маховику и затянуть с моментом 60 N·m (44 фунт-фута).
11. Установить заслонку на коробку передач.
12. Установить стартер. См. Замена стартера : 2.4 л. LAF → Дизельный двигатель 2.0 л LNP с MT → Дизельный двигатель 2.0 л LNP с AT → 1.6 л LDE, LXV, 1.8 л 2H0, LUW и LFH .
13. Установить на коробку передач кронштейн задней опоры коробки. См. Замена кронштейна задней опоры коробки передач : LAF и LBN → LNP .
14. Установить на коробку передач ее переднюю опору. См. Замена передней опоры подвески коробки передач .
15. Присоединить промежуточный ведущий вал переднего колеса к коробке передач. См. Замена промежуточного вала привода переднего колеса .
16. Установить ведущий вал левого переднего колеса на коробку передач. См. Замена вала привода переднего колеса - Левая сторона .
17. Установите трансмиссию и раму передней подвески. См. Замена трансмиссии и рамы передней подвески .

          2506262
18. Снять крепление опоры EN-47649 . См. Держатель подпорки двигателя .
19. Ввернуть верхние болты (2) коробки передач и затянуть с моментом 75 N·m (55 фунт-футов).
20. Затянуть 3 НОВЫХ болта левой опоры коробки передач сначала с моментом 50 N·m (37 фунт-футов).
Осторожно: См. Предостережение о фиксаторе с затягиванием до предела текучести .
21. Затянуть 3 НОВЫХ болта левой опоры коробки передач дополнительно на 60 - 75 градусов, используя угломер EN-45059 .
22. Поднять автомобиль.

          2371685
23. Опустить опорное приспособление CH-49290  (1) с опорной рамой CH-904  и домкратом.
24. Снять опорное приспособление CH-49290  с опорной рамы CH-904  .

          2371686
Примечание: Инструкции по монтажу SPX поставляются со специальным приспособлением. Кроме этого, инструкции можно скачать через интернет непосредственно с сайта SPX. См. www.spxtools-shop.com.
25. Разобрать опорное приспособление CH-49290  (1) согласно указаниям в инструкции по установке SPX.
26. Установить брызговик переднего отсека. См. Замена брызговика переднего отделения .
27. Опустить автомобиль.

          1998666
28. Присоединить выпускную трубку (5) охладителя трансмиссионной жидкости к коробке передач. Использовать НОВУЮ уплотнительную шайбу. См. Замена выпускной трубы охладителя трансмиссионной жидкости : 2.0L дизельный LNP → LDE, LUW, 2H0, LFH и LAF .
29. Присоединить впускную трубку (1) охладителя трансмиссионной жидкости к коробке передач. Использовать НОВУЮ уплотнительную шайбу. См. Замена впускной трубки охладителя трансмиссионной жидкости : 2.0L дизельный LNP → LDE, LUW, 2H0, и LAF .
30. Установить впускную (1) и выпускную (5) трубки маслоохладителя на держателе (2) на крышке блока управляющих клапанов.

          1999448
31. Подключить электрический разъем (1) к модулю управления коробкой передач и закрепить жгут проводов на коробке передач.
32. Установить трос селектора диапазонов передач КПП и кронштейн. См. Замена кронштейна тяги рычага селектора диапазонов .
33. Отрегулировать трос рычага селектора диапазонов автоматической коробки передач. См. Диапазон, регулировка тросика рычага селектора .
34. Установить жгут проводов стартера на коробку передач. Вкрутить болт в фиксатор на крышке клапанной коробки. Закрепить жгут проводов в фиксаторе на крышке клапанной коробки и на кронштейне троса рычага выбора диапазонов.
35. Присоединить шланг вентиляции коробки передач.
36. Установить сажевый фильтр Сажевый фильтр выхлопной системы Замена : 2.0L дизельный LNP .
37. Залейте в коробку передач жидкость соответствующего типа.
38. Проверьте уровень трансмиссионной жидкости. См. Проверка состояния и уровня масла в коробке передач .
39. Установите аккумуляторный ящик. См. Поддон аккумулятора Замена : без системы пуска/останова .
40. После проведения ремонтных работ см. информацию по программированию и настройке в Модуль управления Справочные сведения .
41. Выполнить самонастройку после ремонта См. Адаптивное обучение параметров переключения коробки передач .
