Замена передней трубки выпускного коллектора (2.0L дизельный LNP)

Предупреждение: См. Предупреждение об обслуживании выпускной системы

Предупреждение: См. Предупреждение: защитные очки и перчатки



Процедура демонтажа
1. Поднять и подпереть автомобиль. См. Подъем и пользование домкратом на автомобиле
2. Снять изолятор переднего отсека. См. Замена изолятора переднего отсека

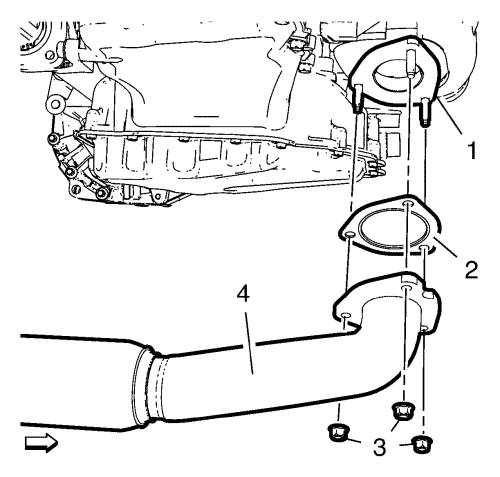

          2506333
3. Обеспечить опору для выхлопной системы.
4. Отвернуть 3 гайки (3) крепления каталитического нейтрализатора к передней выхлопной трубе.
5. Снять переднюю выхлопную трубу (4) с фланца (1) каталитического нейтрализатора.
6. Снимите уплотнение (2).

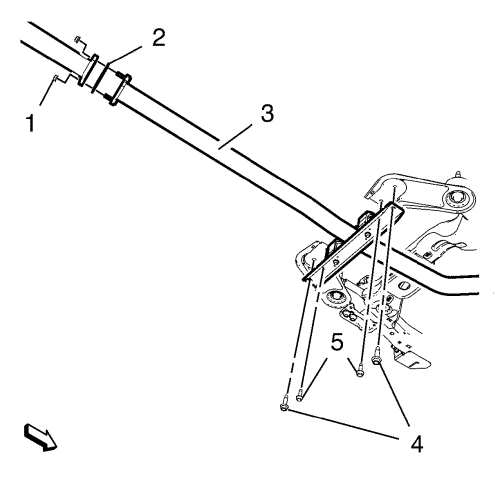

          2506334
7. Отвернуть 2 гайки (1) крепления передней выхлопной трубы к промежуточной трубе.
8. Отвернуть и УДАЛИТЬ В ОТХОДЫ 2 болта (4) рамы привода.
9. Отвернуть 2 болта (5) крепления кронштейна подвески передней выхлопной трубы.
10. Снять переднюю выхлопную трубу (3) с прокладкой (2).
11. Снять кронштейн подвески передней выхлопной трубы с передней выхлопной трубы. См. Замена кронштейна передней подвески выхлопной трубы : 2.4 л. LAF → 2.0L дизельный LNP

Процедура установки
          2506334
1. Установить кронштейн подвески передней выхлопной трубы на переднюю выхлопную трубу. См. Замена кронштейна передней подвески выхлопной трубы : 2.4 л. LAF → 2.0L дизельный LNP
2. Установить переднюю выхлопную трубу (3) с НОВОЙ прокладкой (2).
Предупреждение: См. Предупреждение о фиксаторе с затягиванием до предела текучести

Осторожно: См. Предупреждение о крепежных деталях
3. Завернуть 2 НОВЫХ болта M10 (4) приводной рамы и затянуть их с моментом затяжки 60 N·m +30°-45° (44 фунт-фут +30°-45°).
4. Завернуть 2 гайки (1) крепления передней выхлопной трубы к промежуточной трубе и затянуть их с моментом затяжки 17 N·m (13 фунт-фут).
5. Завернуть 2 болта M8 (5) кронштейна подвески передней выхлопной трубы и затянуть их с моментом затяжки 22 N·m (17 фунт-футов).

          2506333
6. Установить переднюю выхлопную трубу (4) на фланец (1) каталитического нейтрализатора с НОВОЙ прокладкой (2).
7. Завернуть 3 гайки (3) крепления передней выхлопной трубы к каталитическому нейтрализатору и затянуть их с моментом затяжки 22 N·m (16 фунт-фут).
8. Установить изолятор переднего отсека. См. Замена изолятора переднего отсека
9. Опустить автомобиль.
