Captiva

Проверка состояния и уровня масла в коробке передач

Проверка уровня трансмиссионного масла, правильности типа масла и пригодности состояния масла для точной работы картера коробки передач с главной передачей в сборе.

Примечание: Трансмиссионное масло не требует регулярных проверок. Проверка состояния трансмиссионного масла необходима только при наличии признаков, указывающих на проблему с маслом.

1. Припарковать автомобиль на ровной горизонтальной поверхности.
2. Запустить двигатель автомобиля, чтобы температура трансмиссионного масла достигла нормальных рабочих показателей в 70-80°C (158-176°F).
3. С двигателем на холостом ходу, вручную переключиться через весь диапазон передач и вернуться в положение парковки. Оставить двигатель работать на холостом ходу.
4. Очистить область указателя уровня жидкости от грязи и мусора.

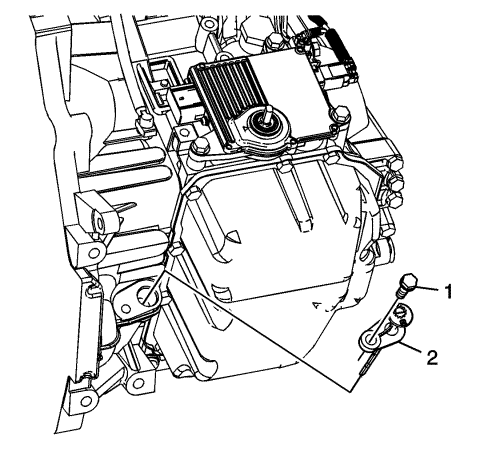

5. Извлечь болт крепления указателя уровня жидкости (1) из коробки передач с главной передачей в сборе.
6. Извлечь указатель уровня жидкости (2).
7. Очистить указатель от остатков масла.
8. Вставить указатель до упора в картер коробки передач с главной передачей в сборе.




Примечание: Проверка уровня трансмиссионного масла при иной его температуре, чем нормальная, может привести к неверным измерениям. Трансмиссионное масло расширяется при нагреве.

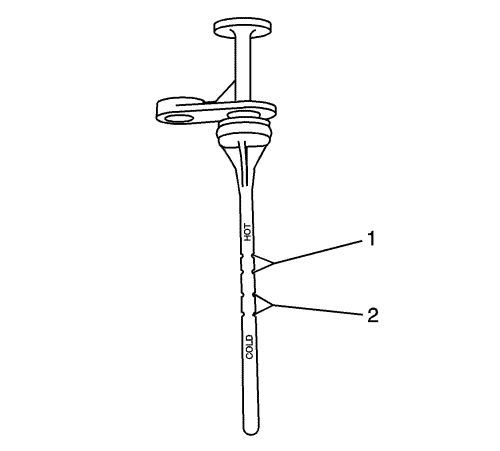

9. Вынуть указатель и проверить уровень и состояние масла на указателе.

•	Уровень трансмиссионного масла при нормальной рабочей температуре (1).

•	Уровень трансмиссионного масла при его остывании (2).

10. Если уровень масла неверен, проверить следующее:

•	Если масло ниже положенного уровне, проверить наличие утечки. См. Диагностика утечек жидкости или Автоматическая коробка передач Течь жидкости .

•	Если масло выше положенного уровня, проверить масло на загрязнение.

Примечание: Коробка передач с главной передачей в сборе используем масло T-IV, см. Клеи, жидкости, смазки и герметики. Масло обычно имеет красный цвет. Масло может потемнеть при большом пробеге автомобиля без его замены.

11. Проверить состояние масла на предмет следующих признаков:

•	Масло слишком грязное, в нем попадаются твердые частицы

-	Если дорожные качества автомобиля не вызывают вопросов, заменить масло. См. Замена трансмиссионной жидкости .

-	Если присутствуют проблемы с дорожными качествами автомобиля, разобрать и осмотреть коробку передач, чтобы найти их причину.

•	Запах гари

-	Проверить, правильное ли масло используется См. Заправочные объемы .

-	Проверить наличие условий, которые могут вызвать перегрев трансмиссионного масла См. Перегрев коробки передач .

-	Если дорожные качества автомобиля не вызывают вопросов, заменить масло. См. Замена трансмиссионной жидкости .

-	Если присутствуют проблемы с дорожными качествами автомобиля, разобрать и осмотреть коробку передач, чтобы найти их причину.

-	Проверить, нормально ли функционирует маслорадиатор коробки передач. См. Промывка масляного радиатора коробки передач и проверка расхода .

•	Масло черного цвета

-	Разобрать коробку передач с главной передачей в сборе и проверить, не перегрелись ли какие-либо компоненты.

-	Проверить, нормально ли функционирует маслорадиатор коробки передач. См. Промывка масляного радиатора коробки передач и проверка расхода .

•	Масло побелело от антифриза или воды

-	Проверить маслорадиатор коробки передач с главной передачей в сборе на наличие поломок. См. Охлаждающая жидкость двигателя или вода в коробке передач .

-	Проверить наличие и правильность установки шланга для удаления воздуха.

-	Проверить, не утеряна ли пробка наливного отверстия.

12. Установите на место индикатор уровня масла.

Осторожно: Использовать для каждого места соответствующие крепежные детали. Крепежные детали на замену должны иметь номер детали, соответствующий конкретному применению. В процессе обслуживания выявляются крепежные элементы, требующие замены или применения резьбового герметика. Не наносить лакокрасочные материалы, смазочные материалы или ингибиторы коррозии на крепежные детали или скрепляемые поверхности, если это не указано отдельно. Такие покрытия влияют на момент затяжки и зажимное усилие соединения и могут привести к повреждению крепежных деталей. Соблюдать правильную последовательность и параметры затяжки при установке крепежных деталей во избежание повреждений деталей и узлов.

13. Затянуть болт указателя уровня топлива с моментом 10 Н·м (89 фунтовдюйм).
