Диагностика утечек жидкости
Осторожно: Во избежание повреждения трансмиссии следует проверить уровень трансмиссионной жидкости перед поиском ее утечек.
Проверьте уровень трансмиссионной жидкости. См. Проверка состояния и уровня масла в коробке передач .
Общая методика
- Убедиться, что вытекает трансмиссионная жидкость.
Осторожно: Не допускается использовать для чистки чистящее средство для тормозных механизмов или другие химические чистящие вещества, так как содержащийся в них растворитель способен повредить резиновые уплотнения и втулки.
- Тщательно очистить место предполагаемой утечки ветошью.
Примечание: Не включать холостые обороты, так как в этом случае системы коробки передач не включатся, и не выезжать на скоростное шоссе, так как в этом случае масло разбрызгается, что затруднит поиск утечки.
- Необходимо провести ходовые испытания в условиях города в течение 15-20 минут, пока не будет достигнута нормальная рабочая температура.
- Поставить автомобиль над чистой бумагой или картоном.
- Заглушить двигатель.
- Найти пятна жидкости на бумаге.
- Выполнить необходимый ремонт.
Применение порошка
Осторожно: Не допускается использовать для чистки чистящее средство для тормозных механизмов или другие химические чистящие вещества, так как содержащийся в них растворитель способен повредить резиновые уплотнения и втулки.
- Тщательно очистить место предполагаемой утечки ветошью.
- Нанести на предполагаемое место утечки пудру из аэрозольного баллончика (напр., пудру для ног).
Примечание: Не включать холостые обороты, так как в этом случае системы коробки передач не включатся, и не выезжать на скоростное шоссе, так как в этом случае масло разбрызгается, что затруднит поиск утечки.
- Необходимо провести ходовые испытания в условиях города в течение 15-20 минут, пока не будет достигнута нормальная рабочая температура.
- Заглушить двигатель.
- Осмотреть предполагаемое место утечки.
- Проследить дорожку вытекающей жидкости на порошке, чтобы найти источник утечки.
- Выполнить необходимый ремонт.
Применение краски и ультрафиолетовой лампы
Комплект, состоящий из жидкой краски и ультрафиолетовой лампы, предлагается многими производителями инструментов.
- Чтобы определить требуемое количество краски, необходимо следовать инструкциям изготовителя.
- Установить краситель. См. Проверка состояния и уровня масла в коробке передач .
- Найти утечку с помощью ультрафиолетовой лампы.
- Выполнить необходимый ремонт.
Определение причины утечки
Выявить утечку и проследить ее до источника. Вы должны определить причину утечки, чтобы правильно ее устранить. Например, если вы меняете прокладку, а уплотняемый фланец деформирован, то новая прокладка не устранит утечку. Необходимо также отремонтировать деформированный фланец. Перед тем как устранять утечку, следует проверить, нет ли указанных ниже неисправностей и выполнить соответствующий ремонт.
Прокладки
| • | Уровень/давление жидкости слишком высокие |
| • | Закупоренные вентиляционные или сливные отверстия |
| • | Неправильно затянутые крепления |
| • | Загрязненная или поврежденная резьба |
| • | Деформированные фланцы или уплотняемые поверхности |
| • | Царапины, заусенцы или другие повреждения на уплотняемой поверхности |
| • | Поврежденная или изношенная прокладка |
| • | Трещина или пористость компонента |
| • | Неправильно выбранный герметик |
| • | Неверно выбранная прокладка |
Манжетные уплотнения
| • | Уровень/давление жидкости слишком высокие |
| • | Закупоренные вентиляционные или сливные отверстия |
| • | Поврежденная поверхность гнезда уплотнения |
| • | Поврежденное или изношенное уплотнение |
| • | Царапины, зазубрины или повреждения на вале ручного переключения или выходном вале |
| • | Неплотно сидящий или изношенный подшипник, вызывающий повышенный износ уплотнения |
Возможные места утечек жидкости
Крышка корпуса регулирующего клапана (29)
| • | Неправильно затянутые болты крышки корпуса регулирующего клапана |
| • | Неправильно установленный или поврежденный уплотнитель крышки корпуса регулирующего клапана |
| • | Поврежденная крышка корпуса регулирующего клапана или монтажная поверхность |
Утечка из картера
| • | Пробка заливки смазочного масла (70) |
| • | Уплотнительное кольцо разъема проводов (46) |
| • | Повреждено уплотнение вала ручного переключения в сборе (713) |
| • | Не закреплены или повреждены уплотнители трубопровода системы охлаждения жидкости (87) |
| • | Не закреплена пробка отверстия для проверки давления жидкости (66) |
Утечка на конце гидротрансформатора
| • | Утечка из гидротрансформатора в месте сварки |
| • | Надрезана кромка уплотнения гидротрансформатора. Проверить, не повреждена ли ступица гидротрансформатора |
| • | Втулка уплотнения гидротрансформатора перемещена вперед и повреждена |
| • | Отсутствует пружинное кольцо уплотнения гидротрансформатора |
| • | Пористость отливки корпуса трансмиссии или насоса трансмиссионной жидкости |
Утечка в линии вентиляции
| • | Вода или охлаждающая жидкость в трансмиссионном масле. Масло будет иметь молочный оттенок |
| • | Пористость картера коробки передач |
| • | Вентиляционная линия закупорена (815) |
| • | Закупорены дренажные отверстия |

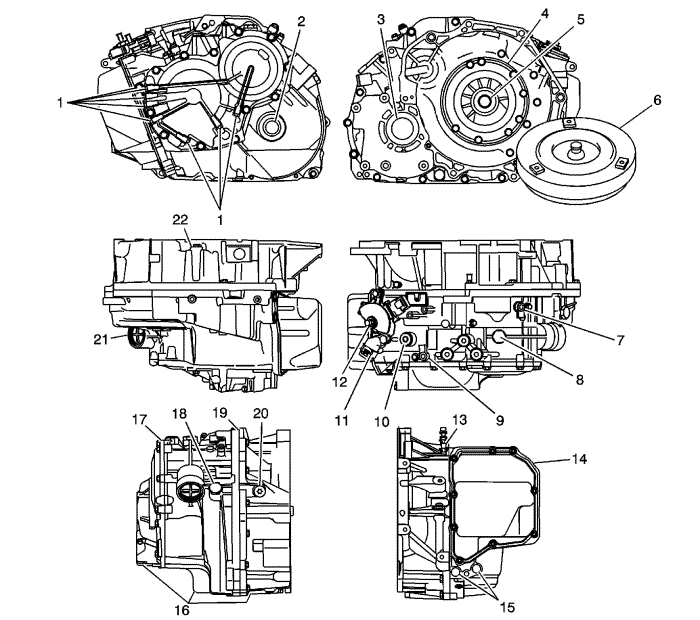

Возможные утечки рабочей жидкости
|
|---|
| (1) | Пробки отверстия для измерения давления рабочей жидкости автоматической коробки передач |
| (1) | Пробки отверстия для измерения давления рабочей жидкости автоматической коробки передач |
| (2) | Масляное уплотнение ведущего вала переднего колеса |
| (3) | Узел уплотнения водила переднего дифференциала |
| (4) | Уплотнительное кольцо гидронасоса автоматической коробки передач |
| (5) | Узел уплотнения корпуса гидронасоса автоматической коробки передач |
| (6) | Гидротрансформатор в сборе |
| (7) | Уплотнительное кольцо датчика скорости выходного вала автоматической коробки передач |
| (8) | Анкерный болт/винт тормозной ленты 3-ей передачи |
| (9) | Уплотнительное кольцо датчика скорости входного вала автоматической коробки передач |
| (10) | Пробка заливки смазочного масла |
| (11) | Жгут проводов автоматической коробки передач в сборе |
| (12) | Уплотнение вала ручного переключения в сборе |
| (13) | Клапан вентиляции автоматической коробки передач в сборе |
| (14) | Крышка корпуса регулирующего клапана |
| (15) | Уплотнение штуцера трубки охладителя рабочей жидкости коробки передач |
| (16) | Картер автоматической коробки передач, крышка картер автоматической коробки передач в сборе или корпус гидротрансформатора в сборе - пористость |
| (17) | Крышка картера автоматической коробки передач в сборе к картеру автоматической коробки передач |
| (18) | Уплотнительное кольцо пробки картера автоматической коробки передач |
| (19) | Корпус гидротрансформатора в сборе к картеру автоматической коробки передач |
| (20) | Уплотнительное кольцо пробки картера автоматической коробки передач |
| (21) | Сервопоршень тормозной ленты 3-ей передачи и уплотнительное кольцо крышки |
| (22) | Пробка для слива рабочей жидкости коробки передач |
