Orlando |
||||||||
|
|
|
|||||||
| • | EN-796-A Съемник быстроразъемного соединения |
| • | CH-807 Заглушки |
| • | CH-904 Опорная рама |
| • | EN-6015 Заглушки |
| • | СН-49289 Центрирующий переходник |
| • | CH-49290 Подвеска двигателя/коробки передач |
| • | EN-50057 Стенд для капремонта двигателя |
Эквивалентные местные инструменты см. Специальный инструмент .
| 1. | Отвернуть длинный промежуточный болт рулевого вала. См. Замена промежуточного вала рулевой колонки |
| 2. | Откройте капот. |
| 3. | Снять смотровой щиток двигателя. См. Щиток осмотра двигателя, Замена |
| 4. | Восстановить хладагент. См. Восстановление и замена хладагента |
| 5. | Демонтировать поддон аккумулятора. См. Поддон аккумулятора Замена : без системы пуска/останова |
| 6. | Снять крышку (1) блока предохранителей переднего отсека. |
| 7. | Отвернуть 3 болта (1) блока предохранителей переднего отсека. |
| 8. | Снять блок предохранителей (2) переднего отсека. |
| 9. | Отсоединить 3 разъема (3) жгутов проводов. |
| 10. | Отсоединить разъем жгута проводов от блока предохранителей переднего отсека. |
| 11. | Отвернуть 3 гайки заземления (1) и отложить в сторону 4 жгута проводов (2). |
| 12. | Отсоединить 2 разъема (1, 2) жгутов проводов. |
| 13. | Снимите узел очистителя воздуха. См. Замена воздушного фильтра в сборе |
| 14. | Снять облицовку переднего бампера. См. Демонтаж и установка облицовки переднего бампера |
| 15. | Снять переднее колесо в сборе с шиной. См. Демонтаж и установка шины и диска |
| 16. | Опорожните систему охлаждения. См. Система охлаждения Слив и заправка |
| 17. | Освободить расширительный бачок радиатора. |
| 18. | Отложить расширительный бачок радиатора в сторону. |
| 19. | Снять с механической коробки передач 2 троса рычага переключения передач. См. Замена рычага переключения передач вместе с тросом на механической коробке передач |
| 20. | Снять впускной шланг отопителя с перегородки. См. Впускной шланг отопителя Замена : 2.4 л. LAF → 2.0L дизельный LNP → 1.8 л. 2H0 и LFH |
| 21. | Снять выпускной шланг отопителя с перегородки. См. Замена выпускного шланга нагревателя : 2.4 л. LAF → 2.0L дизельный LNP → 1.8 л. 2H0 и LFH |
| 22. | Отвернуть болт бачка для жидкости рулевого управления с сервоусилителем. |
| 23. | Освободить бачок для жидкости рулевого управления с сервоусилителем и положить его на двигатель. |

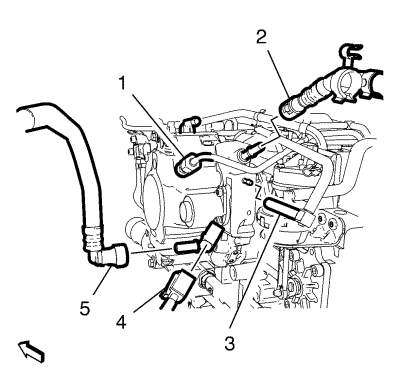

| 24. | Отсоединить разъем (4) жгута проводов топливного насоса высокого давления. |
| 25. | Отсоединить переднюю трубку подвода топлива (5) и освободить ее из зажима переднего возвратного топливопровода. См. Обслуживание быстросъемных фитингов с пластиковыми буртиками |
| 26. | Установить на отверстия передней трубы подвода топлива (5) заглушки EN-6015 . |
| 27. | Отсоединить передний возвратный топливопровод (2) с помощью съемника EN-796-A . См. Обслуживание быстросъемных фитингов с пластиковыми буртиками |
| 28. | Установить на отверстия переднего возвратного топливопровода форсунок заглушки CH-807 . |
| 29. | Отвернуть гайку (1) шланга компрессора и конденсатора воздушного кондиционера от шланга хладагента (2). |
| 30. | Отвернуть гайки нижнего и верхнего шлангов конденсатора и отсоединить нижний и верхний шланги конденсатора (1,2). |
| 31. | Снимите переднюю выхлопную трубу. См. Замена передней трубки выпускного коллектора : 2.0L дизельный LNP → LDE, LXT, LXV, L2W, 2H0, LFH |
| 32. | С обеих сторон снять тяги вала верхнего стабилизатора с амортизаторов. См. Замена соединения вала стабилизатора |
| 33. | Снять с обеих сторон наружные поперечные рулевые тяги рычажного рулевого управления с поворотных кулаков. См. Замена внешней поперечной рулевой тяги системы рулевых тяг |
| 34. | Снять нижний передний рычаг подвески с поворотного кулака. См. Нижний рычаг регулировки, замена |
| 35. | Отсоединить валы передних колес от колесных ступиц. См. Замена вала привода переднего колеса - Правая сторона |
| 36. | Снимите жгут проводов (2) датчика скорости вращения колеса с рамы (с обеих сторон). |
| 37. | Снимите держатели жгута проводов (3) с рамы нижнего рычага управления. |
| 38. | Снимите держатели жгута проводов (3) с рамы нижнего рычага управления. |
| 39. | Снять жгут проводов вентилятора охлаждения двигателя. |
| • | Отсоединить 4 разъема жгутов проводов от вентилятора охлаждения двигателя (2). |
| • | Снять блок реле (1) жгута проводов вентилятора охлаждения двигателя. |
| • | Отсоединить разъем жгута проводов датчика давления (3) хладагента воздушного кондиционера. |
| Примечание: Инструкция по установке SPX поставляется вместе со специальным инструментом, кроме того, ее можно скачать в режиме онлайн непосредственно с веб-сайта SPX. Выйдите на веб-сайт www.spxtools-shop.com. |
| 40. | Собрать приспособление для опоры автомобиля CH-49290 (1) согласно руководству компании SPX по монтажу. |
| 41. | Установить домкрат под основную раму CH-904 . |
| 42. | Упереть приспособление для опоры двигателя CH-49290 в опорную раму CH-904 . |
| Примечание: Инструкция по установке SPX поставляется вместе со специальным инструментом, кроме того, ее можно скачать в режиме онлайн непосредственно с веб-сайта SPX. Выйдите на веб-сайт www.spxtools-shop.com. |
| 43. | Установить приспособление для опоры двигателя CH-49290 (1) согласно руководству компании SPX по монтажу. |
| 44. | Отвернуть 5 болтов (2, 3) крепления кронштейна опоры двигателя и гайку (1) крепления опоры двигателя. |
| 45. | Снимите подвеску двигателя (4). |
| 46. | Снять подвеску коробки передач - с левой стороны. См. Замена опоры подвески коробки передач - Левая сторона |
| Примечание: Инструкция по установке SPX поставляется вместе со специальным инструментом, кроме того, ее можно скачать в режиме онлайн непосредственно с веб-сайта SPX. Выйдите на веб-сайт www.spxtools-shop.com. |
| 47. | Собрать центровочную раму CH-49289 (1) согласно руководству компании SPX по монтажу. |
| 48. | Установить домкрат под основную раму CH-904 . |
| 49. | Подпереть центрующую раму CH-49289 об опорную раму CH-904 . |
| Примечание: Инструкция по установке SPX поставляется вместе со специальным инструментом, кроме того, ее можно скачать в режиме онлайн непосредственно с веб-сайта SPX. Выйдите на веб-сайт www.spxtools-shop.com. |
| 50. | Установить центровочную раму CH-49289 (1) согласно руководству компании SPX по монтажу. |
| Примечание: Показан упрощенный рисунок. Агрегат двигателя с коробкой передач в сборе зафиксирован на раме подвески подпоркой двигателя. Опору для рамы подвески обеспечивает центрирующий переходник и подрамник. |
| 51. | Снимите болты (2) передней рамы. |
| 52. | Снимите болты (3) задней рамы. |
| 53. | Снять усиливающие элементы (4) рамы. |
| 54. | Опустить на автомобиле раму (1) с агрегатом двигателя с коробкой передач в сборе. |
| 55. | Отсоединить правый ведущий вал колеса от коробки передач. См. Замена вала привода переднего колеса - Правая сторона |
| 56. | Отсоединить левый ведущий вал колеса от коробки передач. См. Замена вала привода переднего колеса - Левая сторона |
| 57. | Установить подходящий трос на 3 кронштейна для подъема двигателя. |
| 58. | Прикрепить к тросу подходящее грузоподъемное устройство для подъема двигателя. |
| 59. | Поднимать грузоподъемное устройство для подъема двигателя до тех пор, пока стальной трос не будет натянут. |
| 60. | Освободить хомут (1) выпускного шланга от радиатора. |
| 61. | Снять выпускной шланг (2) с радиатора . |
| 62. | Освободить хомут (1) впускного шланга радиатора. |
| 63. | Снять впускной шланг (2) с радиатора. |
| 64. | Снять впускную трубку охладителя трансмиссионного масла. См. Замена впускной трубки охладителя трансмиссионной жидкости : 2.0L дизельный LNP → LDE, LUW, 2H0, и LAF |
| 65. | Снять выпускную трубку охладителя трансмиссионного масла. См. Замена выпускной трубы охладителя трансмиссионной жидкости : 2.0L дизельный LNP → LDE, LUW, 2H0, LFH и LAF |
| 66. | Отвернуть сквозной болт (1) передней подвески коробки передач в блоке с ведущим мостом. |
| 67. | Извлечь стяжной болт (1) крепления опоры кронштейна коробки передач к опоре. |
| 68. | Положить агрегат двигателя с коробкой передач в сборе на деревянный поддон. |
| 69. | Слегка отвернуть 9 болтов коробки передач и снять 8 болтов. См. Замена коробки передач |
| Примечание: Требуется помощь второго механика. |
| 70. | Отвернуть последний болт коробки передач и снять коробку передач. |
| 71. | Установите двигатель на стенд EN-50057 . |
| 72. | Переоборудовать детали, если это необходимо. |
| 1. | Снимите двигатель со стенда EN-50057 . |
| 2. | Положить двигатель на деревянный поддон. |
| Примечание: Требуется помощь второго механика. |
| 3. | Установить коробку передач и завернуть один болт коробки передач. |
| 4. | Завернуть 8 болтов коробки передач. |
|
Осторожно:
См. Предупреждение о крепежных деталях |
| 5. | Затянуть 9 болтов коробки передач. См. Замена коробки передач |
| 6. | Установить агрегат двигателя с коробкой передач в сборе на переднюю раму. |
| 7. | Ввернуть стяжной болт (1) крепления опоры кронштейна коробки передач к опоре и затянуть моментом 100 N·m (74 фунт-футов). |
| 8. | Завернуть сквозной болт (1) подвески коробки передач и затянуть его с моментом затяжки 58 N·m (43 фунт-фута). |
| 9. | Снять трос с 3 кронштейнов для подъема двигателя. |
| 10. | Подсоединить впускной шланг (2) к радиатору . |
| 11. | Установить хомут (1) впускного шланга радиатора. |
| 12. | Подключить к радиатору отводящий шланг (2). |
| 13. | Установить хомут (1) выпускного шланга радиатора. |
| 14. | Установите левый вал привода передних колес от коробки передач. См. Замена вала привода переднего колеса - Левая сторона |
| 15. | Установите правый вал привода передних колес от коробки передач. См. Замена вала привода переднего колеса - Правая сторона |
|
Примечание:
Установочные штифты (1) переходника CH-49289 ДОЛЖНЫ быть выдвинуты, чтобы попасть в отверстия днища кузова. |
| 16. | Установить раму с коробкой передач в сборе на автомобиль. |
| 17. | Установите элементы усиления рамы (3). |
| 18. | Завернуть задние болты (2) крепления рамы. Заворачивать ТОЛЬКО от руки. |
| 19. | Завернуть передние болты (3) крепления рамы. Заворачивать ТОЛЬКО от руки. |
| 20. | Завернуть задние болты (2) рамы и затянуть их с моментом затяжки 160 N·m (118 фунт-футов). |
| 21. | Завернуть передние болты (1) рамы и затянуть их с моментом затяжки 160 N·m (118 фунт-фут). |
| 22. | Опустить центровочную раму CH-49289 (1) с опорной рамой CH-904 и домкратом. |
| 23. | Снять центровочную раму CH-49289 с опорной рамы CH-904 . |
| Примечание: Инструкция по установке SPX поставляется вместе со специальным инструментом, кроме того, ее можно скачать в режиме онлайн непосредственно с веб-сайта SPX. Выйдите на веб-сайт www.spxtools-shop.com. |
| 24. | Разобрать центровочную раму CH-49289 (1) согласно руководству компании SPX по монтажу. |
| 25. | Установить подвеску коробки передач - с левой стороны. См. Замена опоры подвески коробки передач - Левая сторона |
| 26. | Установить кронштейн (4) опоры двигателя. |
| 27. | Завернуть 3 болта (3) крепления опоры двигателя. Не затягивайте болты. |
|
Осторожно:
См. Предупреждение о крепежных деталях |
| 28. | Завернуть 2 болта (2) крепления опоры двигателя и гайку (1) крепления. |
| • | Затянуть болты (2) с моментом затяжки 58 N·m (43 фунт-футов). |
| • | Затянуть гайку (1) с моментом затяжки 62 N·m (46 фунт-футов). |
| • | Затянуть болты (3) с моментом затяжки 58 N·m (43 фунт-футов). |
| 29. | Опустить приспособление для опоры двигателя CH-49290 (1) с опорной рамой CH-904 и домкратом. |
| 30. | Снять приспособление для опоры двигателя CH-49290 с опорной рамы CH-904 . |
| Примечание: Инструкция по установке SPX поставляется вместе со специальным инструментом, кроме того, ее можно скачать в режиме онлайн непосредственно с веб-сайта SPX. Выйдите на веб-сайт www.spxtools-shop.com. |
| 31. | Разобрать приспособление для опоры автомобиля CH-49290 (1) согласно руководству компании SPX по монтажу. |
| 32. | Установите переднюю выхлопную трубу. См. Замена передней трубки выпускного коллектора : 2.0L дизельный LNP → LDE, LXT, LXV, L2W, 2H0, LFH |
| 33. | Установить жгут проводов вентилятора охлаждения двигателя. |
| • | Подсоединить разъем жгута проводов датчика давления (3) хладагента воздушного кондиционера. |
| • | Установить блок реле (1) жгута проводов вентилятора охлаждения двигателя. |
| • | Подсоединить 4 разъема жгутов проводов вентилятора охлаждения двигателя (2). |
| 34. | Прикрепите жгут проводов (2) датчика скорости вращения колеса к раме с обеих сторон. |
| Прикрепите держатели жгута проводов (3) к раме и нижнему рычагу управления. |
| 35. | Опустить автомобиль. |
| 36. | Подсоединить валы передних колес к колесным ступицам. См. Замена вала привода переднего колеса - Правая сторона |
| 37. | Установить нижний передний рычаг подвески на поворотный кулак. См. Нижний рычаг регулировки, замена |
| 38. | Установить с обеих сторон наружные поперечные рулевые тяги рычажного рулевого управления на поворотные кулаки. См. Замена внешней поперечной рулевой тяги системы рулевых тяг |
| 39. | С обеих сторон установить тяги вала верхнего стабилизатора на амортизаторы. См. Замена соединения вала стабилизатора |
| 40. | Поднять автомобиль. |
| Примечание: Использовать НОВОЕ уплотнительное кольцо круглого сечения. См. Замена уплотнительного кольца круглого сечения воздушного кондиционера |
| 41. | Завернуть гайки верхнего и нижнего шлангов испарителя и верхнего и нижнего шлангов конденсатора (1, 2) и затянуть их с моментом затяжки 19 N·m (14 фунт-футов). |
| Примечание: Использовать НОВОЕ уплотнительное кольцо круглого сечения. См. Замена уплотнительного кольца круглого сечения воздушного кондиционера |
| 42. | Вкрутить гайку (1) крепления шланга компрессора и конденсатора кондиционера воздуха к шлангу хладагента (2) и затяните ее до момента 19 N·m (14 фунт-футов). |
| 43. | Снять заглушки CH-807 с трубки подвода топлива (1) к топливным форсункам. |
| 44. | Снять заглушки EN-6015 с переднего возвратного топливопровода (2). |
| 45. | Подсоединить передний возвратный топливопровод (2). См. Обслуживание быстросъемных фитингов с пластиковыми буртиками |
| 46. | Подсоединить переднюю трубку подвода топлива (5) и прикрепить ее к зажиму переднего возвратного топливопровода. См. Обслуживание быстросъемных фитингов с пластиковыми буртиками |
| 47. | Подсоединить разъем (4) жгута проводов топливного насоса высокого давления. |
| 48. | Прикрепить бачок для жидкости рулевого управления с сервоусилителем. |
| 49. | Завернуть болт бачка для жидкости рулевого управления с сервоусилителем и затянуть его с моментом затяжки 9 N·m (80 фунт-дюймов). |
| 50. | Установить впускной шланг обогревателя на перегородку. См. Впускной шланг отопителя Замена : 2.4 л. LAF → 2.0L дизельный LNP → 1.8 л. 2H0 и LFH |
| 51. | Установить выпускной шланг обогревателя на перегородку. См. Замена выпускного шланга нагревателя : 2.4 л. LAF → 2.0L дизельный LNP → 1.8 л. 2H0 и LFH |
| 52. | Установить на механическую коробку передач 2 троса рычага переключения передач. См. Замена рычага переключения передач вместе с тросом на механической коробке передач |
| 53. | Прикрепить расширительный бачок радиатора. |
| 54. | Заправьте систему охлаждения. См. Система охлаждения Слив и заправка |
| 55. | Установить переднее колесо и шину в сборе. См. Демонтаж и установка шины и диска |
| 56. | Установите переднюю облицовку бампера. См. Демонтаж и установка облицовки переднего бампера |
| 57. | Установить корпус воздушного фильтра. См. Замена воздушного фильтра в сборе |
| 58. | Подсоединить 2 разъема (1, 2) жгутов проводов. |
| 59. | Установить 4 жгута проводов (2). |
| 60. | Установить 3 гайки заземления (1) и затянуть их с моментом затяжки 9 N·m (80 фунт-дюймов). |
| 61. | Подсоединить 3 разъема (3) жгутов проводов. |
| 62. | Подсоединить разъем жгута проводов к блоку предохранителей переднего отсека. |
| 63. | Установить блок предохранителей (2) переднего отсека. |
| 64. | Завернуть 3 болта (1) блока предохранителей переднего отсека и затянуть их с моментом затяжки 22 N·m (16 фунт-футов). |
| 65. | Установить крышку (1) блока предохранителей переднего отсека. |
| 66. | Установите аккумуляторный ящик. См. Поддон аккумулятора Замена : без системы пуска/останова |
| 67. | Установите воздушный фильтр в сборе. См. Замена воздушного фильтра в сборе |
| 68. | Установите смотровой щиток двигателя. См. Щиток осмотра двигателя, Замена |
| 69. | Слить и заправить в систему хладагент. См. Восстановление и замена хладагента |
| 70. | Проверить уровень масла и при необходимости заправить СВЕЖЕЕ моторное масло. |
| 71. | Отрегулировать рычаг переключения передач вместе с тросом переключения механической коробки передач. См. Регулировка троса рычага переключения и рычага выбора передач на механической коробке передач |
| 72. | Проверить уровень трансмиссионного масла. См. Проверка уровня трансмиссионного масла |
| 73. | Вновь залить охлаждающую жидкость в систему охлаждения. См. Система охлаждения Слив и заправка |
| 74. | Закройте капот. |
| 75. | Завернуть длинный промежуточный болт рулевого вала. См. Замена промежуточного вала рулевой колонки |
| © Copyright Chevrolet. All rights reserved |
