Orlando |
||||||||
|
|
|
|||||||
DT-6042-A
Демонтажный ключ
Эквивалентные местные инструменты см. Специальный инструмент .
| 1. | Снять поддон аккумуляторной батареи. См. Поддон аккумулятора Замена : без системы пуска/останова . |

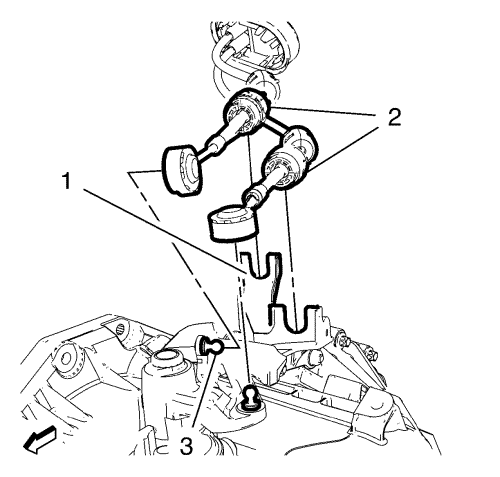

| 2. | Снять рычаг переключения передач и трос рычага селектора (2) с корпуса управления коробкой передач (3) и с рычага переключения и кронштейна рычага селектора (1) с помощью демонтажного ключа DT-6042-A. |
| 3. | Снять переднюю консоль переднего пола. См. Замена передней консоли переднего пола . |
| 4. | Снимите уплотняющее кольцо (1) селектора диапазонов и тросовой системы рычага переключения передач, отсоединив его от поперечной перегородки. |
| 5. | Разблокировать фиксаторы (1) регулировки троса рычага переключения и рычага выбора передач. |
| 6. | Отжать трос (3) рычага выбора и рычага переключения передач из корпуса модуля управления коробкой передач (2). |
| 7. | Снимите селектор диапазонов и тросы системы рычага переключения передач. |
| Примечание: Пока не затягивайте. |
| 1. | Скользящим движением установить трос рычага выбора (3) и рычага переключения передач на рычаг выбора и регулировочные блокировки (1) троса рычага переключения передач. |
| 2. | Зажать трос рычага выбора и рычага переключения передач на корпусе модуля управления коробкой передач (1). |
| 3. | Установить трос рычага выбора (1) и рычага переключения передач на автомобиль. |
| 4. | Установить трос рычага выбора и рычага переключения передач на щиток передка. |
| 5. | Проверить правильность установки. |
| 6. | Установить трос рычага выбора и рычага переключения передач (2) на кронштейн (1) троса. |
| 7. | Установить трос рычага выбора и рычага переключения передач на корпус модуля управления коробкой передач (3). |
| 8. | Отрегулируйте натяжение тросов рычага-избирателя диапазона. См. Регулировка троса рычага переключения и рычага выбора передач на механической коробке передач . |
| 9. | Установить переднюю консоль переднего пола. См. Замена передней консоли переднего пола . |
| 10. | Установите аккумуляторный ящик. См. Поддон аккумулятора Замена : без системы пуска/останова . |
