Orlando |
||||||||
|
|
|
|||||||
| 1. | Отсоединить минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова |
| 2. | Поднять и подпереть автомобиль. См. Подъем и пользование домкратом на автомобиле |
| 3. | Отсоединить разъем (1) жгута проводов стартера. |
| 4. | Снять гайку положительного провода стартера и генератора (2) и снять положительный провод стартера и генератора (3). |
| 5. | Снимите болт стартера (5) и провод массы стартера (4). |

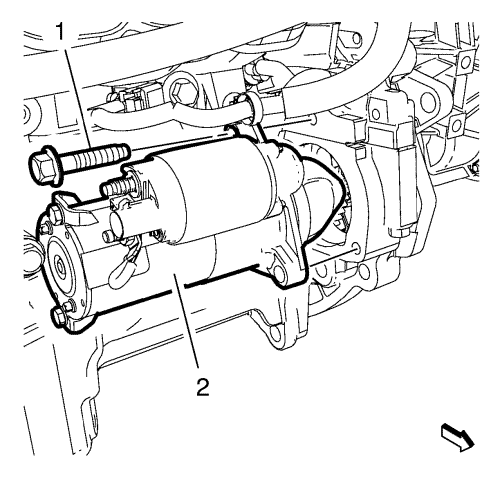

| 6. | Отвернуть болт стартера (1). |
| 7. | Снять стартер (2). |
| 1. | Установить стартер (2). |
|
Осторожно:
См. Предупреждение о крепежных деталях |
| 2. | Завернуть болт (1) стартера и затянуть его с моментом затяжки 58 N·m (43 фунт-футов). |
| 3. | Установить провод массы стартера (4) и болт стартера (5) и затянуть с моментом затяжки 58 N·m (43 фунт-футов). |
| 4. | Установить положительный провод стартера и генератора (3) и гайку (2) положительного провода стартера и генератора и затянуть их с моментом затяжки 17 N·m (13 фунт-футов). |
| 5. | Подсоединить разъем (1) жгута проводов стартера. |
| 6. | Опустить автомобиль. |
| 7. | Подсоедините минусовый провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова |
