Orlando |
||||||||
|
|
|
|||||||
| 1. | Снять смотровой щиток двигателя. См. Щиток осмотра двигателя, Замена |
| 2. | Отсоедините подающий маслопровод турбокомпрессора от переходника масляного фильтра. См. Замена трубопровода подвода масла к турбонагнетателю |
| 3. | Снимите реле давления масла . См. Замена реле давления масла двигателя |
| 4. | Снять натяжитель приводного ремня. См. Демонтаж натяжителя приводного ремня |
| 5. | Снимите генератор. См. Замена генератора : 2.4 л. LAF → 1.8L 2H0 → 2.0L дизельный LNP |
| 6. | Опорожните систему охлаждения. См. Система охлаждения Слив и заправка |
| 7. | Снять выпускной шланг масляного радиатора. См. Замена отводящего шланга маслорадиатора двигателя : 2.0L дизельный LNP |
| 8. | Снять подающий шланг охлаждающей жидкости с клапана рециркуляции выхлопных газов. См. Замена подающего шланга охлаждающей жидкости клапана рециркуляции выхлопных газов |
| 9. | Снять радиатор моторного масла. См. Радиатор моторного масла Замена : 2.0L дизельный LNP → LDE, LXV, LUW, 2H0 и LFH |

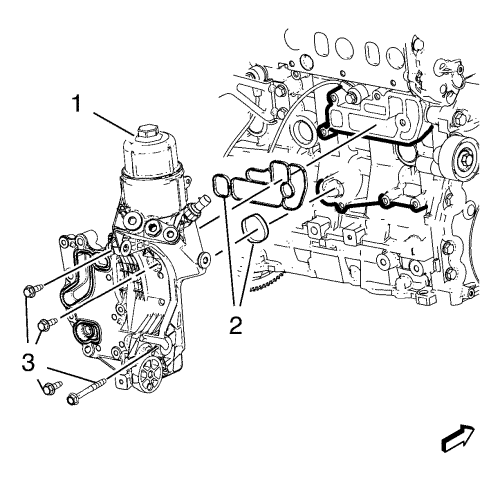

| 10. | Отвернуть 4 болта (3) крепления масляного фильтра в сборе. |
| 11. | Снять масляный фильтр (1) в сборе вместе с прокладкой (2) масляного фильтра. |
| 1. | Очистить уплотнительные поверхности. |
| 2. | Установить масляный фильтр (1) в сборе вместе с НОВОЙ прокладкой (2) масляного фильтра. |
|
Осторожно:
См. Предупреждение о крепежных деталях |
| 3. | Завернуть 4 болта (3) крепления масляного фильтра в сборе и затянуть их с моментом затяжки 25 N·m (18 фунт-футов). |
| 4. | Установить радиатор моторного масла. См. Радиатор моторного масла Замена : 2.0L дизельный LNP → LDE, LXV, LUW, 2H0 и LFH |
| 5. | Подсоединить подающий шланг охлаждающей жидкости клапана рециркуляции выхлопных газов. См. Замена подающего шланга охлаждающей жидкости клапана рециркуляции выхлопных газов |
| 6. | Установить выпускной шланг масляного радиатора. См. Замена отводящего шланга маслорадиатора двигателя : 2.0L дизельный LNP |
| 7. | Установить генератор. См. Замена генератора : 2.4 л. LAF → 1.8L 2H0 → 2.0L дизельный LNP |
| 8. | Установить натяжитель приводного ремня. См. Демонтаж натяжителя приводного ремня |
| 9. | Установить реле давления масла. См. Замена реле давления масла двигателя |
| 10. | Подсоедините подающий маслопровод турбокомпрессора к переходнику масляного фильтра. См. Замена трубопровода подвода масла к турбонагнетателю |
| 11. | Заправьте систему охлаждения. См. Система охлаждения Слив и заправка |
| 12. | Сменить масляный фильтр и моторное масло. См. Замена моторного масла и масляного фильтра |
| 13. | Установите смотровой щиток двигателя. См. Щиток осмотра двигателя, Замена |
