Orlando |
||||||||
|
|
|
|||||||
| 1. | Отсоединить минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова |
| 2. | Поднять и подпереть автомобиль. См. Подъем и пользование домкратом на автомобиле |
| 3. | Снять изолятор переднего отсека. См. Замена изолятора переднего отсека |
| 4. | Снять натяжитель приводного ремня. См. Замена натяжителя приводного ремня |
| 5. | Снимите опору коробки передач: |
| • | Информацию об автоматической коробке передач см. в Задняя подвеска коробки передач Замена : Электронное рулевое управление → Гидравлический сервоусилитель рулевого управления . |
| • | Информацию о механической коробке передач см. в Задняя подвеска коробки передач Замена : Гидравлический сервоусилитель рулевого управления . |
| 6. | Освободить жгут проводов двигателя от кронштейнов разъема жгута проводов датчика детонации 2. |
| 7. | Отсоединить разъем жгута проводов (1) от генератора . |
| 8. | Сдвинуть колпачок генератора (2) в сторону. |
| 9. | Отвернуть гайку (3) крепления положительного провода генератора. |
| 10. | Снять положительный провод (4) с генератора. |

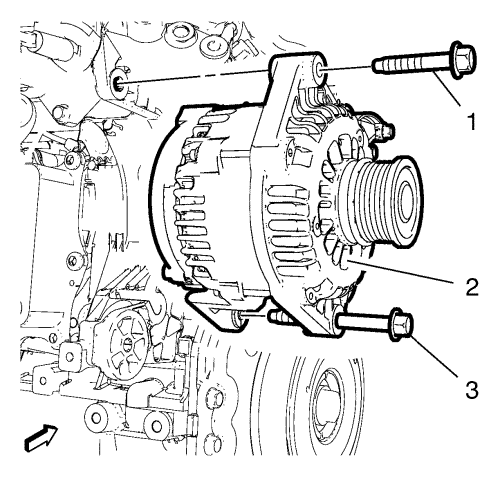

| 11. | Отвернуть верхний болт (1) крепления генератора. |
| Примечание: ЗАПРЕЩАЕТСЯ полностью вынимать нижний болт крепления генератора из монтажного отверстия генератора. |
| 12. | Отвернуть нижний болт (3) крепления генератора. |
| 13. | Снять генератор (2). |
| 1. | Установить генератор (2). |
| 2. | Завернуть нижний болт (3) крепления генератора. |
| 3. | Завернуть верхний болт (1) крепления генератора. |
|
Осторожно:
См. Предупреждение о крепежных деталях |
| 4. | Затянуть 2 болта (1, 3) крепления генератора с моментом затяжки 58 N·m (43 фунт-футов). |
| 5. | Подсоединить положительный провод (4) к генератору. |
| 6. | Завернуть гайку (3) крепления положительного провода генератора и затянуть ее с моментом затяжки 17 N·m (13 фунт-футов). |
| 7. | Надеть колпачок генератора (2) на клемму положительного провода генератора. |
| 8. | Подсоединить разъем жгута проводов (1) к генератору. |
| 9. | Прикрепить жгут проводов двигателя к кронштейну разъема жгута проводов датчика детонации 2. |
| 10. | Установите заднюю опору коробки передач: |
| • | Информацию об автоматической коробке передач см. в Задняя подвеска коробки передач Замена : Электронное рулевое управление → Гидравлический сервоусилитель рулевого управления . |
| • | Информацию о механической коробке передач см. в Задняя подвеска коробки передач Замена : Гидравлический сервоусилитель рулевого управления . |
| 11. | Установить натяжитель приводного ремня. См. Замена натяжителя приводного ремня |
| 12. | Установить изолятор переднего отсека. См. Замена изолятора переднего отсека |
| 13. | Опустить автомобиль. |
| 14. | Подсоедините минусовый провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова |
