Orlando |
||||||||
|
|
|
|||||||
| 1. | Демонтировать выпускной коллектор. См. Замена выпускного коллектора : 2.4 л. LAF → 2.0L дизельный LNP → 1.6 л LDE, LXV, 1.8 л 2H0, LUW и LFH |
| 2. | Опорожните систему охлаждения. См. Система охлаждения Слив и заправка |
| 3. | Отвернуть 2 болта (1) выпускной трубки радиатора моторного масла. |
| 4. | Снять выпускную трубку радиатора моторного масла (2) с корпуса радиатора моторного масла и с корпуса термостата охлаждающей жидкости двигателя. |
| 5. | Снять 2 прокладки выпускной трубки радиатора моторного масла. |
| 6. | Отвернуть 5 болтов (2) корпуса радиатора моторного масла. |
| 7. | Снимите корпус маслорадиатора моторного масла (1). |
| 8. | Снять 2 прокладки корпуса радиатора моторного масла. |
| 9. | Демонтировать входящую трубу (3) охладителя моторного масла. |
| 10. | Снять 2 прокладки впускной трубки радиатора моторного масла. |

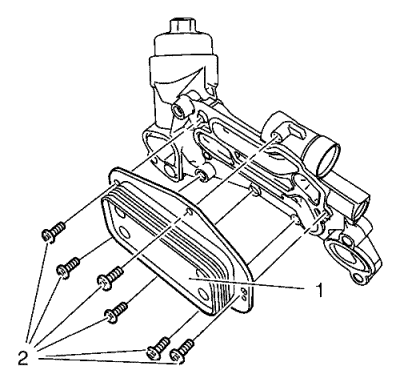

| 11. | Отвернуть 6 болтов (2) радиатора моторного масла и снять радиатор моторного масла (1) с корпуса этого радиатора. |
| 12. | Снять прокладку радиатора моторного масла. |
| 1. | Очистить уплотнительные поверхности между радиатором моторного масла и его корпусом. |
| 2. | Установить НОВУЮ прокладку радиатора моторного масла. |
| 3. | Установить радиатор моторного масла (1) на корпус радиатора моторного масла. |
|
Осторожно:
См. Предупреждение о крепежных деталях |
| 4. | Установите 6 болтов радиатора моторного масла (2) и затяните до 8 N·m (71 фунт-дюймов). |
| 5. | Установить 2 НОВЫЕ прокладки впускной трубки радиатора моторного масла. |
| 6. | Установить впускную трубку (3) радиатора моторного масла. |
| 7. | Установить 2 НОВЫЕ прокладки корпуса радиатора моторного масла. |
| 8. | Установить корпус (1) радиатора моторного масла. |
| 9. | Завернуть 5 болтов (2) радиатора моторного масла и затянуть их с моментом затяжки 25 N·m (19 фунт-футов). |
| 10. | Очистить уплотнительные поверхности выпускной трубки радиатора моторного масла. |
| 11. | Установить 2 НОВЫЕ прокладки выпускной трубки радиатора моторного масла. |
| 12. | Установить выпускную трубку радиатора моторного масла (2) на корпус радиатора моторного масла и на корпус термостата охлаждающей жидкости двигателя. |
| 13. | Завернуть 2 болта (1) выпускной трубки радиатора моторного масла и затянуть их с моментом затяжки 8 N·m (71 фунт-дюймов). |
| 14. | Заправьте систему охлаждения. См. Система охлаждения Слив и заправка |
| 15. | Установите выпускной коллектор. См. Замена выпускного коллектора : 2.4 л. LAF → 2.0L дизельный LNP → 1.6 л LDE, LXV, 1.8 л 2H0, LUW и LFH |
