Orlando |
||||||||
|
|
|
|||||||
| 1. | Снять смотровой щиток двигателя. См. Щиток осмотра двигателя, Замена |
| 2. | Отсоединить минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова |
| 3. | Снимите модуль управления двигателя. См. Замена блока управления двигателем |
| 4. | Демонтировать поддон аккумулятора. См. Поддон аккумулятора Замена : без системы пуска/останова |
| 5. | Поднять и подпереть автомобиль. См. Подъем и пользование домкратом на автомобиле |
| 6. | Снять изолятор переднего отсека. См. Замена изолятора переднего отсека |
| 7. | Опорожните систему охлаждения. См. Система охлаждения Слив и заправка |
| 8. | Опустить автомобиль. |
| 9. | Снять передний выпускной шланг охладителя нагнетаемого воздуха с кронштейна переднего выпускного шланга охладителя нагнетаемого воздуха. Отсоединить передний выпускной шланг охладителя нагнетаемого воздуха от заднего выпускного шланга охладителя нагнетаемого воздуха и подвесить его сбоку. См. Выпускной шланг охладителя заправляемого воздуха Замена : LNP и механическая коробка передач → LNP и автоматическая коробка передач |
| 10. | Освободить 2 фиксирующих зажима жгута проводов двигателя от кронштейна жгута проводов двигателя. |
| 11. | Отвернуть 2 болта (2) кронштейна жгута проводов двигателя и переходника выпускного водяного патрубка двигателя от переходника выпускного водяного патрубка двигателя. |
| 12. | Снять кронштейн (1) жгута проводов двигателя с переходника выпускного водяного патрубка двигателя. |

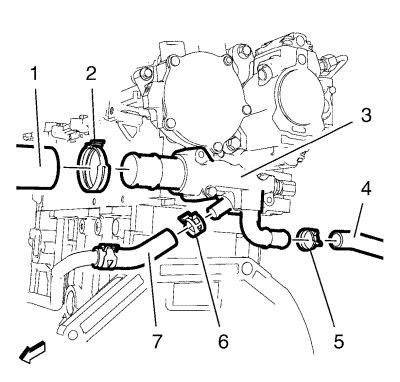

| 13. | Отсоединить впускной шланг (1) радиатора с хомутом (2) от переходника (3) выпускного водяного патрубка двигателя. |
| 14. | Отсоединить впускной шланг (4) отопителя с хомутом (5) от переходника (3) выпускного водяного патрубка двигателя. |
| 15. | Снять перепускной шланг (7) термостата с хомутом (6) с переходника (3) выпускного водяного патрубка двигателя. |

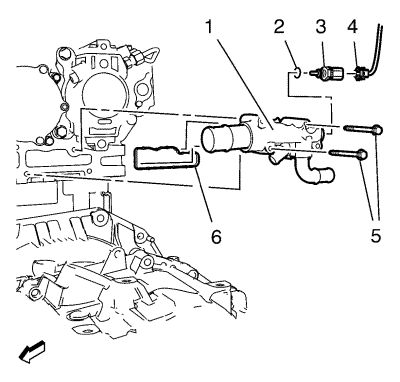

| 16. | Отсоединить разъем (4) жгута проводов от датчика (3) температуры охлаждающей жидкости двигателя. |
| 17. | Отвернуть 2 болта (5) крепления выпускного водяного патрубка двигателя. |
| 18. | Снять переходник (1) выпускного водяного патрубка двигателя с прокладкой (6) с двигателя. |
| 19. | Снять датчик (3) температуры охлаждающей жидкости двигателя с уплотнительным кольцом (2) с переходника (1) выпускного водяного патрубка двигателя. |
|
Осторожно:
См. Предупреждение о крепежных деталях |
| 1. | Предварительно завернуть датчик (3) температуры охлаждающей жидкости двигателя с НОВЫМ уплотнительным кольцом (2) в переходник (1) выпускного водяного патрубка двигателя и затянуть датчик с моментом затяжки 13 N·m (115 фунт-дюймов). |
| 2. | Установить переходник (1) выпускного водяного патрубка двигателя с НОВОЙ прокладкой (6) на двигатель. |
| 3. | Завернуть 2 болта (5) выпускного водяного патрубка двигателя (1) и затянуть их с моментом затяжки 10 N·m (89 фунт-дюймов). |
| 4. | Подсоединить разъем (4) жгута проводов к датчику (3) температуры охлаждающей жидкости двигателя. |
| 5. | Насадить перепускной шланг (7) термостата с хомутом (6) на переходник (3) выпускного водяного патрубка двигателя. |
| 6. | Насадить впускной шланг (4) отопителя с хомутом (5) на переходник (3) выпускного водяного патрубка двигателя. |
| 7. | Насадить впускной шланг (1) радиатора с хомутом (2) на переходник (3) выпускного водяного патрубка двигателя. |
| 8. | Установить кронштейн (1) жгута проводов двигателя на переходник выпускного водяного патрубка двигателя. |
| 9. | Завернуть 2 болта (2) кронштейна жгута проводов двигателя и переходника выпускного водяного патрубка двигателя к переходнику выпускного водяного патрубка двигателя и затянуть их с моментом затяжки 10 N·m (89 фунт-дюймов). |
| 10. | Прикрепить 2 фиксирующих зажима жгута проводов двигателя к кронштейну жгута проводов двигателя. |
| 11. | Подсоединить передний выпускной шланг охладителя нагнетаемого воздуха к кронштейну переднего выпускного шланга охладителя нагнетаемого воздуха. Подсоединить передний выпускной шланг охладителя нагнетаемого воздуха к заднему выпускному шлангу охладителя нагнетаемого воздуха. См. Выпускной шланг охладителя заправляемого воздуха Замена : LNP и механическая коробка передач → LNP и автоматическая коробка передач |
| 12. | Заправьте систему охлаждения. См. Система охлаждения Слив и заправка |
| 13. | Поднять автомобиль. |
| 14. | Установить изолятор переднего отсека. См. Замена изолятора переднего отсека |
| 15. | Опустить автомобиль. |
| 16. | Установите аккумуляторный ящик. См. Поддон аккумулятора Замена : без системы пуска/останова |
| 17. | Установите модуль управления двигателем. См. Замена блока управления двигателем |
| 18. | Подсоедините минусовый провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова |
| 19. | Установите смотровой щиток двигателя. См. Щиток осмотра двигателя, Замена |
