Замена блока управления двигателем
Обслуживание электронного модуля управления двигателем (ECM) может состоять в замене модуля или в перепрограммировании электрически стираемого программируемого постоянного запоминающего устройства (ЭСППЗУ). Если в инструкции по диагностике указывается на необходимость замены электронного модуля управления двигателем (ECM), следует предварительно проверить новый модуль ECM. Если новый модуль является правильным, следует снять неисправный модуль управления двигателем и установить новый ремонтный модуль.
Примечание:
Необходимо записать остающийся срок службы моторного масла. Если модуль замены не будет запрограммирован на остающийся срок службы моторного масла, то срок службы моторного масла будет установлен по умолчанию на 100 процентов. Если модуль замены не будет запрограммирован на остающийся срок службы моторного масла, то моторное масло необходимо будет заменить при 5000 км (3.000 миль) от последней замены моторного масла.
Процедура демонтажа
| 2.
| Отсоединить минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова |
| 3.
| Отсоединить 2 разъема (1) жгутов проводов от модуля управления двигателем (ECM) (2). |
| 4.
| Освободить фиксирующий зажим (3) отверткой. |
| 5.
| Снять кронштейн (2) вместе с модулем ECM (1) с поддона аккумулятора. |
| 6.

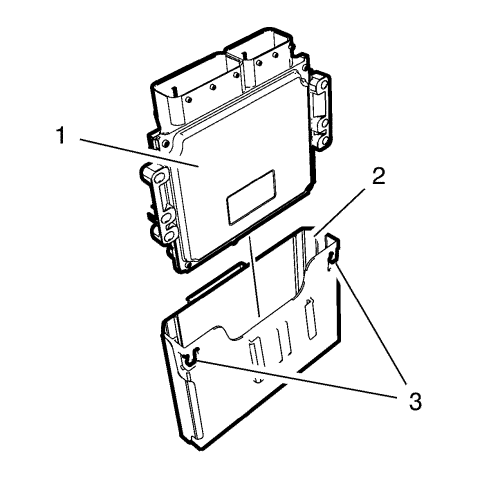

| Освободить фиксирующие зажимы (3) отверткой. |
| 7.
| Снять модуль (1) управления двигателем (ECM) с кронштейна (2) модуля управления двигателем (ECM). |
Процедура установки
|
Примечание:
Фиксирующие зажимы (3) должны надежно зацепляться.
|
| 1.
| Установить модуль (1) управления двигателем (ECM) на кронштейн (2) модуля управления двигателем (ECM). |
|
Примечание:
Фиксирующий зажим (3) должен надежно зацепляться.
|
| 2.
| Установить кронштейн (2) вместе с модулем ECM (1) на поддон аккумулятора. |
|
Примечание:
Защитные защелки разъемов (1) жгутов проводов модуля управления двигателем (ECM) должны надежно зацепляться.
|
| 3.
| Подсоединить разъемы (1) жгутов проводов к модулю управления двигателем (ECM) (2). |
| 4.
| Подсоедините минусовый провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова |
| 5.
| При необходимости выполнить программирование модуля управления двигателем. См. Программирование и настройка блока управления двигателем : LNP → LAF, LEA или LUK |
| 6.
| После завершения программирования не менее, чем на 5 секунд выключить зажигание. |
