Информация по обслуживанию

1.	Снять смотровой щиток двигателя. См. Щиток осмотра двигателя, Замена

2.	Демонтировать поддон аккумулятора. См. Поддон аккумулятора Замена : без системы пуска/останова

3.	Снимите модуль управления двигателя. См. Замена блока управления двигателем

4.	Снимите расширительный бачок радиатора. См. Замена расширительного бачка радиатора

5.	Освободить фиксирующий зажим жгута проводов двигателя от переднего выпускного шланга охладителя нагнетаемого воздуха.

6.	Освободить вентиляционный шланг коробки передач от переднего выпускного шланга охладителя нагнетаемого воздуха.

7.	Отвернуть болт (2) крепления кронштейна переднего выпускного шланга охладителя нагнетаемого воздуха.

8.	Освободить зажим (4) крепления переднего выпускного шланга охладителя нагнетаемого воздуха к заднему шлангу.

9.	Отсоединить передний выпускной шланг (1) охладителя нагнетаемого воздуха вместе с хомутом (4) от заднего выпускного шланга (3) охладителя нагнетаемого воздуха.

10.	Освободить 2 фиксирующих зажима жгута проводов от заднего выпускного шланга (2) охладителя нагнетаемого воздуха.

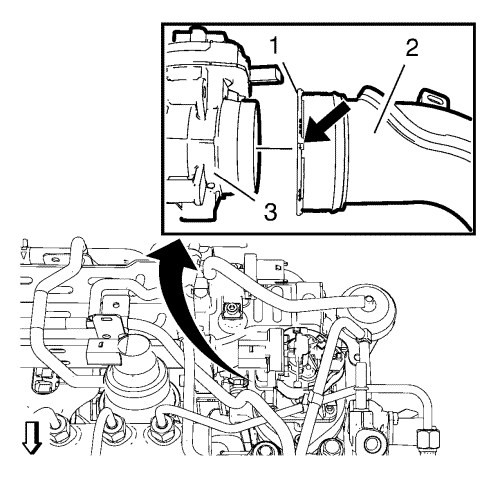

11.	Установить подходящий инструмент в паз (1) и провернуть стопорное кольцо против часовой стрелки.

12.	Отсоединить задний выпускной шланг (2) охладителя нагнетаемого воздуха от корпуса дроссельной заслонки (3).

13.	Снять задний выпускной шланг (2) охладителя нагнетаемого воздуха.

14.	Отсоединить разъем (5) жгута проводов датчика температуры выхлопных газов.

15.	Освободить разъем (3) жгута проводов подогреваемого датчика кислорода из фиксирующего зажима (4) и отсоединить разъем (3) жгута проводов подогреваемого датчика кислорода.

16.	Отсоединить разъем (2) жгута проводов шланга датчика дифференциального давления выхлопных газов.

17.	Освободить фиксирующий зажим жгута проводов двигателя от переднего выпускного шланга охладителя нагнетаемого воздуха.

18.	Освободить вентиляционный шланг коробки передач от переднего выпускного шланга охладителя нагнетаемого воздуха.

19.	Освободить 2 зажима (1) жгута проводов от кронштейна жгута проводов.

20.	Снять верхние кронштейны радиатора. См. Замена верхнего кронштейна радиатора

21.	Снять всасывающий воздушный канал. См. Замена всасывающего воздушного канала

22.	Снять левый защитный кожух с радиатора.

23.	Отсоединить впускной и выпускной шланги от охладителя нагнетаемого воздуха.

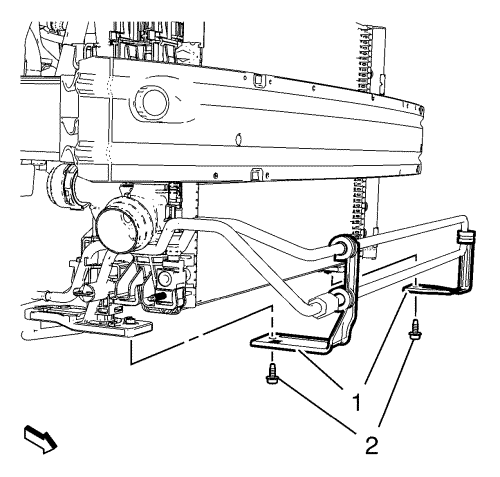

24.	Выкрутить болты (2) кронштейнов змеевика охлаждения рабочей жидкости гидроусилителя рулевого управления.

25.	Подвесить змеевик охлаждения рабочей жидкости гидроусилителя рулевого управления сбоку.

Примечание: Для снятия выпускного шланга охладителя нагнетаемого воздуха переместить радиатор вперед.

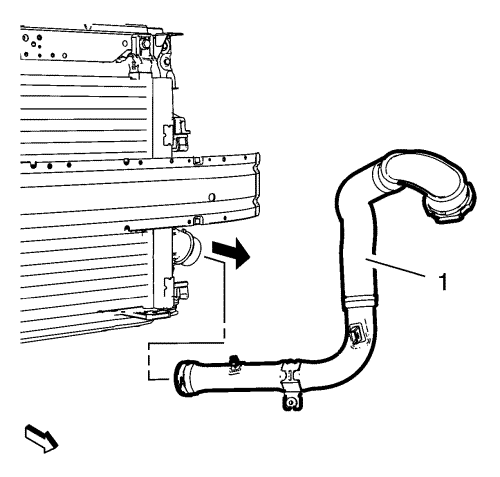

26.	Снять выпускной шланг (1) охладителя нагнетаемого воздуха вниз с автомобиля.

Примечание: Для установки выпускного шланга охладителя нагнетаемого воздуха переместить радиатор вперед.

1.	Разместить выпускной шланг (1) охладителя нагнетаемого воздуха на автомобиле.

2.	Установить змеевик охлаждения рабочей жидкости гидроусилителя рулевого управления.

3.	Вкрутить 2 болта (2) кронштейнов контура охлаждения рабочей жидкости гидроусилителя рулевого управления и затянуть с моментом затяжки 9 N·m (80 фунт-футов).

4.	Присоединить подводящий и выпускной воздушный шланг охладителя нагнетаемого воздуха к охладителю.

5.	Установить левый защитный кожух на радиатор.

6.	Установить верхние кронштейны радиатора. См. Замена верхнего кронштейна радиатора

7.	Установить всасывающий воздушный канал. См. Замена всасывающего воздушного канала

Примечание: Убедиться, что стопорное кольцо зафиксировано.

8.	Установить задний выпускной шланг (2) охладителя нагнетаемого воздуха на корпус дроссельной заслонки (3).

9.	Прикрепить 2 фиксирующих зажима жгута проводов к заднему выпускному шлангу (2) охладителя нагнетаемого воздуха.

10.	Подсоединить передний выпускной шланг (1) охладителя нагнетаемого воздуха вместе с хомутом (4) к заднему выпускному шлангу (3) охладителя нагнетаемого воздуха.

11.	Завернуть болт (2) крепления кронштейна переднего выпускного шланга охладителя нагнетаемого воздуха и затянуть его с моментом затяжки 9 N·m (80 фунт-дюймов).

12.	Затянуть хомут (4) крепления переднего выпускного шланга охладителя нагнетаемого воздуха к заднему шлангу с моментом затяжки 4 N·m (35 фунт-дюймов).

13.	Прикрепить крепежный зажим жгута проводов двигателя к переднему выпускному шлангу охладителя нагнетаемого воздуха.

14.	Прикрепить 2 зажима (1) жгута проводов к кронштейну жгута проводов.

15.	Подсоединить разъем (5) жгута проводов датчика температуры выхлопных газов.

16.	Прикрепить разъем (3) жгута проводов подогреваемого датчика кислорода к фиксирующему зажиму (4) и подсоединить разъем (3) жгута проводов подогреваемого датчика кислорода.

17.	Подсоединить разъем (2) жгута проводов шланга датчика дифференциального давления выхлопных газов.

18.	Прикрепить хомутом вентиляционный шланг коробки передач к переднему выпускному шлангу охладителя нагнетаемого воздуха.

19.	Установите расширительный бачок радиатора. См. Замена расширительного бачка радиатора

20.	Установите модуль управления двигателем. См. Замена блока управления двигателем

21.	Установите аккумуляторный ящик. См. Поддон аккумулятора Замена : без системы пуска/останова

22.	Установите смотровой щиток двигателя. См. Щиток осмотра двигателя, Замена

Выпускной шланг охладителя заправляемого воздуха Замена (LNP и автоматическая коробка передач)

Процедура демонтажа

Процедура установки
