Крышка корпуса регулирующего клапана Замена

1. Поднять автомобиль. См. Подъем и пользование домкратом на автомобиле .
2. Снимите блок левого переднего колеса и шины. См. Снятие и установка колес в сборе с шинами .
3. Снять левый грязевой щиток. См. Замена покрытия арки переднего колеса .
4. Снимите переднюю опору двигателя.
5. Снимите линии маслорадиатора ведущего моста в блоке с коробкой передач и уплотнения от ведущего моста в блоке с коробкой передач. См. Замена уплотнения трубопровода маслорадиатора трансмиссии .

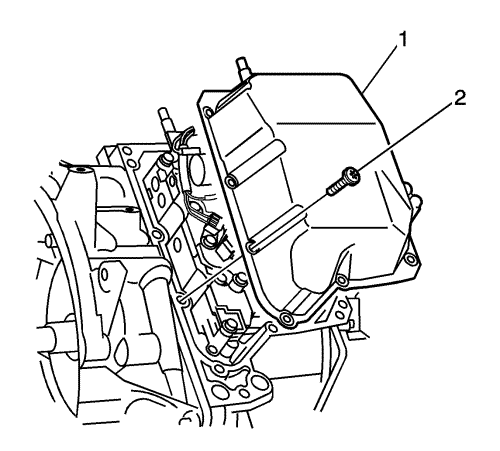

6. Вывернуть 9 болтов TORX (2) из крышки блока управляющих клапанов (1).

Примечание: Не поднимайте инструментом крышку, коробку или уплотняющие поверхности корпуса регулирующего клапана ведущего моста в блоке с коробкой передач.

7. Снять крышку клапанной коробки.

1. Очистите материал прокладки из крышки корпуса регулирующего клапана и проверьте монтажную поверхность прокладки.

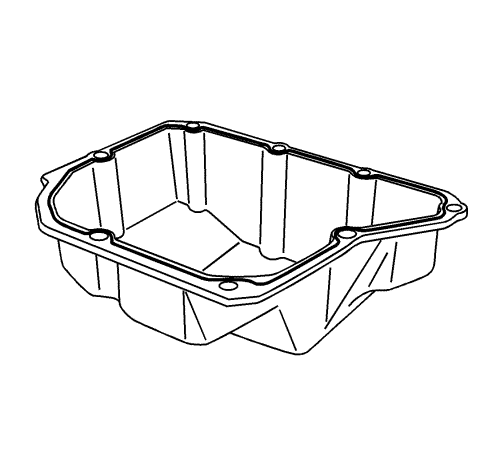

2. Поместить каплю герметика RTV диаметром 3 мм (0,125 дюйма) на крышку корпуса регулирующих клапанов. Информацию о рекомендуемом герметике см. в Клеи, жидкости, смазки и герметики .



3. Установить крышку (1) блока управляющих клапанов на картер коробки передач с главной передачей в сборе.

Примечание: Использовать клей для резьбовых соединений на резьбе ВСЕХ болтов. Информацию о рекомендуемом клее для резьбовых соединений см. в Клеи, жидкости, смазки и герметики .

4. Ввернуть болты крышки корпуса регулирующих клапанов (2) рукой.

Внимание См. Предупреждение о крепежных деталях в разделе "Введение".

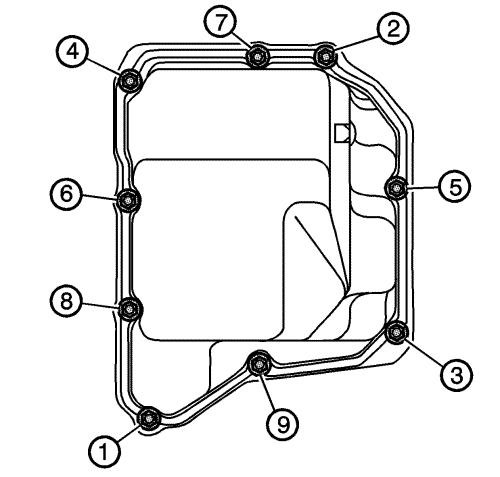

5. Затянуть болты крышки блока управляющих клапанов с моментом 13 Н·м (115 фунтов дюйм) в показанной последовательности.
6. Установите трубопроводы маслорадиатора трансмиссии и уплотнения в трансмиссии. См. Замена уплотнения трубопровода маслорадиатора трансмиссии .
7. Установите переднюю опору двигателя.
8. Установить левый грязевой щиток. См. Замена покрытия арки переднего колеса .
9. Установить блок левого переднего колеса и шины. См. Снятие и установка колес в сборе с шинами .
10. Опустить автомобиль.
11. Проверьте уровень жидкости ведущего моста в блоке с коробкой передач. См. Проверка состояния и уровня масла в коробке передач .
