Captiva

Замена уплотнения трубопровода маслорадиатора трансмиссии

Специальный инструмент

1. Поднять автомобиль. См. Подъем и пользование домкратом на автомобиле .

Предупреждение: Убедиться в том, что автомобиль надежно поддерживается и стоит прямо. Чтобы избежать травм при подъеме автомобиля, необходимо обеспечить дополнительную поддержку автомобиля с края, противоположного тому, с которого демонтируются компоненты.

2. Установите поддон или подходящий контейнер под автомобилем.



3. Отверните гайку узла трубопровода маслорадиатора трансмиссии от трансмиссии.
4. Отсоедините трубопроводы маслорадиатора трансмиссии от автомобиля.




Примечание: Убедитесь, что съемник J-45201 плотно посажен в отверстии уплотнения трансмиссии.

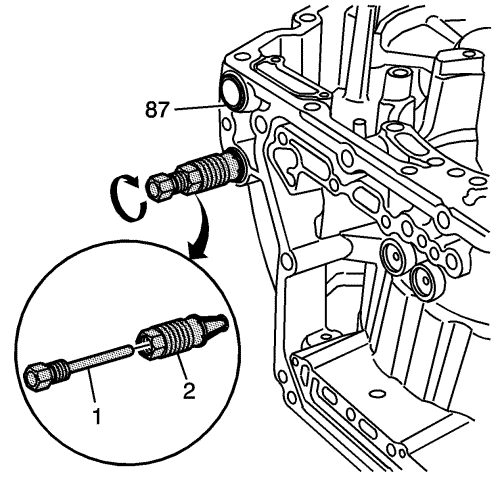

5. Вставьте штифт (2) съемника J-45201 в уплотнение маслорадиатора.
6. Вставить нажимной винт (1) приспособления J 45201 во втулку (2).
7. Плотно затянуть нажимной винт (1).

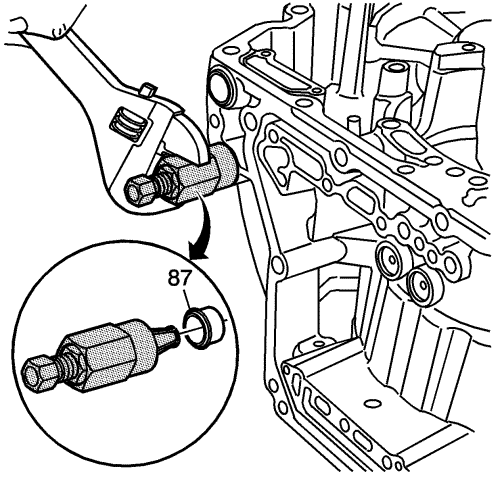

8. Плотно навинтить втулку (1) съемника J-45201 на втулку (3).



9. Поверните штифт по часовой стрелке, чтобы извлечь уплотнение трубопровода маслорадиатора (87).
10. Выбросите уплотнение (87).
11. Прочистите отверстия в картере под уплотнения трубопроводов маслорадиатора.

1. Установите новое уплотнение трубопровода маслорадиатора трансмиссии в отверстие в картере.



2. Снимите наконечник с инструмента для монтажа J-41239-1A.

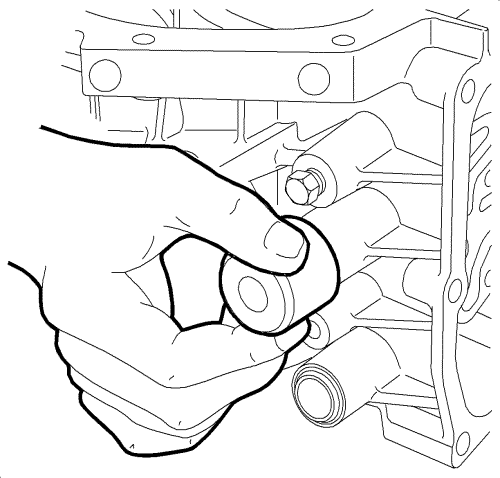

3. Установите наконечник инструмента для монтажа J-41239-1A на уплотнение трубопровода маслорадиатора трансмиссии.
4. Вставьте новое уплотнение трубопровода маслорадиатора трансмиссии в отверстие в картере.



5. Установите узел трубопровода маслорадиатора трансмиссии на трансмиссию.

Внимание См. Предупреждение о крепежных деталях в разделе "Введение".

6. Установите гайку узла трубопровода маслорадиатора трансмиссии и затяните до момента 7 Н·м (62 фунт дюйм).
7. Опустить автомобиль.
8. Долейте масло в трансмиссию. См. Проверка состояния и уровня масла в коробке передач .
9. Запустите двигатель и проверьте наличие утечек.
