Замена электронного контроллера тормозной системы

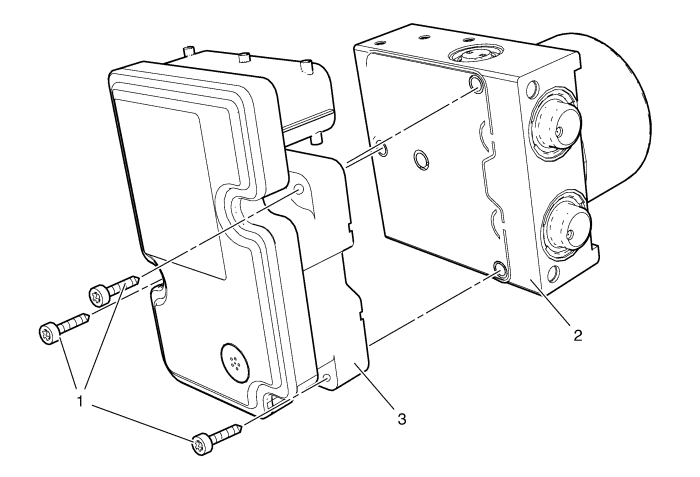

          2027935


Выноска
Название компонента
Предупреждение: См. Предупреждение: тормозная жидкость способна вызвать раздражение .

Осторожно: См. Предупреждение об опасности тормозной жидкости для окрашенных поверхностей и электрооборудования .



Предварительные процедуры

      1. Подготовить электронный модуль управления тормозной системой к замене. См. Модуль управления Справочные сведения .
     2. Отсоединить аккумуляторную батарею. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова .
     3. Снять клапан модулятора тормозного давления (BPMV) с кронштейна. См. Замена клапана модулятора давления в тормозной системе .


1
Болт электронного модуля управления тормозной системой (кол-во: 3)

Осторожно: См. Предупреждение о крепежных деталях .

Затянуть
3 Н·м (26 фунт -дюймов)

2
Клапан модулятора тормозного давления

3
Электронный модуль управления тормозной системой

Процедура

      1. Осторожно отделить электронный модуль управления тормозами (EBCM) от BPMV, не следует использовать рычаги для поддевания и разделения компонентов.
     2. Очистить уплотнительную поверхность управляющего клапана тормозной системы денатурированным спиртом и чистой материей, подождать, пока высохнет.
     3. Долить тормозную жидкость в бачок главного тормозного цилиндра.
     4. При установке нового электронного контроллера тормозной системы выполнить программирование. См. Модуль управления электрическим тормозом - Программирование и настройка .
     5. Прокачать тормозную систему. См. Удаление воздуха из гидравлической тормозной системы .
     6. Выполнить автоматическое удаление воздуха из тормозного механизма. См. Автоматическое удаление воздуха из ABS .
     7. Провести проверку системы диагностики. См. Проверка диагностической системы - Автомобиль .
     8. Калибровать датчик положения педали тормоза, если имеется. См. Калибровка датчика положения педали тормоза .
     9. Центрирование датчика угла поворота рулевого вала. См. Центрирование датчика угла поворота рулевого вала. .
