Orlando |
||||||||
|
|
|
|||||||
| 1. | Снять крышку с аккумуляторной батареи, если она установлена. См. Замена крышки аккумулятора |
| 2. | Отсоединить минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова |

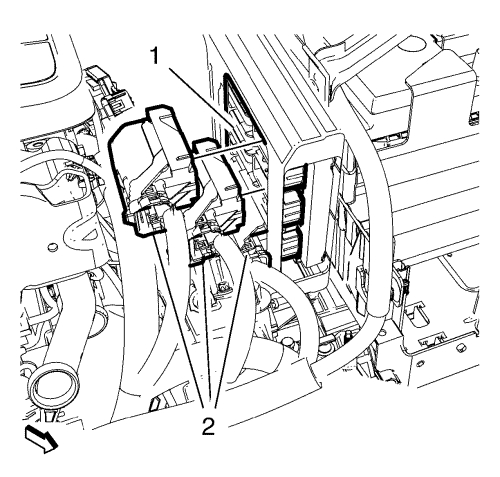

| 3. | Отсоединить 3 разъема жгутов проводов (2) от модуля управления двигателем (1). |
| 4. | Демонтировать поддон аккумулятора. См. Поддон аккумулятора Замена : без системы пуска/останова |
| 5. | Снять блок предохранителей переднего отсека. См. Замена блока предохранителей переднего отделения |
| 6. | Отвернуть гайку (2) провода заземления жгута проводов и снять провод заземления (3) жгута проводов. |
| 7. | Снять разъем (1) жгута проводов вверх от корпуса блока предохранителей переднего отсека. |
| 8. | Отсоединить переходный разъем (4) соединения жгута проводов. |

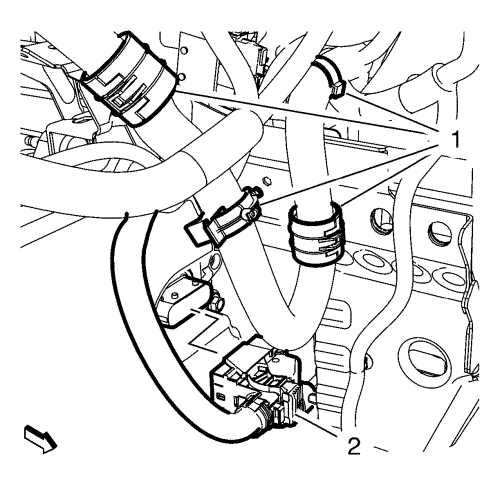

| 9. | Отсоединить 4 зажима (1) жгута проводов. |
| 10. | Отсоединить разъем жгута проводов (2) коробки передач от коробки передач. |
| 11. | Снять крышку впускного коллектора. См. Замена крышки впускного коллектора |

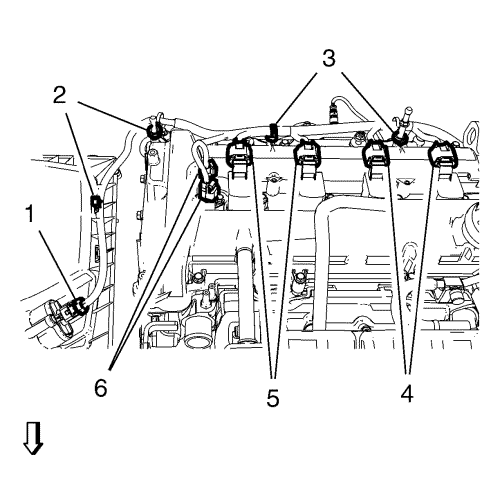

| 12. | Отсоединить разъем жгута проводов (1) массового расхода воздуха и освободить 4 зажима жгута проводов (2, 3). |
| 13. | Отсоединить разъем (6) жгута проводов электромагнитного клапана исполнительного устройства регулировки положения распределительного вала впускных/выпускных клапанов. |
| 14. | Отсоединить 4 разъема жгута проводов модуля катушки зажигания(4, 5). |
| 15. | Снять задний выпускной воздуховод воздушного фильтра. См. Замена заднего выпускного воздуховода воздушного фильтра |

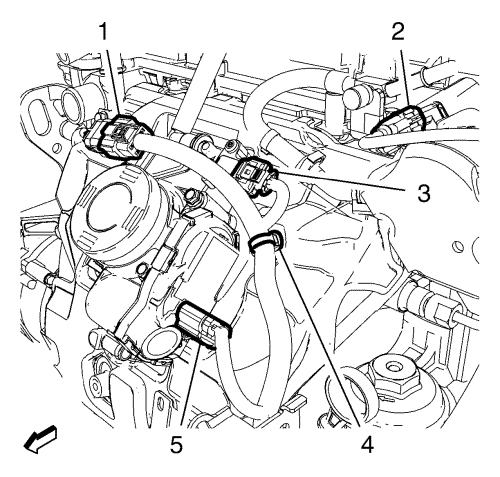

| 16. | Отсоединить жгут проводов двигателя (1) от разъема жгута проводов топливного инжектора распределенного впрыска. |
| 17. | Отсоединить разъем (5) жгута проводов корпуса дроссельной заслонки и разъем (3) жгута проводов датчика абсолютного давления в коллекторе. |
| 18. | Освободить зажим (4) крепления жгута проводов от впускного коллектора. Сдвинуть в сторону жгут проводов. |
| 19. | Отсоединить разъем (2) жгута проводов топливного насоса. |
| 20. | Освободить 3 зажима жгута проводов (1) от крышки топливного насоса. |

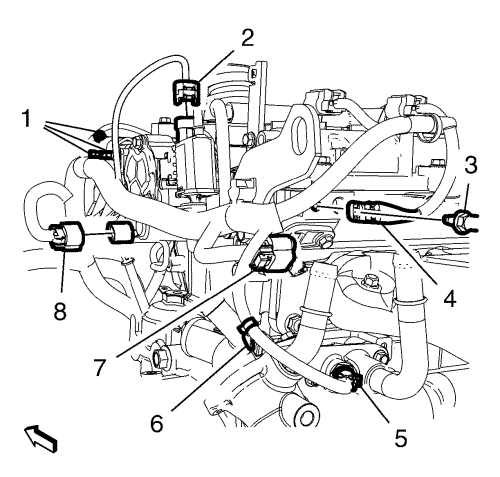

| 21. | Отсоединить разъем жгута проводов (2) клапана продувки адсорбера системы улавливания паров бензина и разъем жгута проводов датчика положения впускного распределительного вала (8). |
| 22. | Отсоединить разъем (7) жгута проводов датчика положения распределительного вала выпускных клапанов. |
| 23. | Отвернуть болт (3) провода заземления жгута проводов и снять провод заземления (4) жгута проводов. |
| 24. | Отсоединить разъем жгута проводов датчика температуры охлаждающей жидкости двигателя (5) и освободить из зажима жгут проводов (6). |
| 25. | Поднять и подпереть автомобиль. См. Подъем и пользование домкратом на автомобиле |
| 26. | Если имеется, снимите изолятор моторного отсека. См. Замена изолятора переднего отсека |

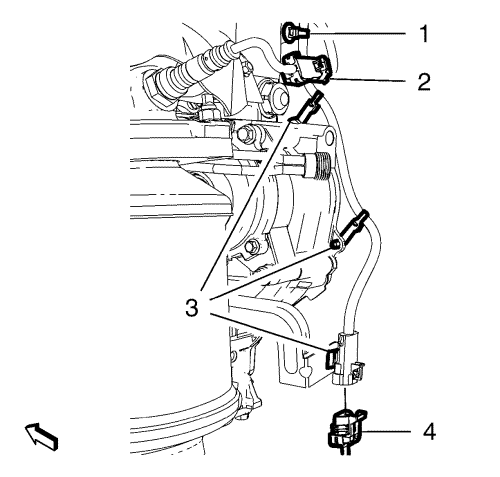

| 27. | Отсоединить разъем жгута проводов (4) обогреваемого кислородного датчика и освободить 4 зажима жгута проводов (1, 3). |
| 28. | Отсоединить 2 зажима (1) жгута проводов. |
| 29. | Отсоединить разъем (2) жгута проводов подогреваемого датчика кислорода. Сдвинуть в сторону жгут проводов. |

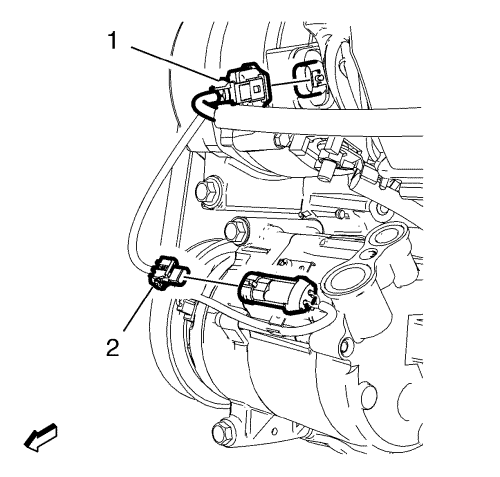

| 30. | Отсоединить разъем жгута проводов (1) генератора и разъем жгута проводов кондиционера (2). |

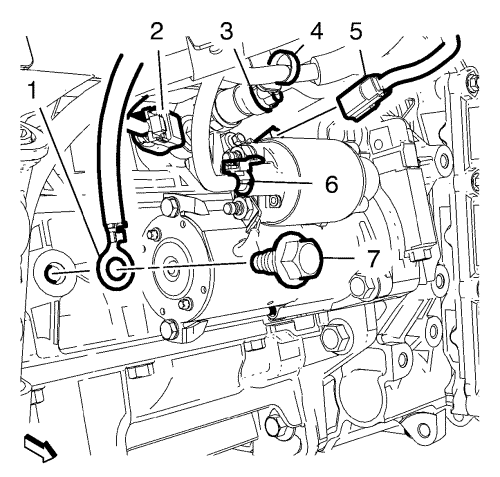

| 31. | Отсоединить разъем жгута проводов датчика положения коленчатого вала (5). |
| 32. | Отсоединить разъем (3) жгута проводов реле давления моторного масла и разъем (2) жгута проводов датчика детонации. |
| 33. | Отсоединить разъем жгута проводов (6) стартера и освободить зажим жгута проводов (4). |
| 34. | Отвернуть болт (7) провода заземления жгута проводов и снять провод заземления (1) жгута проводов. |
| 35. | Опустить автомобиль. |
| 36. | Снять жгут проводов двигателя с автомобиля. |
| 1. | Установить жгут проводов двигателя на автомобиль. |
| 2. | Поднять автомобиль. |
|
Осторожно:
См. Предупреждение о крепежных деталях |
| 3. | Установить провод заземления жгута проводов (1) и болт провода заземления жгута проводов (7) и затянуть его с моментом затяжки 9 N·m (80 фунт-дюймов). |
| 4. | Подсоединить разъем жгута проводов (6) стартера и закрепить в зажиме жгут проводов (4). |
| 5. | Подсоединить разъем (3) жгута проводов реле давления моторного масла и разъем (2) жгута проводов датчика детонации. |
| 6. | Подсоединить разъем жгута проводов датчика положения коленчатого вала (5). |
| 7. | Подсоединить разъем жгута проводов (1) генератора и разъем жгута проводов кондиционера (2). |
| 8. | Подсоединить разъем (2) жгута проводов подогреваемого датчика кислорода. |
| 9. | Подсоединить 4 зажима (1, 3) жгута проводов. |
| 10. | Подсоединить разъем жгута проводов (4) обогреваемого кислородного датчика и закрепить 4 зажима жгута проводов (1, 3). |
| 11. | Если имеется, установите изолятор моторного отсека. См. Замена изолятора переднего отсека |
| 12. | Опустить автомобиль. |
| 13. | Подсоединить разъем жгута проводов датчика температуры охлаждающей жидкости двигателя (5) и освободить из зажима жгут проводов (6). |
| 14. | Установить провод заземления жгута проводов (4) и болт провода заземления жгута проводов (3) и затянуть его с моментом затяжки 9 N·m (80 фунт-дюймов). |
| 15. | Подсоединить разъем (7) жгута проводов датчика положения распределительного вала выпускных клапанов. |
| 16. | Подсоединить разъем жгута проводов (2) клапана продувки адсорбера системы улавливания паров бензина и разъем жгута проводов датчика положения впускного распределительного вала (8). |
| 17. | Закрепить в 3 зажимах жгут проводов (1) на крышке топливного насоса. |
| 18. | Подсоединить разъем (2) жгута проводов топливного насоса. |
| 19. | Закрепить зажим (4) крепления жгута проводов от впускного коллектора. |
| 20. | Подсоединить жгут проводов двигателя (1) к разъему жгута проводов топливного инжектора распределенного впрыска. |
| 21. | Подсоединить разъем (5) жгута проводов корпуса дроссельной заслонки и разъем (3) жгута проводов датчика абсолютного давления в коллекторе. |
| 22. | Установить задний выпускной воздуховод воздушного фильтра. См. Замена заднего выпускного воздуховода воздушного фильтра |
| 23. | Подсоединить 4 разъема жгута проводов модуля катушки зажигания(4, 5). |
| 24. | Подсоединить разъем (6) жгута проводов электромагнитного клапана исполнительного устройства регулировки положения распределительного вала впускных клапанов. |
| 25. | Зафиксировать 4 зажима (2, 3) жгута проводов подсоединить разъем (1) жгута проводов массового расхода воздуха. |
| 26. | Установить крышку впускного коллектора. См. Замена заднего выпускного воздуховода воздушного фильтра |
| 27. | Подсоединить разъем жгута проводов (2) коробки передач к коробке передач. |
| 28. | Подсоединить 4 зажима (1) жгута проводов. |
| 29. | Подсоединить переходный разъем (4) соединения жгута проводов. |
| 30. | Подсоединить разъем (1) жгута проводов к корпусу блока предохранителей переднего отсека. |
| 31. | Подсоединить провод заземления (3) жгута проводов и завернуть гайку (2) провода заземления жгута проводов; затянуть гайку с моментом затяжки 9 N·m (80 фунт-дюймов). |
| 32. | Установить блок предохранителей переднего отсека. См. Замена блока предохранителей переднего отделения |
| 33. | Установите аккумуляторный ящик. См. Поддон аккумулятора Замена : без системы пуска/останова |
| 34. | Подсоединить 3 жгута проводов (2) к модулю управления двигателем (1). |
| 35. | Подсоедините минусовый провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова |
| 36. | Установить крышку на аккумуляторную батарею, если она устанавливается. См. Замена крышки аккумулятора |
