Orlando |
||||||||
|
|
|
|||||||
| 1. | Отсоедините отрицательной провод аккумулятора. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова |
| 2. | Снять крышку с блока предохранителей в переднем отсеке. См. Замена крышки блока предохранителей в переднем отсеке |

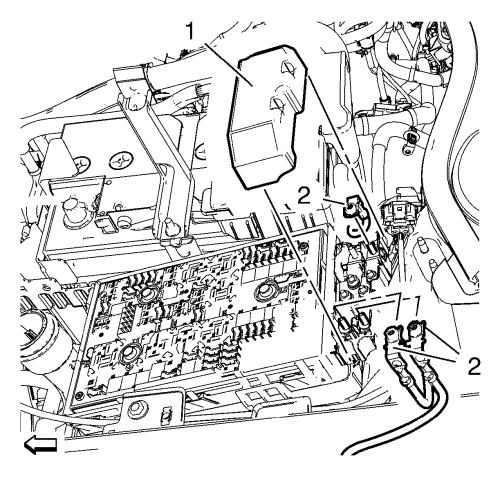

| 3. | Откройте крышку корпуса блока предохранителей переднего отделения 1 и снимите гайку (2) жгута проводов рулевого управления с усилителем 3. |

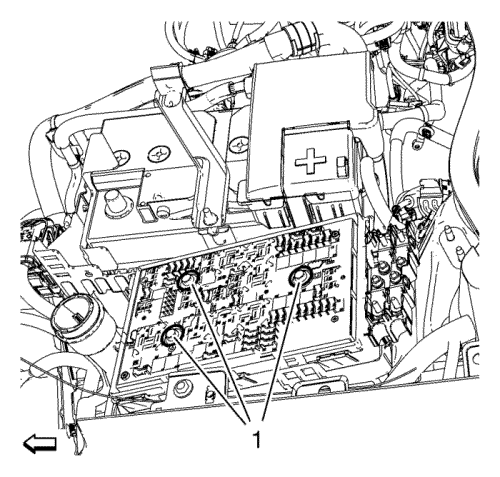

| Примечание: Болты (1) на конце резьбы загерметизированы, чтобы их было невозможно снять с блока предохранителей. |
| 4. | Снимите болт (1) блока предохранителей переднего отсека 3 и источник питания 2 с жгутом проводов блока предохранителей переднего отсека. |

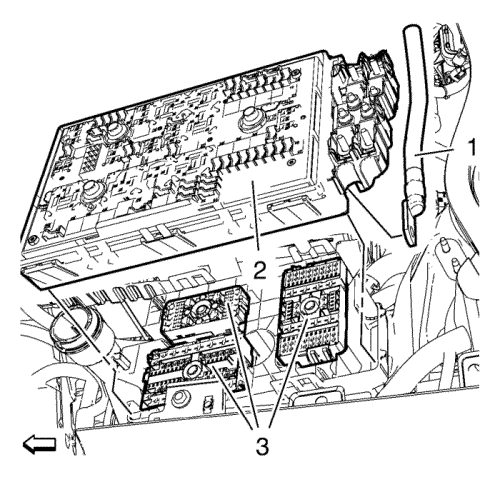

| 5. | Откройте фиксирующие выступы и снимите блок предохранителей (3) переднего отделения. |
| 1. | Прижмите 3 электрических разъема (3) перед установкой блока предохранителей переднего отделения (2). |
|
Осторожно:
См. Предупреждение о крепежных деталях |
| 2. | Установить источник питания (1) со жгутом проводов блока предохранителей переднего отсека и затянуть с моментом 12 N·m (106 фунт-дюймов). |
| 3. | Установить 3 болт блока предохранителей переднего отсека (1) и затянуть с моментом затяжки 7,2 N·m (64 фунт-дюйма). |
| 4. | Установить 3 гайки жгута проводов рулевого управления с усилителем (2) и затянуть с моментом затяжки 4,7 N·m (42 фунт-дюйма). |
| 5. | Закрыть крышку корпуса блока предохранителей в переднем отсеке (1) |
| 6. | Установить крышку блока предохранителей переднего отсека. См. Замена крышки блока предохранителей в переднем отсеке |
| 7. | Присоедините отрицательной провод аккумулятора. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова |
