Orlando |
||||||||
|
|
|
|||||||
| 1. | Снять крышку аккумулятора. См. Замена крышки аккумулятора |
| 2. | Отсоединить минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова |
| 3. | Снимите охладитель нагнетаемого воздуха. См. Охладитель заправляемого воздуха Замена : Дизельный двигатель и LUJ с МКПП |
| 4. | Поднять и подпереть автомобиль. См. Подъем и пользование домкратом на автомобиле |
| 5. | Опорожните систему охлаждения. См. Система охлаждения Слив и заправка |
| 6. | Снять верхние кронштейны радиатора. См. Замена верхнего кронштейна радиатора |
| 7. | Снять изоляторы опорных кронштейнов радиатора. |

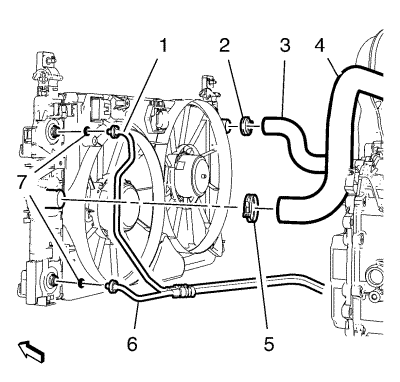

| 8. | Снять хомут (2) и выпускной шланг (3) с радиатора. |
| 9. | Снять хомут (5) и впускной шланг (4) с радиатора (1). |
| 10. | Снять с радиатора защитные кольца и верхнюю и нижнюю трубки (1, 6) трансмиссионной жидкости с уплотнительными кольцами (7). |
| 11. | Снять кожух (1)вентилятора охлаждения двигателя вверх с 4 зажимов радиатора (2, 3) и разместить его внутри автомобиля. |
| Примечание: Кожух (2) охлаждающего вентилятора двигателя должен остаться на автомобиле. |
| 12. | Отвести конденсатор (3) кондиционера воздуха и закрепить предохранительными ремнями. |
| 13. | Снять радиатор (1) с автомобиля в направлении вверх. |
| 1. | Установить радиатор (1) на его нижние опорные кронштейны. |
| 2. | Установить кожух (1) охлаждающего вентилятора двигателя на 4 зажима радиатора (2, 3). |
| 3. | Установить на радиатор 2 НОВЫХ уплотнительных кольца (7) трансмиссионной жидкости и прикрепить верхнюю и нижнюю трубки (1, 6) трансмиссионной жидкости с защитными кольцами. |
| 4. | Подсоединить впускной шланг (4) радиатора к радиатору (1) и установить хомут на впускной шланг радиатора 5. |
| 5. | Подсоединить выпускной шланг (3) радиатора к радиатору (1) и установить хомут на выпускной шланг радиатора (2). |
| 6. | Установить изоляторы опорных кронштейнов радиатора. |
| 7. | Установить верхние кронштейны радиатора. См. Замена верхнего кронштейна радиатора |
| 8. | Установите охладитель нагнетаемого воздуха. См. Охладитель заправляемого воздуха Замена : Дизельный двигатель и LUJ с МКПП |
| 9. | Опустить автомобиль и снять с опор. |
| 10. | Подсоедините минусовый провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова |
| 11. | Установите крышку аккумулятора. См. Замена крышки аккумулятора |
| 12. | Заправьте систему охлаждения. См. Система охлаждения Слив и заправка |
| 13. | Залить трансмиссионную жидкость до необходимого уровня. См. Проверка состояния и уровня масла в коробке передач |
