Orlando |
||||||||
|
|
|
|||||||
| 1. | Снять крышку аккумулятора. См. Замена крышки аккумулятора |
| 2. | Отсоединить минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова |
| 3. | Снять всасывающий воздушный канал. См. Замена всасывающего воздушного канала |
| 4. | Снять воздушное уплотнение радиатора. |
| 5. | Отсоединить разъем жгута проводов датчика давления хладагента кондиционера от конденсатора кондиционера. |

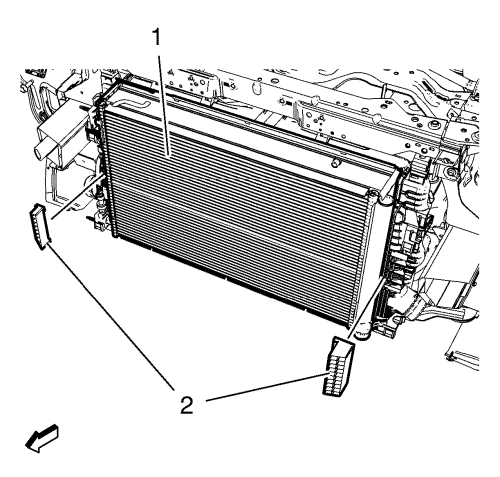

| 6. | Отсоединить 2 защитных щитка (2) от радиатора (1). |

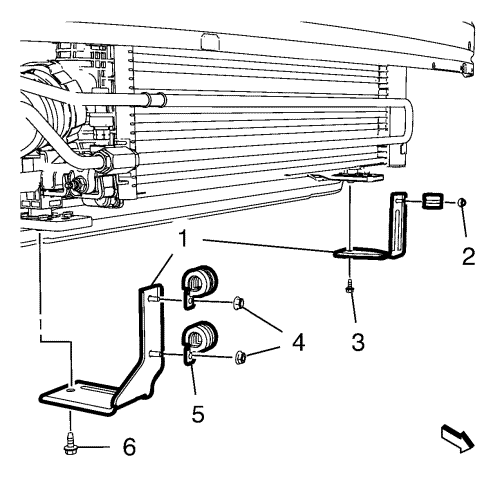

| 7. | При наличии открутить 3 гайки (2, 4) хомута шланга кронштейнов трубки контура охлаждения рабочей жидкости гидроусилителя рулевого управления. |
| 8. | При наличии снять 3 хомута шлангов (5). |
| 9. | При наличии открутить 2 болта (3, 6) кронштейна трубки контура охлаждения рабочей жидкости гидроусилителя рулевого управления. |
| 10. | При наличии снять 2 кронштейна (1) трубки контура охлаждения рабочей жидкости гидроусилителя рулевого управления. |

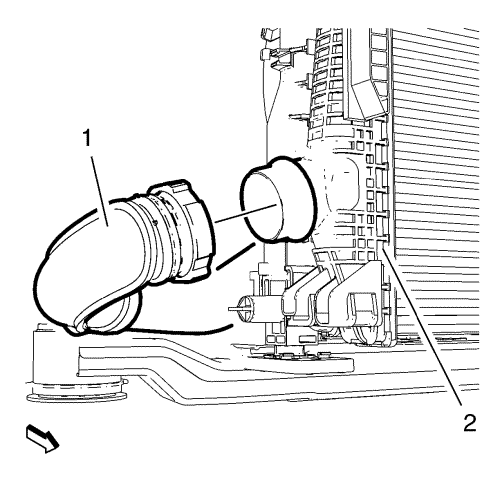

| 11. | Снять впускной шланг (1) с охладителя нагнетаемого воздуха (2). |

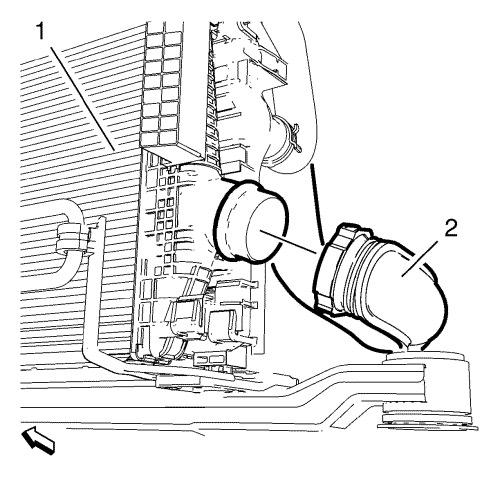

| 12. | Снять выпускной шланг (2) с охладителя нагнетаемого воздуха (1). |
| Примечание: С модулем охлаждения следует обращаться с особой осторожностью. |

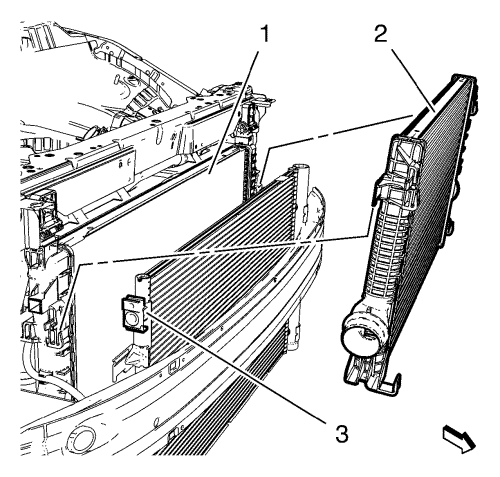

| 13. | Снять конденсатор (3) с охладителя нагнетаемого воздуха (2) и закрепить ремнями. |
| 14. | Снять охладитель нагнетаемого воздуха (2) с радиатора (1). |
| Примечание: С модулем охлаждения следует обращаться с особой осторожностью. |
| 1. | Установить охладитель нагнетаемого воздуха (2) на радиатор (1). |
| 2. | Снять ремни крепления и установить конденсатор (3) на охладитель нагнетаемого воздуха (2). |
| 3. | Подсоединить выпускной шланг (2) к охладителю нагнетаемого воздуха (1). |
| 4. | Подсоединить впускной шланг (1) к охладителю нагнетаемого воздуха (2). |
|
Осторожно:
См. Предупреждение о крепежных деталях |
| 5. | При наличии установить 2 кронштейна (1) трубки контура охлаждения рабочей жидкости гидроусилителя рулевого управления. |
| 6. | При наличии закрутить 2 болта (3, 6) кронштейнов трубки контура охлаждения рабочей жидкости гидроусилителя рулевого управления и затянуть с моментом 9 N·m (80 фунт-футов). |
| 7. | При наличии установить 3 хомута шлангов (5). |
| 8. | При наличии закрутить 3 гайки (2, 4) хомутов шлангов на кронштейнах трубки контура охлаждения рабочей жидкости гидроусилителя рулевого управления и затянуть с моментом 9 N·m (80 фунт-футов). |
| 9. | С помощью зажимов закрепить 2 защитных щитка (2) радиатора (1). |
| 10. | Присоединить разъем жгута проводов датчика давления хладагента кондиционера к конденсатору кондиционера. |
| 11. | Установить воздушное уплотнение радиатора. |
| 12. | Установить всасывающий воздушный канал. См. Замена всасывающего воздушного канала |
| 13. | Подсоедините минусовый провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова |
| 14. | Установите крышку аккумулятора. См. Замена крышки аккумулятора |
