Впускной коллектор Замена
Специальный инструмент
• |
EN-34730-91
Датчик давления топлива
|
Эквивалентные местные инструменты см. Специальный инструмент .
Процедура демонтажа
2.
| Отсоединить минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова |
4.
| Поместить снизу поддон. |
5.
| Сбросить давление топлива с помощью контрольного соединения с манометром EN-34730-91 . |

8.
| Отсоединить жгут проводов (3) кислорода. |
9.
| Снять кронштейн (1) жгута проводов со впускного коллектора (2). |

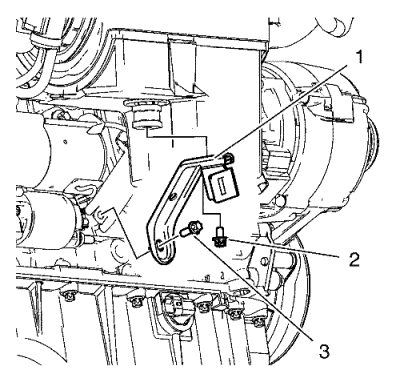

10.
| Отвернуть 2 болта (2, 3) подкоса впускного коллектора. |
11.
| Снять подкос (1) впускного коллектора. |

14.

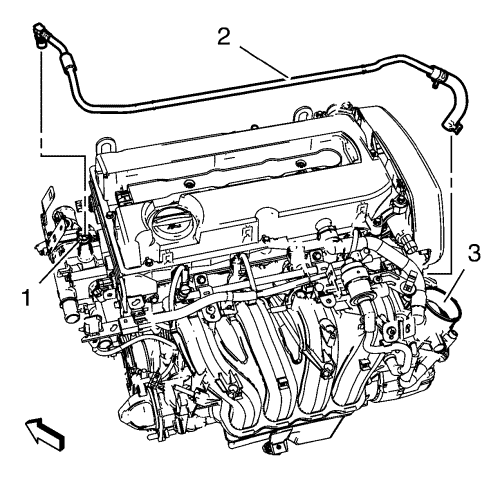

| Установить на отверстия вентиляционной трубки топливного бака (1) заглушки EN-6015 . |

15.
| Отсоединить разъем жгута проводов (3). |
17.

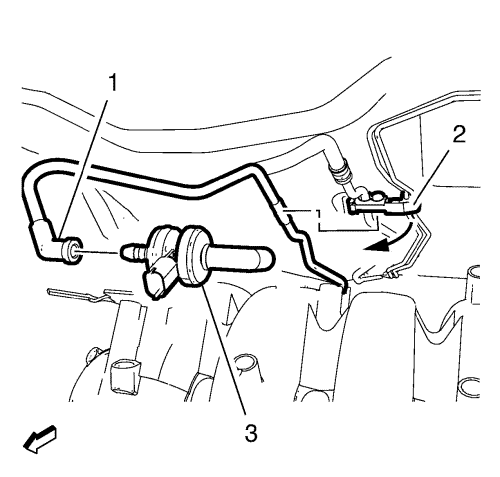

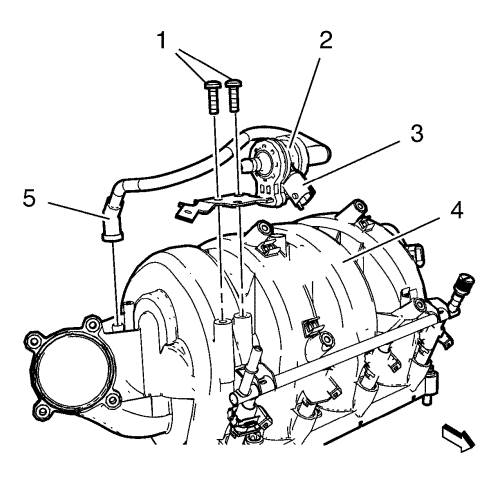

| Выкрутить 2 болта (1) кронштейна адсорбера системы улавливания паров топлива. |
18.
| Снять электромагнитный клапан (2) продувки адсорбера системы улавливания паров бензина и резиновую подвеску со впускного коллектора (4). |
19.
| Установить на отверстия вентиляционной трубки топливного бака заглушки EN-6015 . |

21.

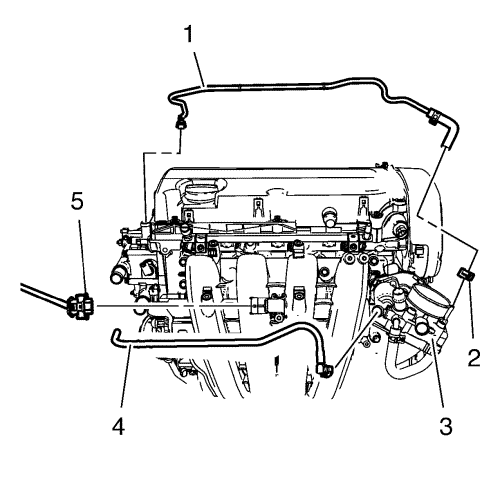

| Освободить трубку подвода топлива (1) от трубы топливного распределителя системы распределенного впрыска топлива (3). |
22.
| Установить заглушки CH-807 на трубку подвода топлива (1) и трубу топливного распределителя системы распределенного впрыска топлива (3). |


24.
| Отсоединить разъем жгута проводов датчика абсолютного давления в коллекторе (5). |
27.
| Снять жгут проводов управления двигателем и жгут проводов топливных форсунок. |

29.
| Снять впускной шланг (2) подогревателя корпуса дроссельной заслонки. |

31.

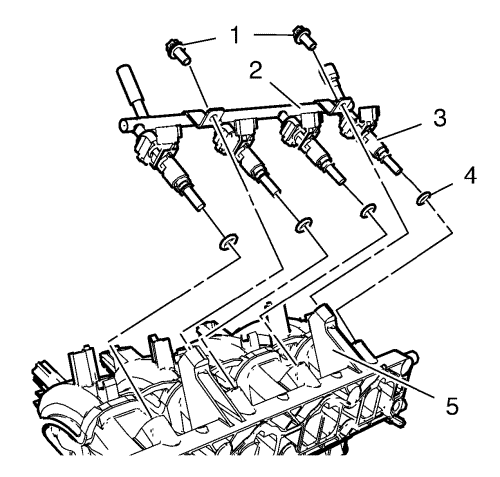

| Отвернуть 2 болта (1) трубы топливного распределителя системы распределенного впрыска топлива. |
32.
| Снять трубу топливного распределителя системы распределенного впрыска топлива (2) вместе с топливными форсунками (4) со впускного коллектора (5). |
33.
| Снять 4 уплотнительных кольца (4) с топливных форсунок системы распределенного впрыска топлива. |

34.

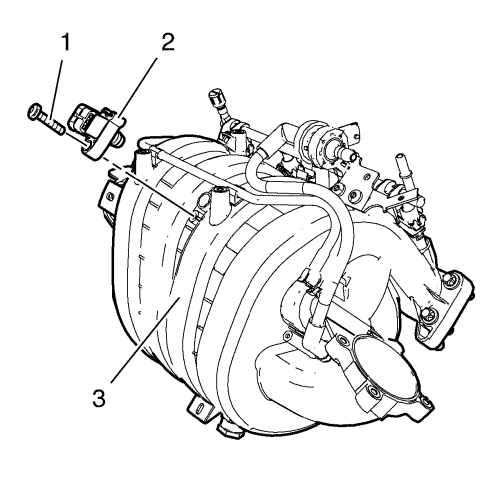

| Снимите болт датчика абсолютного давления в коллекторе (1). |
35.
| Снять датчик абсолютного давления в коллекторе (2) со впускного коллектора (3). |

36.

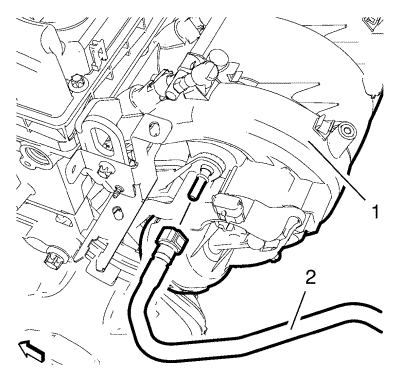

| Отсоединить вакуумную трубку (2) тормозного усилителя от впускного коллектора (1). |

37.

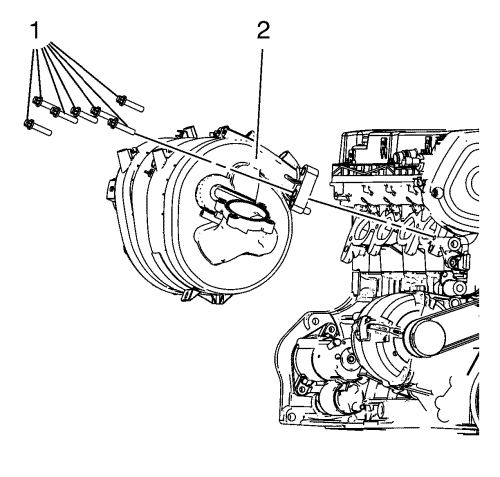

| Отвернуть 7 болтов (1) впускного коллектора. |
38.
| Снять впускной коллектор (2). |

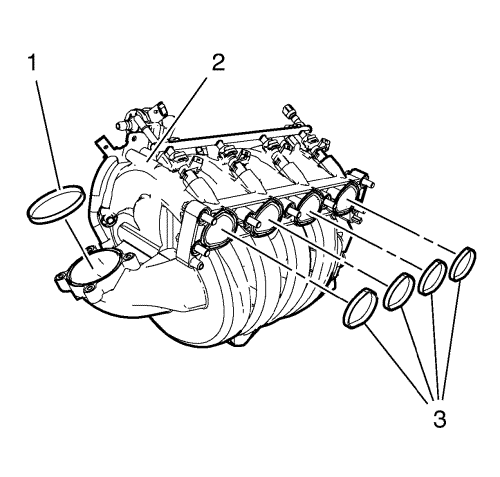

39.
| Снять прокладки (1, 3) впускного коллектора со впускного коллектора (2). |

40.

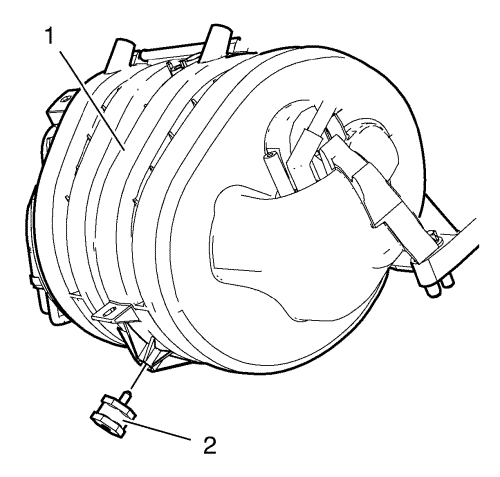

| Снять резиновый кронштейн (2) со впускного коллектора (1). |
Процедура чистки и проверки
Очистить и проверить впускной коллектор. См. Очистка и осмотр впускного коллектора : LDE, LED, LFJ, LXV, 2H0, LUW, LFH
Процедура установки
1.
| Очистить уплотнительные поверхности. |

2.
| Установить резиновый кронштейн (2) на впускной коллектор (1). |

3.
| Установить НОВЫЕ прокладки (1, 3) на впускной коллектор (2). |

4.
| Установить впускной коллектор (2), завернуть 7 болтов (1) впускного коллектора и затянуть их с моментом затяжки 20N·m (15 фунт-футов). |

5.
| Установить датчик абсолютного давления в коллекторе (2) на впускной коллектор (3). |
6.
| Завернуть болт (1) датчика абсолютного давления в коллекторе и затянуть его с моментом затяжки 6 N·m (53 фунт-дюймов). |

7.
| Установить 4 уплотнительных кольца (4) на топливные форсунки системы распределенного впрыска топлива. |
8.
| Установить трубу топливного распределителя системы распределенного впрыска топлива (2) вместе с топливными форсунками (3) на впускной коллектор (5). |
9.
| Завернуть 2 болта (1) трубы топливного распределителя системы распределенного впрыска топлива и затянуть их с моментом затяжки 8 N·m (71 фунт-дюймов). |

10.
| Подсоединить вакуумную трубку (2) тормозного усилителя к впускному коллектору (1). |

12.

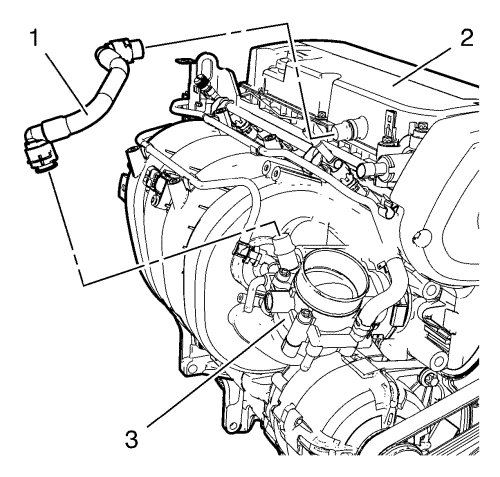

| Подсоединить впускной шланг (2) подогревателя корпуса дроссельной заслонки. |

15.
| Подсоединить впускной шланг (1) подогревателя корпуса дроссельной заслонки на корпус дроссельной заслонки (3) и установить хомут (2). |
16.
| Подсоединить разъем жгута проводов датчика абсолютного давления в коллекторе (5). |
17.
| Установить жгут проводов управления двигателем и жгут проводов топливных форсунок. |


19.

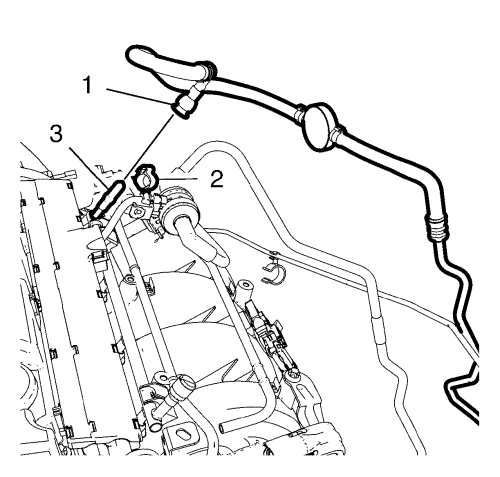

| Снять заглушки CH-807 с трубки подвода топлива (1) и с трубы топливного распределителя (3) системы распределенного впрыска топлива. |
21.
| Прикрепить трубку подвода топлива (1) к зажиму (2) трубки подвода топлива. |

22.
| Установить электромагнитный клапан (2) продувки адсорбера системы улавливания паров бензина и резиновую подвеску на впускной коллектор (4). |
23.
| Завернуть 2 болта (1) кронштейна адсорбера системы улавливания паров топлива и затянуть их моментом 8 N·m (71 фунт-дюймов). |
25.
| Подсоединить разъем жгута проводов (3). |

26.
| Снять заглушку EN-6015 с вентиляционной трубки (1) топливного бака. |

29.
| Установить подкос (1) впускного коллектора. |
30.
| Установить 2 болта (2, 3) подкоса впускного коллектора и затянуть их с моментом затяжки 8 N·m (71 фунт-дюймов). |

31.
| Установить кронштейн (1) жгута проводов на впускной коллектор (2). |
32.
| Подсоединить жгут проводов (3) кислорода. |
36.
| Подсоедините минусовый провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова |
