Orlando |
||||||||
|
|
|
|||||||
| 1. | Откройте капот. |
| 2. | Снять выпускной воздуховод воздушного фильтра. См. Выпускной воздуховод воздушного фильтра Замена |

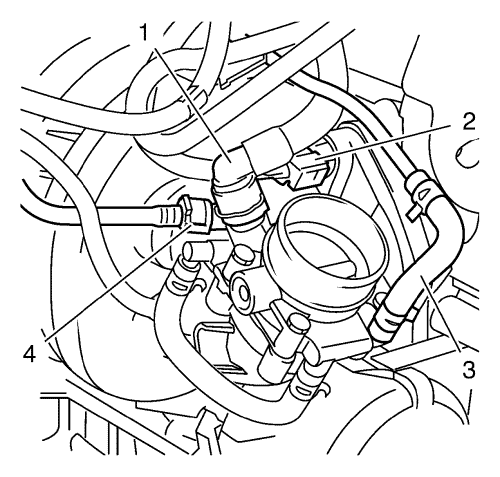

| 3. | Отсоединить разъем жгута проводов (2). |
| 4. | Отсоединить трубопровод принудительной вентиляции картера (1). |
| 5. | Поместить снизу емкость для сбора жидкости. |
| 6. | Отсоединить выпускную трубку (4) подогревателя корпуса дроссельной заслонки. |
| 7. | Отсоединить впускную трубку (3) подогревателя корпуса дроссельной заслонки. |

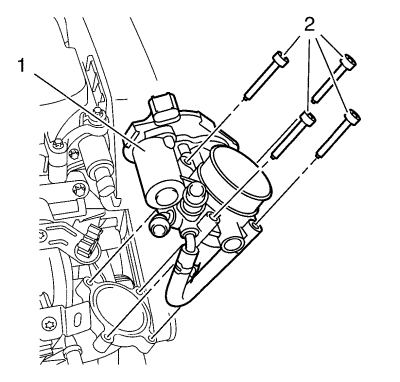

| 8. | Отвернуть 4 болта (2) корпуса дроссельной заслонки. |
| 9. | Снять корпус дроссельной заслонки (1). |
| 10. | Снять и ВЫБРОСИТЬ прокладку переходника корпуса дроссельной заслонки. |
| 1. | Установить НОВУЮ прокладку корпуса дроссельной заслонки. |
| 2. | Установить корпус дроссельных заслонок (1). |
|
Осторожно:
См. Предупреждение о крепежных деталях |
| 3. | Вставить 4 болта корпуса дроссельной заслонки (2) и затянуть их с моментом затяжки 8 N·m (71 фунт-дюймов). |
| 4. | Подсоединить впускную трубку (3) подогревателя корпуса дроссельной заслонки. |
| 5. | Подсоединить выпускную трубку (4) подогревателя корпуса дроссельной заслонки. |
| 6. | Подсоединить трубопровод принудительной вентиляции картера (1). |
| 7. | Подсоединить разъем жгута проводов (2). |
| 8. | Установите выпускной воздуховод воздушного фильтра. См. Выпускной воздуховод воздушного фильтра Замена |
| 9. | С помощью диагностического прибора сбросить данные регулировки потока топлива. См. Программирование и настройка блока управления двигателем : LNP → LAF, LEA или LUK |
| 10. | Закройте капот. |
