| 1. | Снять переходник выпускного водяного патрубка двигателя. См. Замена переходника выпускного водяного патрубка двигателя : 2.0L дизельный LNP |
| 2. | Снять перепускной шланг термостата. См. Замена перепускного шланга термостата |

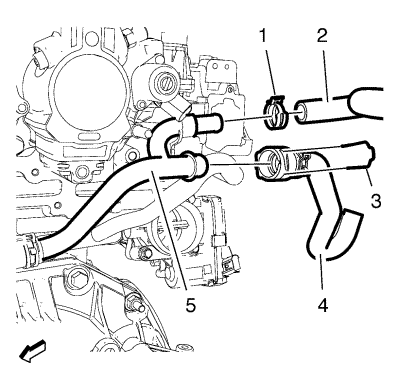

| 3. | Снять хомут (1) и отсоединить передний выпускной шланг расширительного бачка (2) от выпускной трубки (5) расширительного бачка. |
| 4. | Снять хомут (3) и отсоединить выпускной шланг отопителя (4) от выпускной трубки (5) расширительного бачка. |
| 5. | Снять хомут (5) заднего выпускного шланга расширительного бачка. |

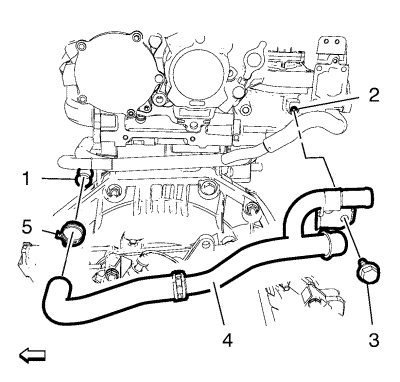

| 6. | Отвернуть болт (3) кронштейна выпускной трубки расширительного бачка от впускного коллектора (2). |
| 7. | Отсоединить задний выпускной шланг расширительного бачка вместе с выпускной трубкой (4) расширительного бачка от перепускной трубки (1) термостата. |
| 8. | Снять корпус дроссельной заслонки в сборе. См. Замена корпуса дросселя в сборе |
| 9. | Снять хомут (2) выпускного шланга радиатора моторного масла и отсоединить выпускной шланг (3) радиатора моторного масла от перепускной трубки (1) термостата. |
| 10. | Снять выхлопной сажевый фильтр. См. Сажевый фильтр выхлопной системы Замена : 2.0L дизельный LNP |

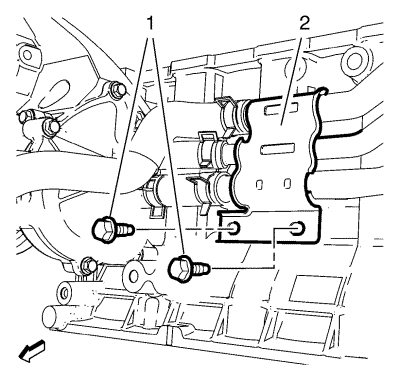

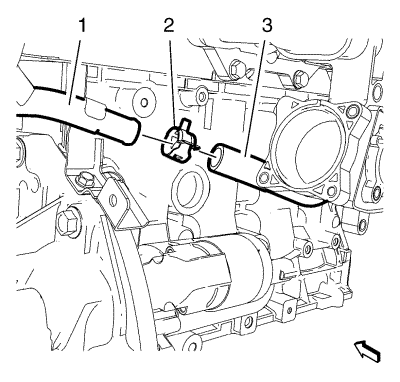

| 11. | Отвернуть 2 болта (1) перепускной трубки термостата от кронштейна (2) перепускной трубки термостата. |
| 12. | Снять хомут впускного шланга насоса охлаждающей жидкости и хомут (1) перепускного шланга термостата с перепускных трубок термостата. |
| 13. | Освободить хомут впускного шланга охлаждающей жидкости двигателя от перепускной трубки термостата и отодвинуть перепускные трубки термостата вместе с кронштейном (2) перепускных трубок термостата в сторону (показано стрелкой). |

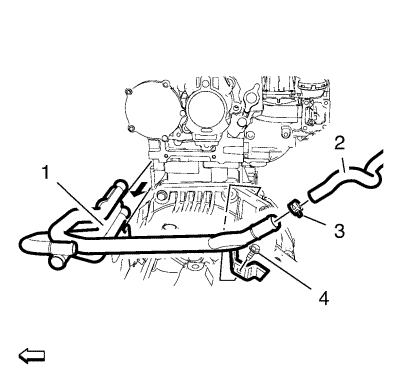

| 14. | Снять хомут (3) возвратного шланга охлаждения коллектора системы рециркуляции выхлопных газов и отсоединить возвратный шланг (2) охлаждения коллектора системы рециркуляции выхлопных газов от перепускной трубки (1) термостата. |
| 15. | Отвернуть болт (4) крепления кронштейна перепускной трубки термостата и снять перепускную трубку (1) термостата в направлении, показанном стрелкой. |
|
Осторожно:
См. Предупреждение о крепежных деталях |
| 1. | Установить перепускную трубку (1) термостата на двигатель и завернуть болт (4) крепления кронштейна перепускной трубки термостата. Затяните болт с моментом затяжки 10 Н м (89 фунт-дюйм). |
| 2. | Подсоединить возвратный шланг (2) охлаждения коллектора системы рециркуляции выхлопных газов к перепускной трубке (1) термостата и установить хомут (3) возвратного шланга охлаждения коллектора системы рециркуляции выхлопных газов. |
| 3. | Установить перепускные трубки термостата вместе с кронштейном (2) на перепускной шланг термостата и впускной шланг (4) охлаждающей жидкости двигателя. |
| 4. | Установить хомут (3) впускного шланга охлаждающей жидкости двигателя на перепускную трубку (2) термостата. |
| 5. | Установить хомут перепускного шланга термостата и хомут (1) впускного шланга насоса охлаждающей жидкости. |
| 6. | Завернуть 2 болта (1) перепускной трубки термостата в кронштейн (2) перепускной трубки термостата и затянуть их с моментом затяжки 22 N·m (16 фунт-футов). |
| 7. | Установить выхлопной сажевый фильтр. См. Сажевый фильтр выхлопной системы Замена : 2.0L дизельный LNP |
| 8. | Установить хомут (2) выпускного шланга радиатора моторного масла и подсоединить выпускной шланг (3) радиатора моторного масла на перепускную трубку (1) термостата. |
| 9. | Установить корпус дроссельной заслонки в сборе. См. Замена корпуса дросселя в сборе |
| 10. | Подсоединить задний выпускной шланг расширительного бачка вместе с выпускной трубкой (4) расширительного бачка к перепускной трубке (1) термостата и установить хомут (5) заднего выпускного шланга расширительного бачка. |
| 11. | Завернуть болт (3) кронштейна выпускной трубки расширительного бачка во впускной коллектор (2) и затянуть его с моментом затяжки 9 N·m (80 фунт-дюймов). |
| 12. | Подсоединить выпускной шланг (4) отопителя к выпускной трубке (5) расширительного бачка и установить хомут выпускного шланга (3) отопителя. |
| 13. | Установить хомут (1) и подсоединить передний выпускной шланг расширительного бачка (2) к выпускной трубке (5) расширительного бачка. |
| 14. | Установить перепускной шланг термостата. См. Замена перепускного шланга термостата |
| 15. | Установить переходник выпускного водяного патрубка двигателя. См. Замена переходника выпускного водяного патрубка двигателя : 2.0L дизельный LNP |
