Замена кронштейна клапана модулятора давления в тормозной системе


Специальный инструмент


CH-558-10  Крышка


Эквивалентные местные инструменты см. Специальный инструмент .

Предупреждение: См. Предупреждение: тормозная жидкость способна вызвать раздражение .

Осторожно: См. Предупреждение об опасности тормозной жидкости для окрашенных поверхностей и электрооборудования .

Процедура демонтажа
1. Повернуть переключатель зажигания в положение OFF.
2. Удалите полку для аккумуляторной батареи. См. Поддон аккумулятора Замена : без системы пуска/останова

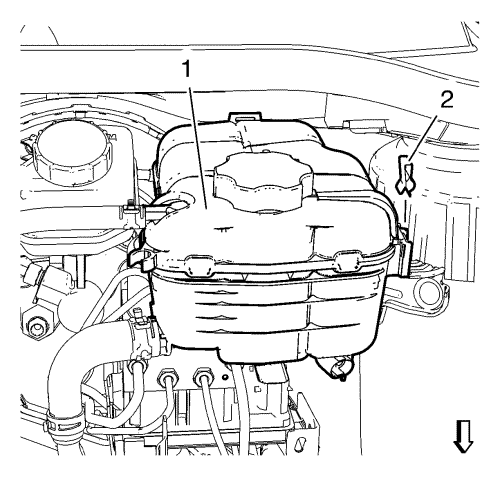

          2191081
Примечание: НЕ отсоединять шланги охлаждающей жидкости двигателя.
3. Снять зажим (2) расширительного бачка радиатора.
4. Снимите расширительный бачок радиатора (1).
5. Отвести расширительный бачок (1) радиатора в сторону.

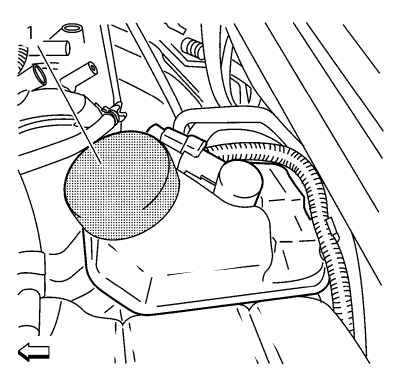

          2027346
6. Снять крышку бачка для тормозной жидкости и установить крышку CH-558-10  (1) во избежание утечки и загрязнения жидкости.


7. Отсоединить электрический разъем от EBCM/EBTCM.

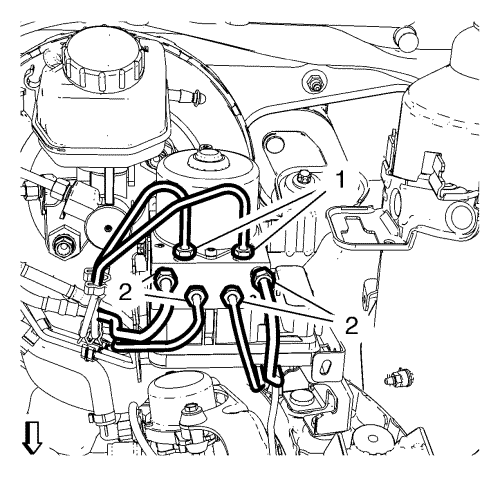

          2501292
Примечание: Закрыть фитинги тормозных трубок во избежание загрязнения и утечки тормозной жидкости.
8. Снять 6 тормозных трубок (1, 2) с BPMV.

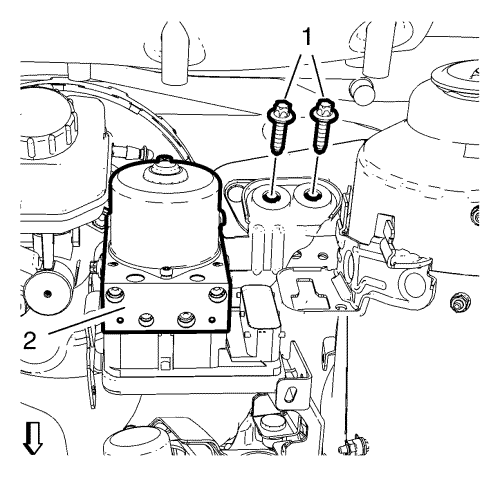

          2501297
9. Снять 2 болта (2) кронштейна BPMV.
10. Снять кронштейн BPMV в сборе (1).

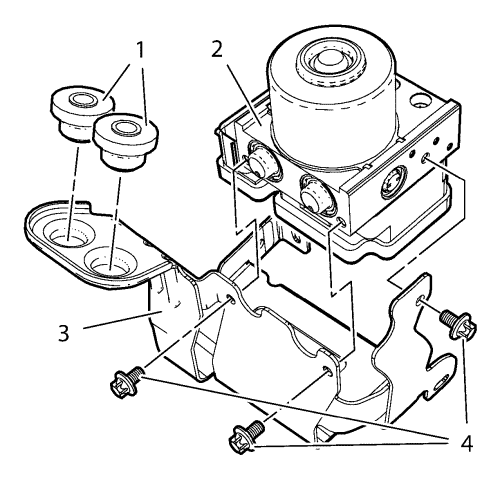

          2027916
11. Снять 3 болта (4) кронштейна BPMV.
12. Снять BPMV (2).
13. Снять изолятор (1) BPMV с кронштейна (4) BPMV.

Процедура установки
          2027916
1. Установить изолятор (1) BPMV на кронштейн (3) BPMV.
2. Установить BPMV (2).
Осторожно: См. Предупреждение о крепежных деталях .
3. Установить 3 болта (4) кронштейна BMPV и затянуть их с моментом 10 N·m (89 фунт-дюймов).

          2501297
4. Установить кронштейн BPMV в сборе (1).
5. Ввернуть 2 болта (2) кронштейна BPMV и затянуть их с моментом 20 N·m (15 фунт-футов).

          2501292
6. Установить 6 трубок тормоза (1, 2) на BPMV и затянуть их с моментом 18 N·m (13 фунт-футов).
7. Подсоединить электрический разъем к EBCM/EBTCM.

          2027346


8. Снять крышку CH-558-10  (1) и установить крышку бачка для тормозной жидкости.

          2191081
9. Установить расширительный бачок радиатора (1).
10. Установить зажим (2) расширительного бачка радиатора.
11. Установите аккумуляторный ящик. См. Поддон аккумулятора Замена : без системы пуска/останова


12. Прокачать гидравлическую тормозную систему. См. Удаление воздуха из гидравлической тормозной системы .
13. Запрограммировать модуль EBCM. См. Модуль управления электрическим тормозом - Программирование и настройка .
14. Выполните калибровку датчика давления клапана регулирования тормозного давления. См. Калибровка датчика давления клапана модулятора давления в тормозной системе .
15. Выставить датчик угла поворота рулевого колеса по центру. См. Центрирование датчика угла поворота рулевого вала. .
