Предупреждение:
См. Защитные очки и сжатый воздух Предупреждение |

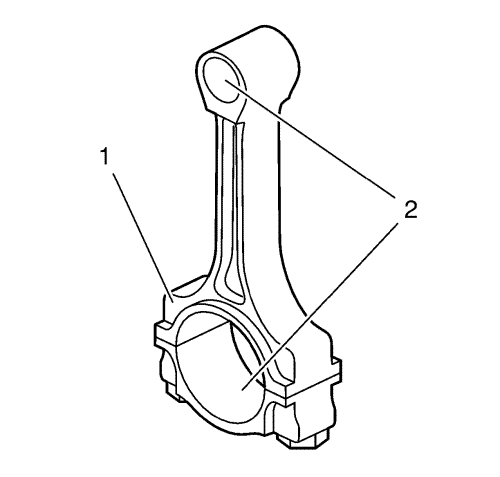

| 1. | Очистить шатуны (1) в растворителе и высушить сжатым воздухом. |
| 2. | Осмотрите шатуны на наличие следующего: |
| • | Признаки коробления или изгиба, вмятины или трещины |
| • | Царапины или истирание поверхности гнезда шатунного подшипника |
| 3. | Если стержень шатуна поцарапан или имеет иные повреждения, шатун следует заменить. |
| 4. | Если чрезмерный зазор не устраняется, заменить шатун. |
| 1. | Очистите поршневые юбки и пальцы чистящим растворителем. НЕ чистите никакую часть поршня проволочной щёткой. |
| 2. | Очистить канавки под поршневые кольца очистителем канавок. Убедиться, что отверстия и прорези маслосъемных колец чистые. |
| 3. | Осмотреть поршни на наличие следующих дефектов: |
| • | Трещины в перемычках между канавками для поршневых колец, юбках или бобышках отверстия для поршневого пальца. |
| • | Вмятины и задиры в канавках для поршневых колец, которые могут вызвать заедание. |
| • | Области эрозии в головке поршня (1). |
| • | Задиры или повреждения юбок поршней (2). |
| • | Износ отверстия для поршневого пальца (3). |
| 4. | При наличии чрезмерного износа следует заменить поршень. |
| 1. | Измерить зазор между поршневым пальцем и отверстием в верхней головке шатуна. Используйте следующую процедуру: |
| 2. | Измерить наружный диаметр поршневого пальца. |
| 3. | Измерить диаметр отверстия в верхней головке шатуна. |
| 4. | Вычесть диаметр пальца из диаметра отверстия. |
См. Механические параметры двигателя : LNP

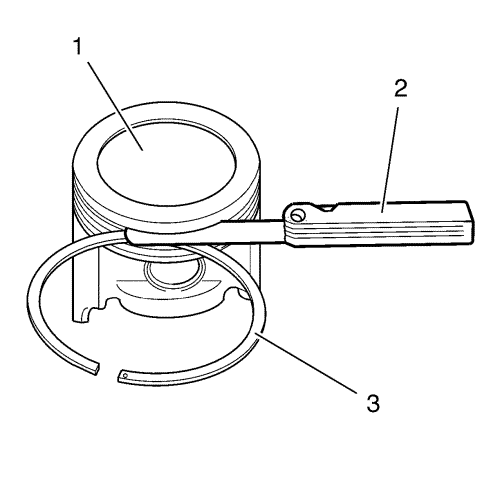

| 1. | Установить поршневые кольца в цилиндр, как показано на иллюстрации (1), и измерить зазор в замке кольца. Сравнить измерения с данными Механические параметры двигателя : LNP . |
| 2. | Если зазор превышает указанные пределы, поршневые кольца следует заменить. |
| 3. | Измерить зазор между поршневым кольцом и канавкой, как показано на иллюстрации (1). Сравнить измерения с данными Механические параметры двигателя : LNP . |
| 4. | Если зазор превышает указанный в спецификации, следует заменить поршневые кольца. |
| 5. | Если зазор все еще велик, следует заменить поршни. |
| 1. | Проверить осевой зазор шатуна, см. Механические параметры двигателя : LNP . |
| 2. | Измерить зазор между поршневым пальцем и отверстием в шатуне, выполнив следующую процедуру: |
| 2.1 | С помощью микрометра выполнить 2 измерения поршневого пальца в зоне контакта с шатуном. |
| 2.2 | С помощью микрометрического нутромера измерить диаметр отверстия в шатуне под поршневой палец (2). |
| 2.3 | Вычесть диаметр поршневого пальца из диаметра отверстия для поршневого пальца. |
| 3. | Сравнить измерения с данными Механические параметры двигателя : LNP . |
| 4. | При чрезмерном зазоре заменить поршневой палец. |

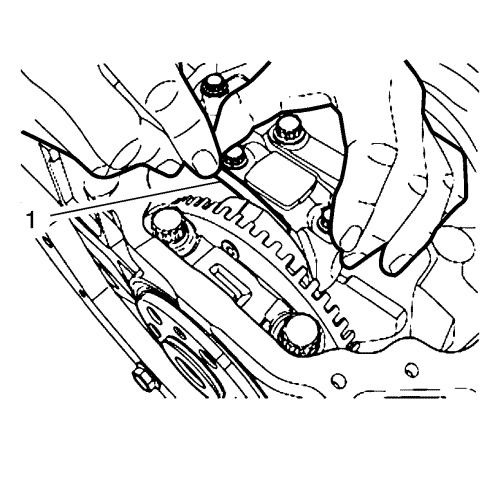

| 5. | Проверить осевой зазор шатуна (1). |
| 6. | Сравнить измерения с данными Механические параметры двигателя : LNP . |
