Информация по обслуживанию

1.	Снять смотровой щиток двигателя. См. Щиток осмотра двигателя, Замена

2.	Снять крышку отверстия верхней надставки щитка передка. См. Замена крышки верхней консольной части приборной панели

3.	Демонтировать поддон аккумулятора. См. Поддон аккумулятора Замена : без системы пуска/останова

5.	Опорожните систему охлаждения. См. Система охлаждения Слив и заправка

6.	Демонтировать трубу рециркуляции отработавших газов. См. Трубка системы рециркуляции выхлопных газов Замена

8.	На автомобилях с механической коробкой передач MT: отсоединить от коробки передач рычаг переключения передач вместе с тросом переключения. См. Замена рычага переключения передач вместе с тросом на механической коробке передач

На автомобилях с автоматической коробкой передач AT: отсоединить от автоматической коробки передач трос рычага селектора передач. См. Диапазон, замена тросика рычага селектора

9.	Отсоединить разъем (8) жгута проводов вакуумного электромагнитного клапана.

10.	Отсоединить разъем (9) жгута проводов клапана рециркуляции выхлопных газов.

11.	Отсоединить разъем (7) жгута проводов клапана впускного привода.

12.	Отсоединить разъем (3) жгута проводов датчика давления в трубе топливного распределителя топливных форсунок.

13.	Отсоединить 4 разъема (5) жгутов проводов свечей накаливания.

14.	Отсоединить 4 разъема (1) жгутов проводов топливных форсунок.

15.	Освободить 4 зажима (2, 4) жгута проводов двигателя от крышки распределительного вала.

16.	Освободить канал (6) жгута проводов двигателя в направлении вверх от 3 кронштейнов охладителя рециркуляции выхлопных газов. Подвесить жгут проводов двигателя сбоку.

17.	Снимите шланг отбора воздуха охлаждающей жидкости двигателя. См. Охлаждающая жидкость двигателя Шланг удаления воздуха Замена : 2.0L дизельный LNP

18.	Снять шланг вакуумного насоса. См. Замена шланга вакуумного насоса

20.	Освободить фиксирующий зажим жгута проводов двигателя от переднего выпускного шланга охладителя нагнетаемого воздуха.

21.	Освободить вентиляционный шланг коробки передач от переднего выпускного шланга охладителя нагнетаемого воздуха.

22.	Отвернуть болт (2) крепления кронштейна переднего выпускного шланга охладителя нагнетаемого воздуха.

23.	Освободить зажим (4) крепления переднего выпускного шланга охладителя нагнетаемого воздуха к заднему шлангу.

24.	Отсоединить передний выпускной шланг (1) охладителя нагнетаемого воздуха вместе с хомутом (4) от заднего выпускного шланга (3) охладителя нагнетаемого воздуха.

25.	Освободить 2 фиксирующих зажима жгута проводов от заднего выпускного шланга (2) охладителя нагнетаемого воздуха.

26.	Установить подходящий инструмент в промаркированное положение (показано стрелкой) и провернуть стопорное кольцо (1) против часовой стрелки.

27.	Отсоединить задний выпускной шланг (2) охладителя нагнетаемого воздуха от корпуса дроссельной заслонки (3).

28.	Снять задний выпускной шланг (2) охладителя нагнетаемого воздуха.

29.	Снять возвратный шланг охлаждения коллектора системы рециркуляции выхлопных газов. См. Замена возвратного шланга охлаждения коллектора рециркуляции выхлопных газов : 2.0L дизельный LNP

30.	Снять подающий шланг охлаждающей жидкости системы рециркуляции выхлопных газов. См. Замена подающего шланга охлаждающей жидкости клапана рециркуляции выхлопных газов

31.	Снять возвратную трубку охлаждающей жидкости турбокомпрессора с охладителя рециркуляции выхлопных газов. См. Демонтаж возвратной трубы охлаждающей жидкости турбокомпрессора

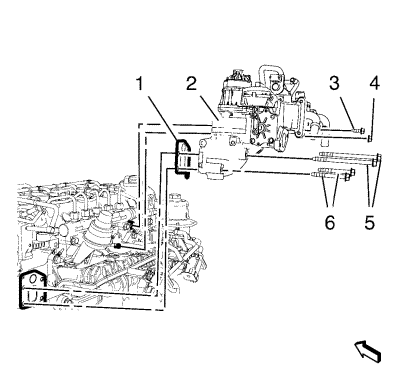

32.	Отвернуть гайку (5) и 5 болтов (3, 4 и 6) охладителя рециркуляции выхлопных газов.

33.	Снять охладитель (2) рециркуляции выхлопных газов вместе с прокладкой (1).

1.	Установить охладитель (2) рециркуляции выхлопных газов вместе с НОВОЙ прокладкой (1).

2.	Завернуть 5 болтов (3, 4 и 6) охладителя рециркуляции выхлопных газов и гайку (5) рециркуляции выхлопных газов и затянуть их с моментом затяжки 25 N·m (18 фунт-футов).

3.	Подсоединить возвратную трубку охлаждающей жидкости турбокомпрессора к охладителю рециркуляции выхлопных газов. См. Демонтаж возвратной трубы охлаждающей жидкости турбокомпрессора

4.	Подсоединить подающий шланг охлаждающей жидкости системы рециркуляции выхлопных газов. См. Замена подающего шланга охлаждающей жидкости клапана рециркуляции выхлопных газов

5.	Подсоединить возвратный шланг охлаждения коллектора системы рециркуляции выхлопных газов. См. Замена возвратного шланга охлаждения коллектора рециркуляции выхлопных газов : 2.0L дизельный LNP

Примечание: Примечание: Убедиться, что стопорное кольцо (1) зафиксировано.

6.	Установить задний выпускной шланг (2) охладителя нагнетаемого воздуха на корпус дроссельной заслонки (3).

7.	Прикрепить 2 фиксирующих зажима жгута проводов к заднему выпускному шлангу (2) охладителя нагнетаемого воздуха.

8.	Подсоединить передний выпускной шланг (1) охладителя нагнетаемого воздуха вместе с хомутом (4) к заднему выпускному шлангу (3) охладителя нагнетаемого воздуха.

9.	Завернуть болт (2) крепления кронштейна переднего выпускного шланга охладителя нагнетаемого воздуха и затянуть его с моментом затяжки 9 N·m (80 фунт-дюймов).

10.	Затянуть хомут (4) крепления переднего выпускного шланга охладителя нагнетаемого воздуха к заднему шлангу с моментом затяжки 4 N·m (35 фунт-дюймов).

11.	Прикрепить хомутом вентиляционный шланг коробки передач к переднему выпускному шлангу охладителя нагнетаемого воздуха.

12.	Прикрепить крепежный зажим жгута проводов двигателя к переднему выпускному шлангу охладителя нагнетаемого воздуха.

13.	Подсоединить шланг электромагнитного клапана вакуумного регулятора клапана настройки впускного коллектора. См. Замена шланга электромагнитного клапана вакуумного регулятора управления настройки клапана впускного коллектора

14.	Подсоединить шланг вакуумного насоса. См. Замена шланга вакуумного насоса

15.	Установите шланг удаления воздуха из охлаждающей жидкости двигателя. См. Охлаждающая жидкость двигателя Шланг удаления воздуха Замена : 2.0L дизельный LNP

16.	Установить жгут проводов двигателя на автомобиль.

17.	Прикрепить канал (6) жгута проводов двигателя к 3 кронштейнам охладителя рециркуляции выхлопных газов.

18.	Прикрепить 4 зажима (2, 4) жгута проводов двигателя к крышке распределительного вала.

19.	Подсоединить 4 разъема (1) жгутов проводов топливных форсунок.

20.	Подсоединить разъем (3) жгута проводов датчика давления в трубе топливного распределителя топливных форсунок.

21.	Подсоединить 4 разъема (5) жгутов проводов свечей накаливания.

22.	Подсоединить разъем (7) жгута проводов клапана впускного привода.

23.	Подсоединить разъем (9) жгута проводов клапана рециркуляции выхлопных газов.

24.	Подсоединить разъем (8) жгута проводов вакуумного электромагнитного клапана.

25.	На автомобилях с механической коробкой передач MT: подсоединить к коробке передач рычаг переключения передач вместе с тросом переключения. См. Замена рычага переключения передач вместе с тросом на механической коробке передач

На автомобилях с автоматической коробкой передач AT: подсоединить к автоматической коробке передач трос рычага селектора передач. См. Диапазон, замена тросика рычага селектора

27.	Установите трубу рециркуляции выхлопных газов. См. Трубка системы рециркуляции выхлопных газов Замена

28.	Залить охлаждающую жидкость в систему охлаждения двигателя. См. Система охлаждения Слив и заправка

30.	Установите аккумуляторный ящик. См. Поддон аккумулятора Замена : без системы пуска/останова

31.	Установить крышку в проем верхней консольной части передней панели. См. Замена крышки верхней консольной части приборной панели

32.	Установите смотровой щиток двигателя. См. Щиток осмотра двигателя, Замена

Замена охладителя клапана рециркуляции выхлопных газов

Процедура демонтажа

Процедура установки
