Замена вала стабилизатора

Специальный инструмент

•  CH-904  Рама основания
•  СН-49289  Центрирующая рама
•  EN-45059  Измеритель угла

Эквивалентные местные инструменты см. Специальный инструмент .

Процедура демонтажа

1. Повернуть передние колеса в положение «строго прямо» и зафиксировать рулевое колесо, исключив его перемещение.

          2505460
2. Снять и УТИЛИЗИРОВАТЬ нижний болт (1) промежуточного вала рулевого управления.
3. Отсоедините промежуточный вал рулевого управления от рулевого механизма.
4. Поднять и подпереть автомобиль. См. Подъем и пользование домкратом на автомобиле .
5. Снять колесо с шиной. См. Демонтаж и установка шины и диска .
6. Снимите изолятор переднего отсека, если таковой имеется. См. Замена изолятора переднего отсека .
7. Снимите переднюю выхлопную трубу. См. Замена передней трубки выпускного коллектора : 2.0L дизельный LNP → LDE, LXT, LXV, L2W, 2H0, LFH .

          2190441

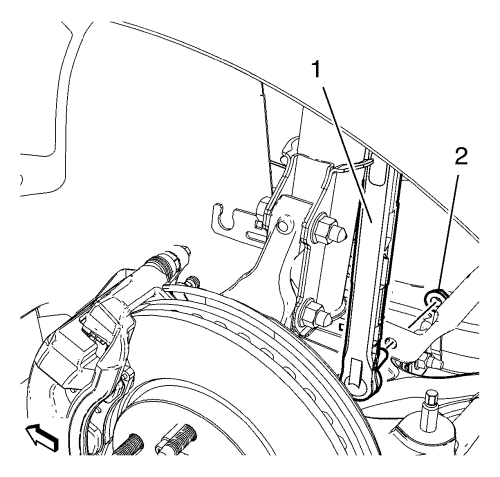

8. Снимите и УТИЛИЗИРОВАТЬ нижнюю шайбу стойки стабилизатора (2) с обеих сторон.
9. Снимите ось (1) стойки стабилизатора со штанги стабилизатора.

          2190435
10. Выверните 2 болта (1) крепления бокового щитка двигателя с обеих сторон.

          2190436

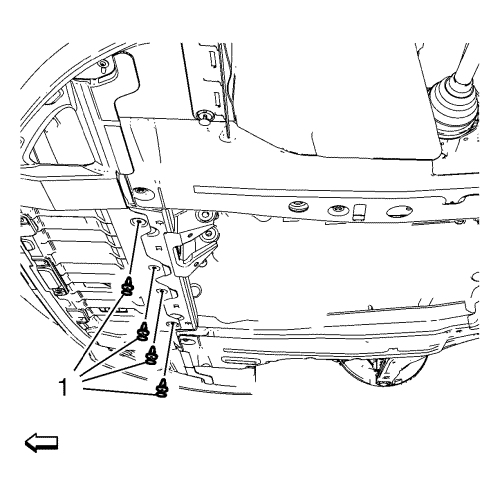

11. Выверните 4 болта (1) крышки переднего части моторного отсека.

          2028084
12. Снимите передние (1) и задние (2) болты монтажного крепления коробки передач.

          2371688
Примечание: Со специальным инструментом поставляется инструкция по установке SPX, доступная также по сети непосредственно на сайте SPX. Перейдите по адресу www.spxtools-shop.com.
13. Собрать центрирующую раму CH-49289  (1) согласно указаниям в инструкции по установке SPX.
14. Подпереть домкратом опорную раму CH-904 .
15. Опереть центрирующую раму CH-49289  на опорную раму CH-904 .
16. Отогните переднюю крышку в сторону.
17. Установить центрирующую раму CH-49289  согласно указаниям в инструкции по установке SPX.

          2190434

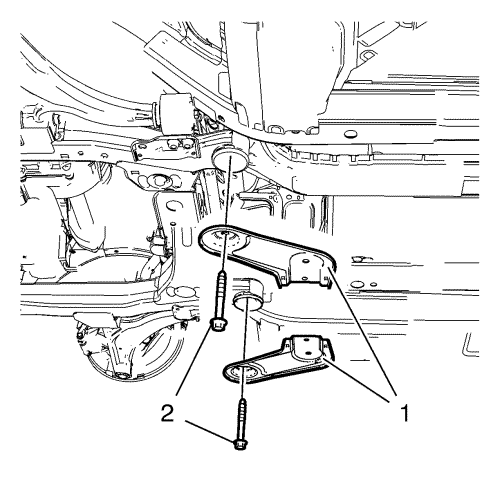

18. Отвернуть 2 болта (2) рамы задней подвески.
 Снимите элементы усиления задней рамы (1).

          2190437

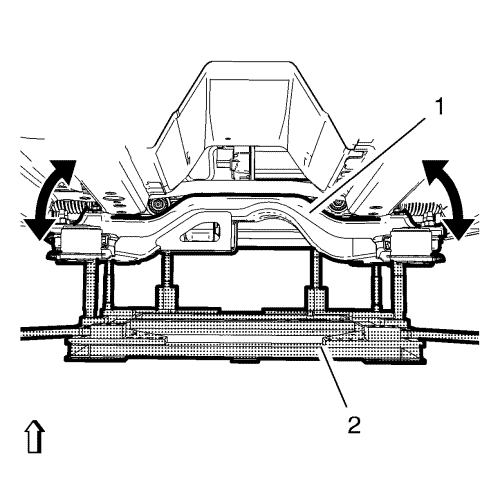

19. Опустить раму подвески (1) на макс. 55 мм (2,17 дюйма), используя центрирующую раму  CH-49289 (2).

          2027723

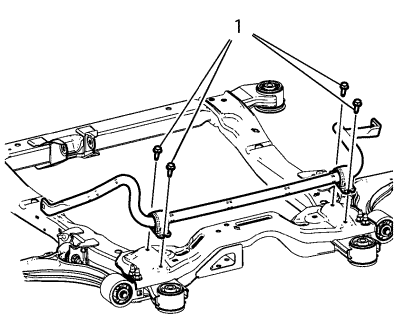

20. Отвернуть 4 передних болта (1) зажимных скоб вала стабилизатора.
21. Снять вал стабилизатора.

Процедура установки
          2027723
1. Установить вал стабилизатора.
Осторожно: См. Предупреждение о крепежных деталях .
Осторожно: См. Предостережение о фиксаторе с затягиванием до предела текучести .
2. Установить 4 болта зажимных скоб вала переднего стабилизатора (1) и предварительно затянуть их с моментом затяжки 22 N·m (16 фунт-футов).
3. Затянуть 4 болта зажимных скоб вала переднего стабилизатора дополнительно на 30–45°, используя угломер  EN-45059.

          2190437
4. Осторожно поднять раму (1) с помощью переходника (2) СН-49289 .

          2190434
5. Установите 2 элемента усиления рамы (1).
6. Установить 2 болта (2) крепления задней рамы и затянуть их с моментом 160 N·m (118 фунт-футов).

          2371688
Примечание: Со специальным инструментом поставляется инструкция по установке SPX, доступная также по сети непосредственно на сайте SPX. Перейдите по адресу www.spxtools-shop.com.
7. Опустить центрирующую раму CH-49289  (1) c опорной рамой CH-904  и домкратом.
8. Снять центрирующую раму CH-49289  с опорной рамы  CH-904.
9. Разобрать центрирующую раму CH-49289  согласно указаниям в инструкции по установке SPX.
10. Выправить переднюю крышку.

          2028084
11. Ввернуть передние и задние болты (1, 2) монтажного кронштейна коробки передач и затянуть их с моментом затяжки 100 N·m (74 фунт-фута).

          2190435
12. Установите и затяните 2 болта (1) крепления бокового щитка двигателя с обеих сторон.

          2190436
13. Установите и затяните 4 болта (1) крышки передней части моторного отсека.
14. Установите изолятор переднего отсека, если установлен Замена изолятора переднего отсека .
15. Установите переднюю выхлопную трубу. См. Замена передней трубки выпускного коллектора : 2.0L дизельный LNP → LDE, LXT, LXV, L2W, 2H0, LFH .

          2190441
16. Установить и затянуть НОВЫЕ гайки (2) нижней оси стойки стабилизатора с обеих сторон с моментом 65 N·m (48 фунт-футов).
17. Установить колесные диски в сборе с шинами. См. Демонтаж и установка шины и диска .
18. Опустить автомобиль.

          2505460
19. Установить НОВЫЙ нижний болт промежуточного вала рулевого управления и предварительно затянуть его до момента затяжки 25 N·m (18 фунт-футов).
Осторожно: См. Предостережение о фиксаторе с затягиванием до предела текучести .
20. Затянуть НОВЫЙ нижний болт промежуточного вала рулевого управления в последнем заходе на дополнительные 180°, используя угломер EN-45059 .
