Orlando |
||||||||
|
|
|
|||||||
Эквивалентные местные инструменты см. Специальный инструмент .
Предупреждение: См. Предупреждение: тормозная жидкость способна вызвать раздражение .| 1. | Повернуть переключатель зажигания в положение OFF. |
| 2. | Удалите полку для аккумуляторной батареи. См. Поддон аккумулятора Замена : без системы пуска/останова . |
| 3. | Снимите крышку верхней консольной части приборной панели. См. Замена крышки верхней консольной части приборной панели . |
| Примечание: НЕ отсоединять шланги охлаждающей жидкости двигателя. |

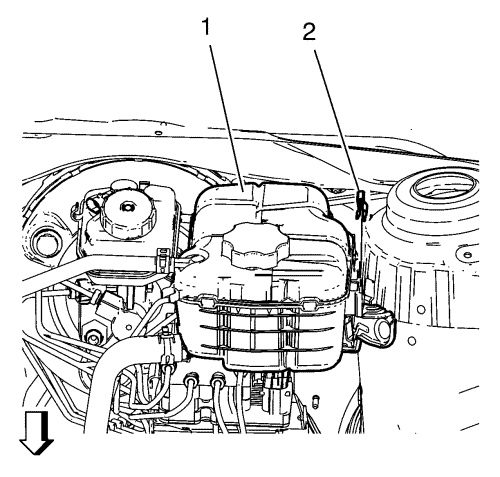

| 4. | Снять зажим (2) расширительного бачка радиатора. |
| 5. | Снимите расширительный бачок радиатора (1). |
| Отвести расширительный бачок (1) радиатора в сторону. |
| 6. | Снять крышку бачка для тормозной жидкости и установить крышку CH-558-10 (1) во избежание утечки и загрязнения жидкости. |
| 7. | Отсоединить электрический разъем от EBCM/EBTCM. |
| Примечание: Закрыть фитинги тормозных трубок во избежание загрязнения и утечки тормозной жидкости. |
| 8. | Снять 6 тормозных трубок (1, 2) с BPMV. |
| Примечание: Закрыть фитинги тормозных трубок во избежание загрязнения и утечки тормозной жидкости. |

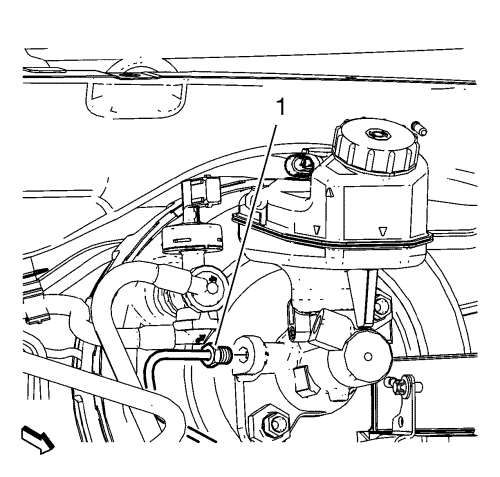

| 9. | Отсоединить фитинг (1) вторичной тормозной трубки главного цилиндра. |
| Примечание: Закрыть фитинги тормозных трубок во избежание загрязнения и утечки тормозной жидкости. |

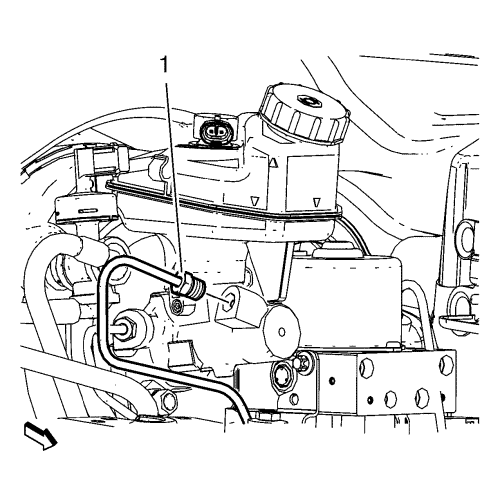

| 10. | Отсоединить фитинг первичной тормозной трубки главного цилиндра (1). |

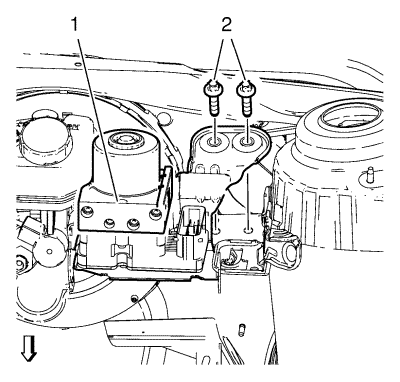

| 11. | Снять болты (2) кронштейна BPMV. |
| 12. | Снять кронштейн BPMV в сборе (1). |
| 13. | Отсоединить главный тормозной цилиндр в сборе от усилителя. См. Главный цилиндр Замена : Автомобиль с левым рулем → Автомобиль с правым рулем . |

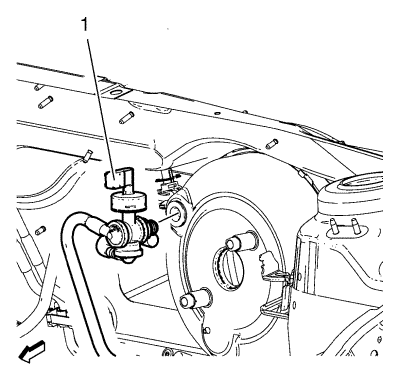

| 14. | Отсоединить вакуумную трубу (1) от усилителя. |

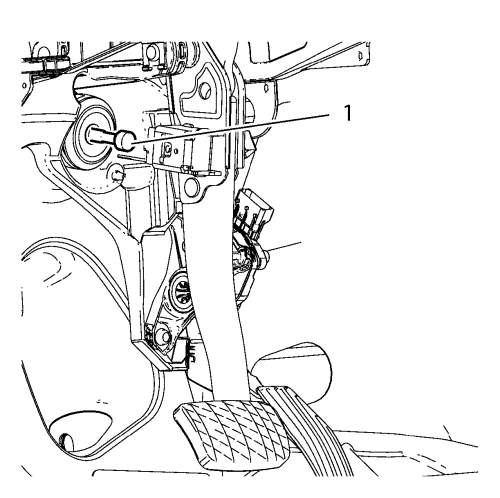

| 15. | Отсоединить толкатель (1) педали тормоза от педали тормоза. |
| 16. | Заменить фиксируемый со щелчком соединитель (1) между штоком толкателя тормозного усилителя и педалью тормоза НОВОЙ деталью. |

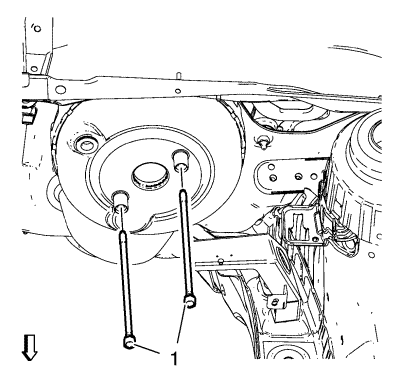

| 17. | Снять болты (1) тормозного усилителя. |
| 18. | Снимите усилитель с автомобиля. |
| 1. | Установить усилитель на автомобиль. |
|
Осторожно:
См. Предупреждение о крепежных деталях . |
| 2. | Установить болты тормозного усилителя (1) и затянуть их с моментом 19 N·m (14 фунт-футов). |
| 3. | Подсоединить толкатель (1) педали тормоза к педали тормоза. |
| 4. | Подсоединить вакуумную трубу (1) к усилителю. |
| 5. | Установить главный цилиндр в сборе на усилитель. См. Главный цилиндр Замена : Автомобиль с левым рулем → Автомобиль с правым рулем . |
| 6. | Установить кронштейн BPMV в сборе (1). |
| 7. | Ввернуть болты (2) кронштейна BPMV и затянуть их с моментом 20 N·m (15 фунт-футов). |
| 8. | Подсоединить фитинг (1) первичной тормозной трубки главного цилиндра и затянуть его с моментом 18 N·m (13 фунт-футов). |
| 9. | Подсоединить фитинг (1) первичной тормозной трубки главного цилиндра и затянуть его с моментом 18 N·m (13 фунт-футов). |
| Примечание: Закрыть фитинги тормозных трубок во избежание загрязнения и утечки тормозной жидкости. |
| 10. | Установить 6 трубок тормоза (1, 2) на BPMV и затянуть их с моментом 18 N·m (13 фунт-футов). |
| 11. | Подключить электрический разъем к EBCM/EBTCM. |
| 12. | Снять крышку CH-558-10 (1) и установить крышку бачка для тормозной жидкости. |
| 13. | Установить расширительный бачок радиатора (1). |
| 14. | Установить зажим (2) расширительного бачка радиатора. |
| 15. | Установите аккумуляторный ящик. См. Поддон аккумулятора Замена : без системы пуска/останова . |
| 16. | Установить крышку в проем верхней удлинительной передней панели. См. Замена крышки верхней консольной части приборной панели . |
| 17. | Прокачать гидравлическую тормозную систему. См. Удаление воздуха из гидравлической тормозной системы . |
