Замена тормозного усилителя (Автомобиль с правым рулем)


Специальный инструмент


CH 558-10  Крышка


Эквивалентные местные инструменты см. Специальный инструмент .

Предупреждение: См. Предупреждение: тормозная жидкость способна вызвать раздражение .

Осторожно: См. Предупреждение об опасности тормозной жидкости для окрашенных поверхностей и электрооборудования .



Процедура демонтажа
1. Повернуть переключатель зажигания в положение OFF.
2. Снимите узел очистителя воздуха. См. Замена воздушного фильтра в сборе : LDE, LXV, LUW, 2H0 и LFH .
3. Ослабить болт для демонтажа бачка рулевого механизма

          2188951

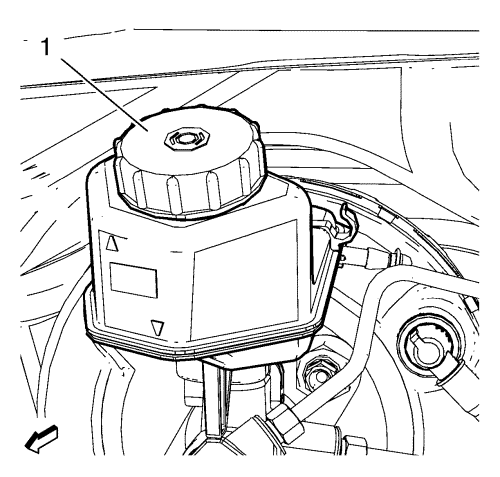

4. Снять крышку бачка для тормозной жидкости и установить крышку CH 558-10  (1) во избежание утечки и загрязнения жидкости.

          2188969
Примечание: Закрыть фитинги тормозных трубок во избежание загрязнения и утечки тормозной жидкости.
5. Отсоединить фитинг (1) вторичной тормозной трубки главного цилиндра.

          2188973
Примечание: Закрыть фитинги тормозных трубок во избежание загрязнения и утечки тормозной жидкости.
6. Отсоединить фитинг первичной тормозной трубки главного цилиндра (1).
7. Отсоединить главный тормозной цилиндр в сборе от усилителя. См. Главный цилиндр Замена : Автомобиль с левым рулем → Автомобиль с правым рулем .

          2188981

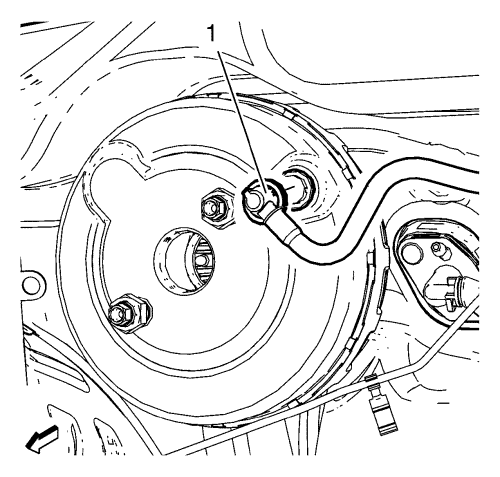

8. Отсоединить вакуумную трубу (1) от усилителя.

          2027891
9. Отсоединить толкатель (1) педали тормоза от педали тормоза.

          2188953

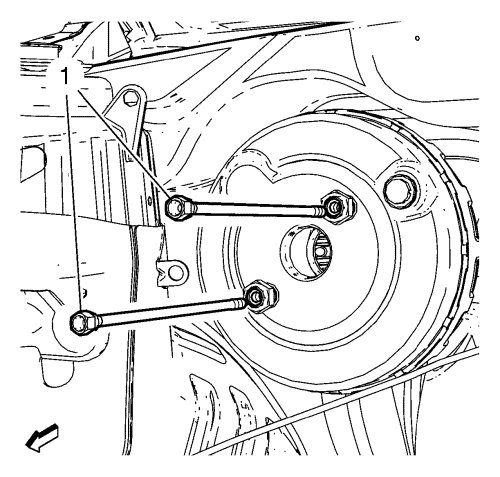

10. Снять болты (1) тормозного усилителя.
11. Снимите усилитель с автомобиля.

Процедура установки
          2188953
1. Установить усилитель на автомобиль.
Осторожно: См. Предупреждение о крепежных деталях .
2. Установить болты тормозного усилителя (1) и затянуть их с моментом 19 N·m (15 фунт-футов).

          2027891
3. Подсоединить толкатель (1) педали тормоза к педали тормоза.

          2188981
4. Подсоединить вакуумную трубу (1) к усилителю.
5. Установить главный цилиндр в сборе на усилитель. См. Главный цилиндр Замена : Автомобиль с левым рулем → Автомобиль с правым рулем .

          2188973
6. Подсоединить фитинг (1) первичной тормозной трубки главного цилиндра и затянуть его с моментом 18 N·m (14 фунт-футов).

          2188969
7. Подсоединить фитинг (1) вторичной тормозной трубки главного цилиндра и затянуть его с моментом 18 N·m (14 фунт-футов).

          2188951
8. Снять крышку CH 558-10  (1) и установить крышку бачка для тормозной жидкости.
9. Установить бачок рулевого механизма, затянуть болт.
10. Установите воздушный фильтр в сборе. См. Замена воздушного фильтра в сборе : LDE, LXV, LUW, 2H0 и LFH .
11. Прокачать гидравлическую тормозную систему. См. Удаление воздуха из гидравлической тормозной системы .
