Orlando |
||||||||
|
|
|
|||||||
| 1. | Откройте капот. |
| 2. | Отсоединить минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова |
| 3. | Демонтировать выпускной коллектор. См. Замена выпускного коллектора : 2.4 л. LAF → 2.0L дизельный LNP → 1.6 л LDE, LXV, 1.8 л 2H0, LUW и LFH |
| 4. | Опорожните систему охлаждения. См. Система охлаждения Слив и заправка |
| 5. | Снять компрессор кондиционера. См. Замена компрессора кондиционирования воздуха : 2.4 л. LAF → LNP → 1.6L LDE и 1.8L 2H0 |
| 6. | Снимите генератор. См. Замена генератора : 2.4 л. LAF → 1.8L 2H0 → 2.0L дизельный LNP |
| 7. | Снять заднюю крышку приводного ремня газораспределительного механизма. См. Замена задней крышки ремня привода газораспределительного механизма : 1.6 л LDE, LXV, 1.8 л 2H0, LUW и LFH |
| 8. | Снимите масляный поддон. См. Масляный поддон замена |
| 9. | Отсоединить выпускной шланг радиатора от насоса охлаждающей жидкости. См. Выпускной шланг радиатора, замена : 1.8L 2H0 → 2.0L дизельный LNP → LAF |

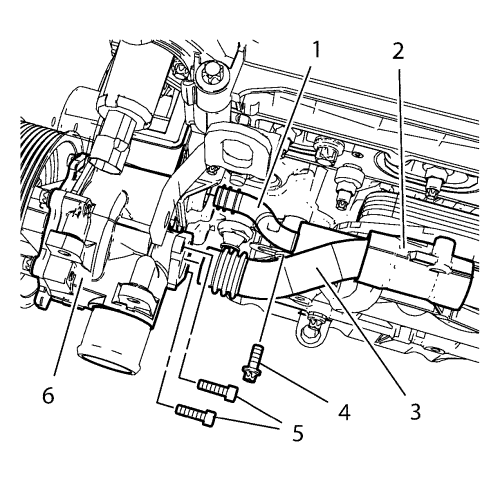

| 10. | Отвернуть болт (4) впускной трубки радиатора моторного масла. |
| 11. | Вставить впускную трубку (1) радиатора моторного масла в корпус (2) радиатора моторного масла. |
| 12. | Отвернуть 2 болта (5) выпускной трубки радиатора моторного масла от насоса охлаждающей жидкости. |
| 13. | Вставить выпускную трубку (3) радиатора моторного масла в корпус (2) радиатора моторного масла. |

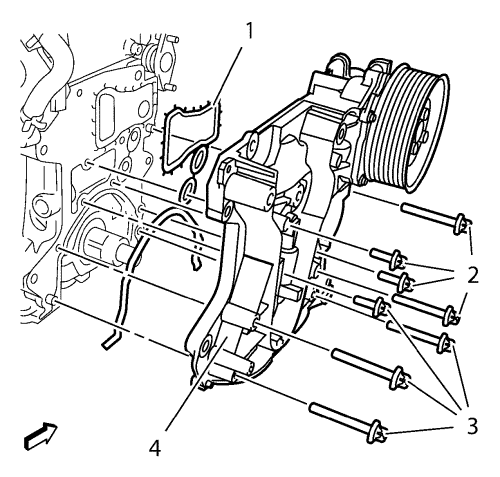

| 14. | Отвернуть 8 болтов (2, 3) передней крышки двигателя. |
| 15. | Снять переднюю крышку двигателя (4). |
| 16. | Снять уплотнительную прокладку (1) передней крышки двигателя. |
| 1. | Очистите уплотнительную поверхность. |
| 2. | Установить НОВУЮ уплотнительную прокладку (1) передней крышки двигателя. |
| 3. | Установить переднюю крышку (4) двигателя. |
|
Осторожно:
См. Предупреждение о крепежных деталях |
| 4. | Вверните 8 болтов в переднюю крышку двигателя (2, 3) и затяните их с моментом затяжки 20 N·m (15 фунт-футов). |
| 5. | Вставить выпускную трубку (3) радиатора моторного масла в насос охлаждающей жидкости (6). |
| 6. | Завернуть болты (5) выпускной трубки радиатора моторного масла и затянуть их с моментом затяжки 8 N·m (71 фунт-дюймов). |
| 7. | Вставить впускную трубку (1) радиатора моторного масла в насос охлаждающей жидкости (6). |
| 8. | Завернуть болт (4) впускной трубки масляного радиатора и затянуть его с моментом затяжки 8 N·m (71 фунт-дюймов). |
| 9. | Подсоединить выпускной шланг радиатора к насосу охлаждающей жидкости. См. Выпускной шланг радиатора, замена : 1.8L 2H0 → 2.0L дизельный LNP → LAF |
| 10. | Установить масляный поддон. См. Масляный поддон замена |
| 11. | Установить заднюю крышку приводного ремня газораспределительного механизма. См. Замена задней крышки ремня привода газораспределительного механизма : 1.6 л LDE, LXV, 1.8 л 2H0, LUW и LFH |
| 12. | Установить генератор. См. Замена генератора : 2.4 л. LAF → 1.8L 2H0 → 2.0L дизельный LNP |
| 13. | Установить компрессор воздушного кондиционера. См. Замена компрессора кондиционирования воздуха : 2.4 л. LAF → LNP → 1.6L LDE и 1.8L 2H0 |
| 14. | Установите выпускной коллектор. См. Замена выпускного коллектора : 2.4 л. LAF → 2.0L дизельный LNP → 1.6 л LDE, LXV, 1.8 л 2H0, LUW и LFH |
| 15. | Присоединить минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова |
| 16. | Заправьте систему охлаждения. См. Система охлаждения Слив и заправка |
| 17. | Закройте капот. |
