Orlando |
||||||||
|
|
|
|||||||
Эквивалентные местные инструменты см. Специальный инструмент .
| 1. | Поднять и должным образом подпереть автомобиль. См. Подъем и пользование домкратом на автомобиле . |
| 2. | Снять колесо и шину в сборе. См. Демонтаж и установка шины и диска . |
| 3. | Не отсоединяя гибкий гидравлический тормозной шланг, снять тормозной суппорт и крепление в сборе, затем снять задний тормозной диск. См. Замена ротора заднего тормоза . |

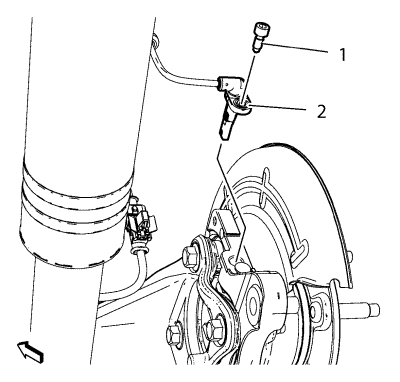

| 4. | Снять болт (1) датчика скорости вращения колеса. |
| 5. | Снять датчик (2) скорости вращения колеса. |

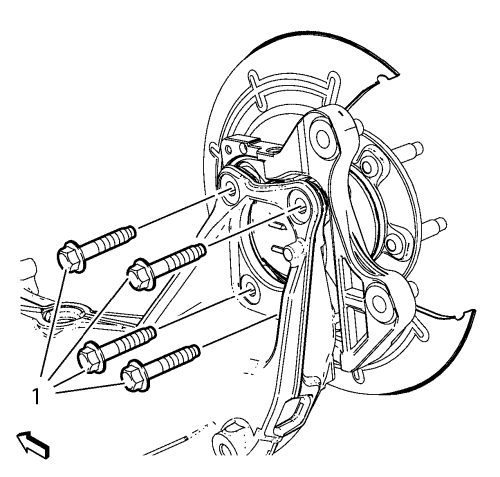

| 6. | Отвернуть и УДАЛИТЬ В ОТХОДЫ крепежные болты (1) подшипника/ступицы колеса. |

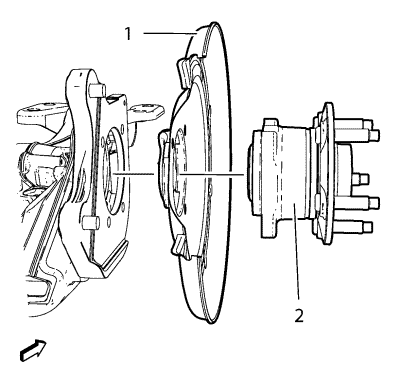

| 7. | Снять подшипник/ступицу колеса в сборе (1) и крышку (2) заднего тормозного механизма с задней оси. |
| 1. | Поместить крышку (2) заднего тормозного механизма и подшипник/ступицу колеса в сборе (1) на заднюю ось. |
|
Осторожно:
См. Предупреждение о крепежных деталях . |
|
Осторожно:
См. Предостережение о фиксаторе с затягиванием до предела текучести . |
| 2. | Установить НОВЫЕ крепежные болты (1) подшипника/ступицы колеса и затянуть их с моментом 50 N·m (37 фунт-дюймов) + 40°, используя угломер EN 45059 . |
| 3. | Установить датчик скорости вращения колеса (2). |
| 4. | Установить винт (1) датчика скорости вращения колеса и затянуть его с моментом 6 N·m (54 фунт-дюйма). Затянуть болты равномерно, крест-накрест. |
| 5. | Установите тормозной ротор, затем узел тормозной скобы. См. Замена ротора заднего тормоза . |
| 6. | Установить колесо и шину в сборе. См. Демонтаж и установка шины и диска . |
| 7. | Снять опору и опустить автомобиль. |
