Captiva

Тросик управления переключением Замена

Специальный инструмент

J-36346 Съемник фиксатора панели

Эквивалентные местные инструменты см. Специальный инструмент .

Примечание: Трос управления переключением можно разобрать и удалить как две независимые части, когда удаление троса в целом не является необходимым, либо трос может оставаться целым и быть удален целиком, без разборки.

1. Включить стояночный тормоз.
2. Убедитесь в том, что рычаг выбора диапазона переключения передач находится в парковочном (P) положении.

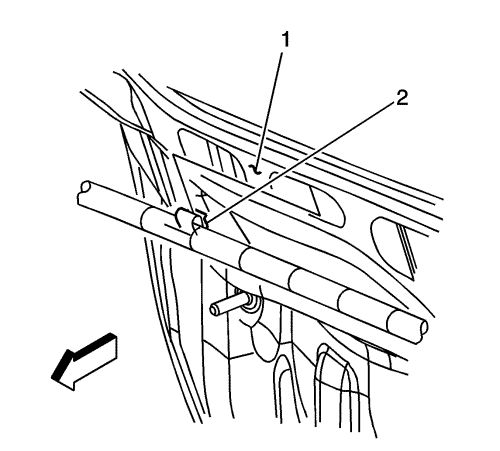

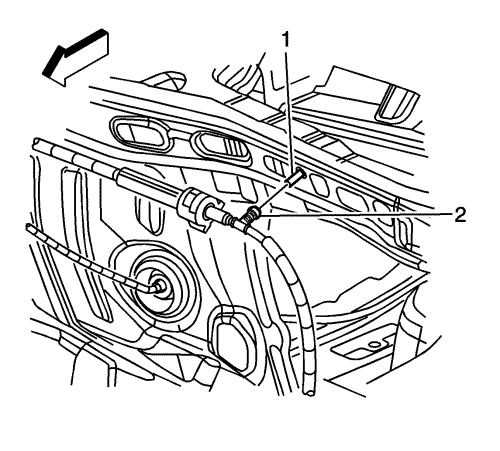

3. Снять зажим троса управления переключением (2) с шипа капота (1) рядом с главным цилиндром тормоза.

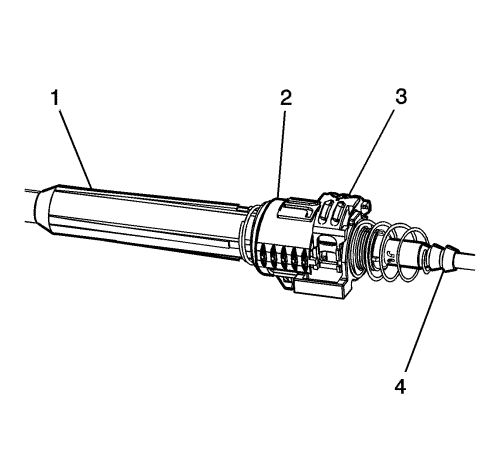

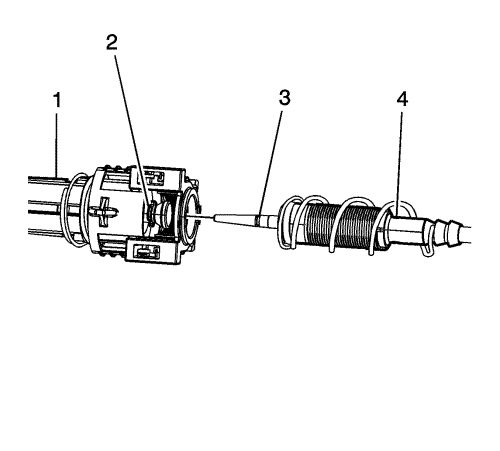

4. Поднять подпружиненную крышку (2), чтобы получить доступ к замку регулировки троса (3).



5. Поднять замок регулировки троса (3), чтобы освободить обе половины троса управления переключением (1, 4).



6. Повернуть трос, чтобы стал виден зажим кронштейна (5).

Конец троса управления переключением, подсоединенный к картеру коробке передач с главной передачей в сборе (4), может быть необходимо вытянуть из конца троса, подсоединенного к картеру рычага переключения передач (1), чтобы зажим кронштейна (5) стал полностью виден.

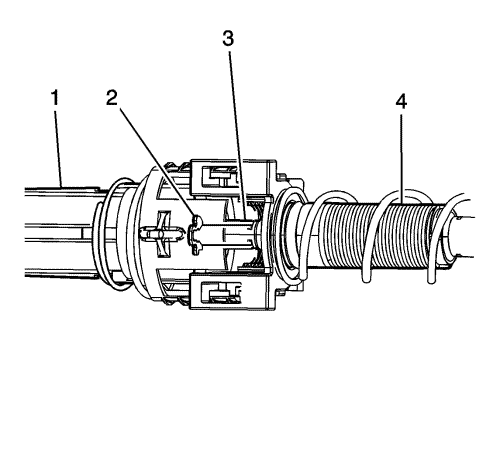

7. Снять зажим кронштейна (2) с троса управления переключением (3).

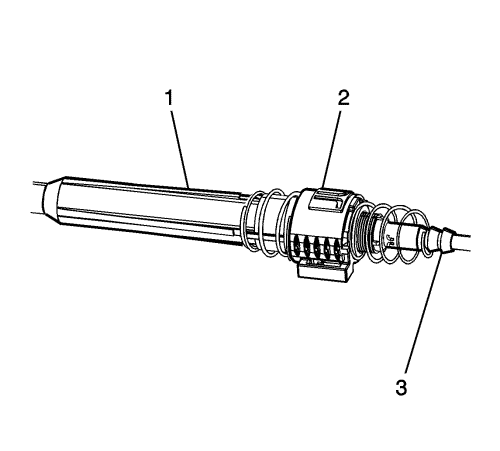

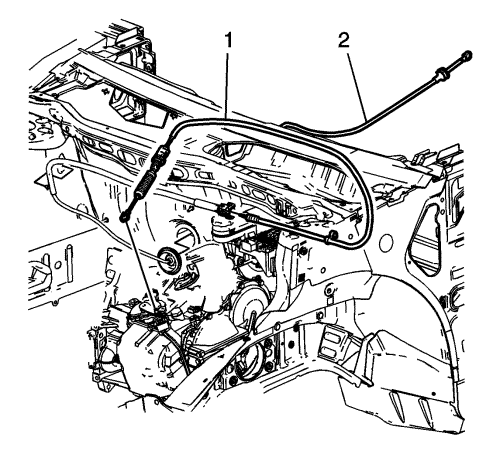

8. Отделить конец троса, подсоединяемый к картеру рычага переключения передач (1) от конца троса, подсоединяемого к картеру коробки передач с главной передачей в сборе (2).

Для снятия конца троса управления переключением, подсоединяющегося к картеру рычага переключения (2), необходимо выполнить следующие действия.

1. Снять переднюю напольную консоль. См. Замена передней консоли пола : Короткая база → Длинная база .



2. Убедитесь в том, что рычаг выбора диапазона переключения передач находится в парковочном (P) положении.

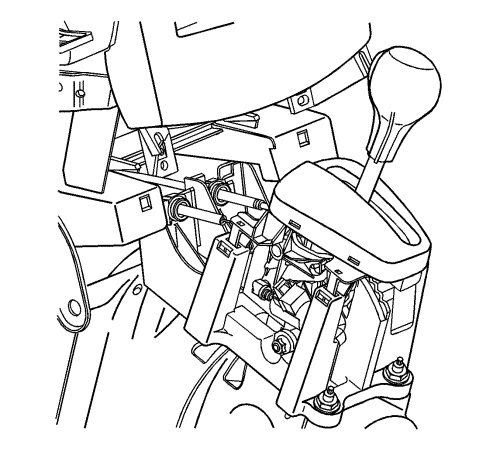

3. Используя съемник J-36346, отсоединить трос управления переключением передач от штифта рычага переключения передач.
4. Нажать фиксирующие выступы зажима кронштейна троса управления переключением и удалить трос из картера рычага переключения передач.

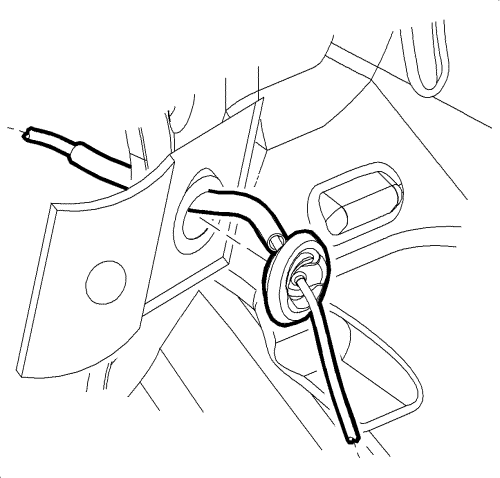

5. Извлечь проходную втулку троса управления переключением из кожуха.

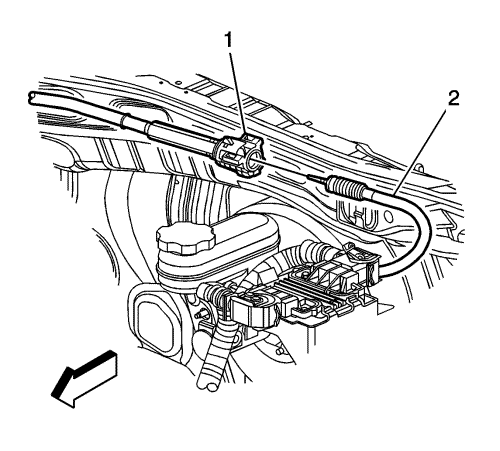

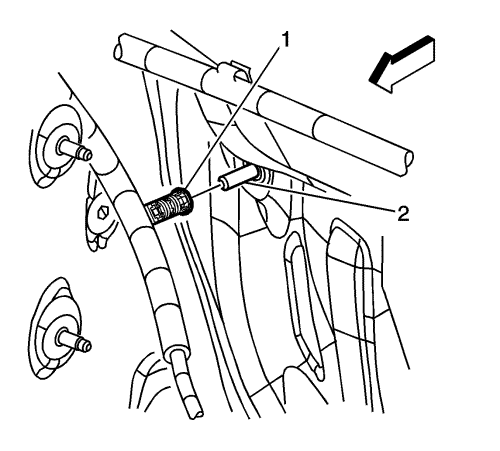

6. Снять зажим троса управления переключением (2) с шипа кожуха (1) рядом с генератором.



7. Снять зажимы кронштейна троса управления переключением (2) с кожуха (1).
8. Обратить внимание на то, как проложен трос управления переключением, и извлечь его из автомобиля.

Для снятия конца троса управления переключением, подсоединяющегося к картеру коробки передач с главной передачей в сборе (1), необходимо выполнить следующие действия.

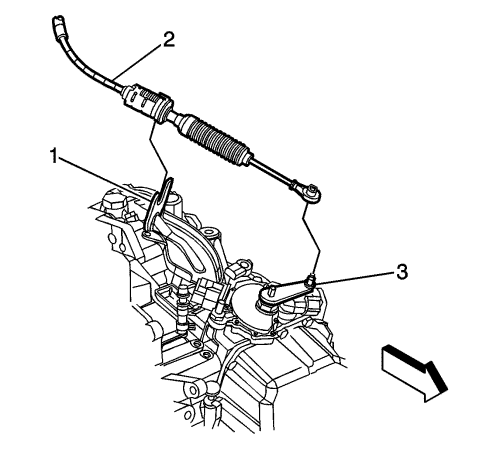

1. Используя съемник J-36346, отсоедините трос управления переключением передач (2) от рычага избирателя диапазонов АКПП (3).
2. Нажмите фиксирующие выступы зажима кронштейна троса переключения передач и извлеките трос переключения передач (2) из держателя (1).
3. Обратить внимание на то, как проложен трос управления переключением, и извлечь его из автомобиля.

Для установки конца троса управления переключением, подсоединяющегося к картеру коробки передач с главной передачей в сборе (1), необходимо выполнить следующие действия.

Примечание: Убедиться, что трос управления переключением проложен точно так же, как он располагался в автомобиле изначально, во избежание разрушительных воздействий на него, таких, как оказываемые горячими, острыми и движущимися объектами.




1. Установить трос (2) в кронштейн троса управления переключением (1). Убедиться, что фиксирующие выступы троса управления переключением полностью фиксируют кронштейн троса управления переключением.
2. Подсоедините тросик управления переключением передач (2) к рычагу избирателя диапазонов трансмиссии (3).

Для снятия конца троса управления переключением, подсоединяющегося к картеру рычага переключения (2), необходимо выполнить следующие действия.

Примечание: Убедиться, что трос управления переключением проложен точно так же, как он располагался в автомобиле изначально, во избежание разрушительных воздействий на него, таких, как оказываемые горячими, острыми и движущимися объектами.




1. Закрепить проходную втулку троса управления переключением, протолкнув кабель через отверстие в кожухе.



2. Убедиться в том, что рычаг переключения передач находится в парковочном (P) положении.



3. Установить трос управления переключением на картер рычага переключения передач.
4. Установить трос управления переключением передач на штифту рычага переключения передач.
5. Установить переднюю напольную консоль. См. Замена передней консоли пола : Короткая база → Длинная база .



6. Надеть зажим троса управления переключением (2) на шип кожуха (1) рядом с генератором.



7. Установить зажимы кронштейна троса управления переключением (2) на кожух (1).

1. Установить зажим троса (2).

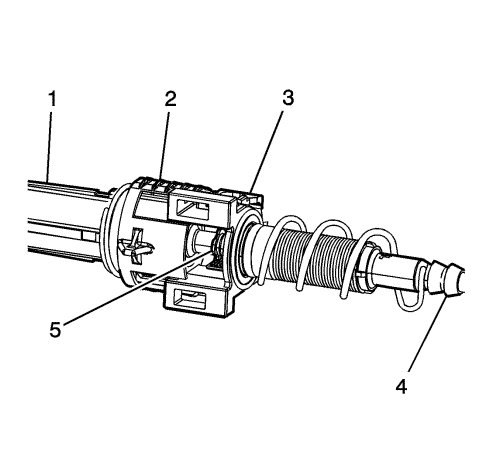

2. Проталкивать конец троса управления переключением, подсоединяющийся к картеру коробки передач с главной передачей в сборе (4) в конец троса, подсоединяющийся к картеру рычага переключения передач (1), пока зажим троса (5) не закрепится на кабельном желобе (3).
3. Убедиться в том, что и рычаг переключения передач и рычаг выбора диапазонов коробке передач с главной передачей в сборе находятся в парковочном (P) положении.



4. Убедиться, что конец троса управления переключением, подсоединяющийся к картеру коробки передач с главной передачей в сборе (4) не удерживается и что пружина может натянуть трос.
5. Опустить замок регулировки троса (3), чтобы заблокировать обе половины троса управления переключением (1, 4).



6. Отпустить подпружиненную крышку (2), позволяя ей накрыть замок регулировки троса.



7. Установить зажим троса управления переключением (2) на шип кожуха (1) рядом с главным цилиндром тормоза.
8. Отрегулировать трос управления переключением. См. Регулировка тросика управления переключением .
