Captiva

Регулировка тросика управления переключением

Необходимый инструмент

J 36346 Съемник фиксатора панели

1. Выжмите стояночный тормоз и убедитесь, что автомобиль стоит на месте.



2. Установите рычаг селектора АКПП в положение парковки (P).

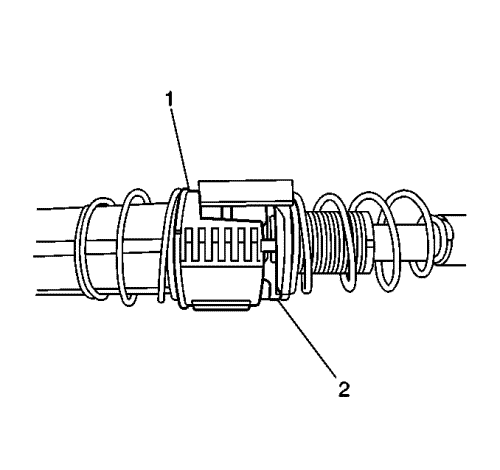

3. Сдвиньте белую пластиковую крышку (1) на центральном разъеме.



4. Нажмите на центральные язычки на кнопке фиксации (2).

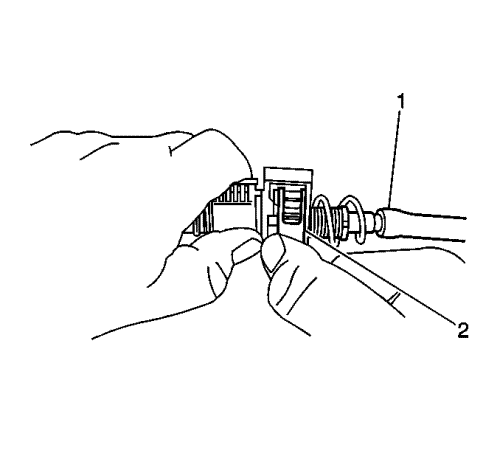

Важно Это действие необходимо выполнять правильно, чтобы обеспечить должную регулировку тросика. Не держитесь за конец тросика переключения передач (2) во время выполнения этой процедуры.

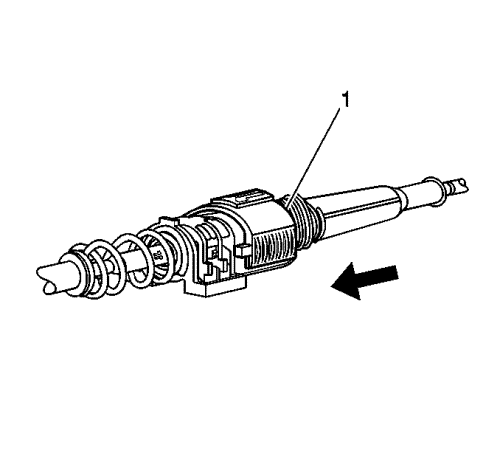

5. Ослабьте конец тросика (2), чтобы голубая пружина натянула/отрегулировала систему тросика переключения передач.

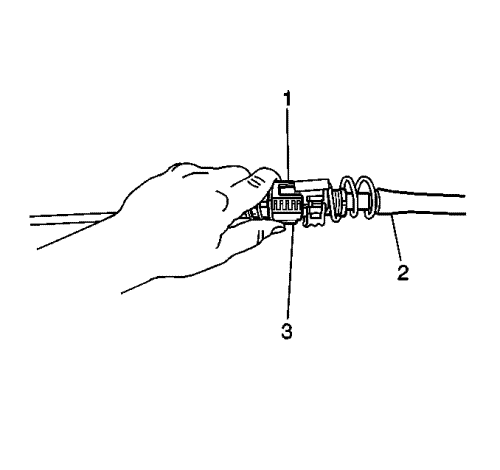

6. Оттяните назад белую крышку (3) на конце тросика переключения передач (1).

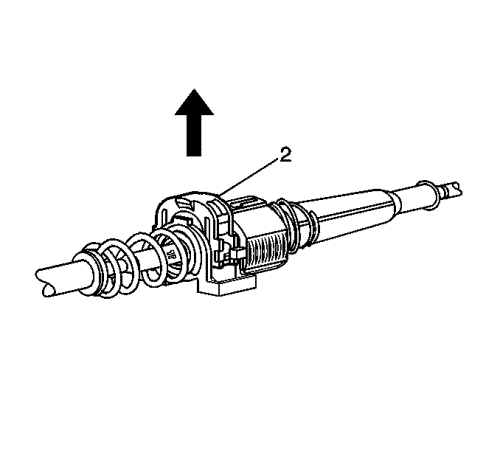

7. Нажмите вниз на кнопку фиксации (2) естественного цвета, чтобы задействовать фиксирующий выступ на конце тросика переключения передач (1).

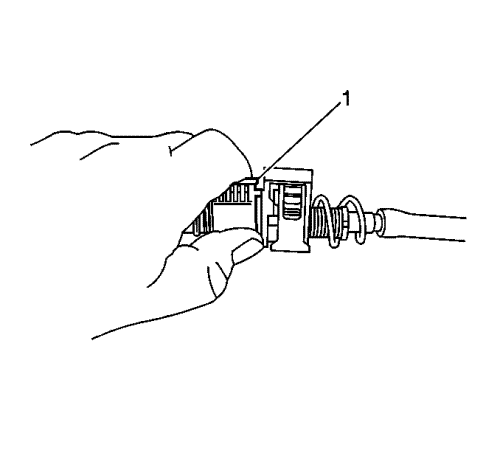

8. Ослабьте белую крышку (1).



9. Убедитесь, что белая крышка (1) закрывает замок (2) естественного цвета.
10. Если белая крышка (1) не закрывает замок естественного цвета (2), необходимо повторно выполнить регулировку тросика переключения передач.
11. Проверьте правильность переключения передач АКПП.
12. Если не все диапазоны работают, регулировку тросика переключения передач необходимо выполнить повторно.
