Captiva

Корпус регулирующего клапана Замена

Примечание: Установите селектор диапазона в нейтральное положение (N).

1. Снять крышку блока управляющих клапанов. См. Крышка корпуса регулирующего клапана Замена .

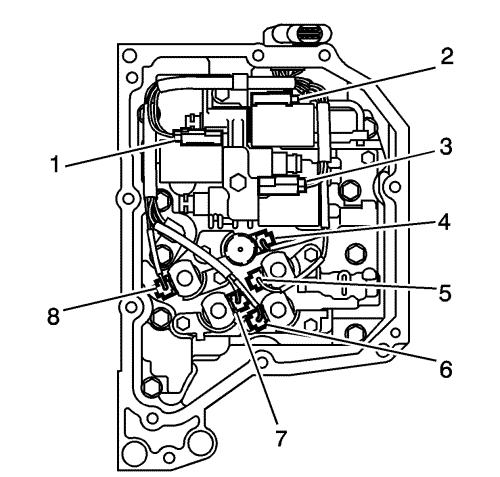

2. Отсоедините разъемы жгута проводов (1-8).

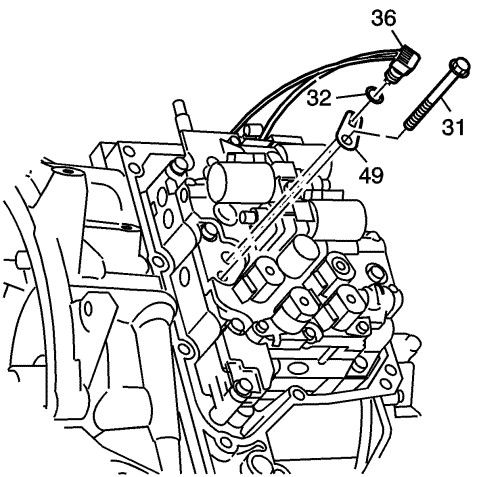

3. Выверните болт датчика температуры масла (31).
4. Снимите зажим датчика температуры масла (49).
5. Снимите датчик температуры масла (36) и уплотнительное кольцо (32) с блока управляющих клапанов.

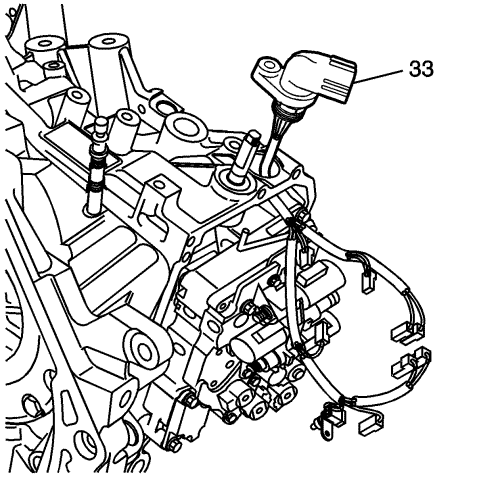

6. Отсоедините жгут проводов (33) от зажима жгута проводов автоматической трансмиссии.
7. Снимите весь узел жгута проводов, применяя вращательное движение.

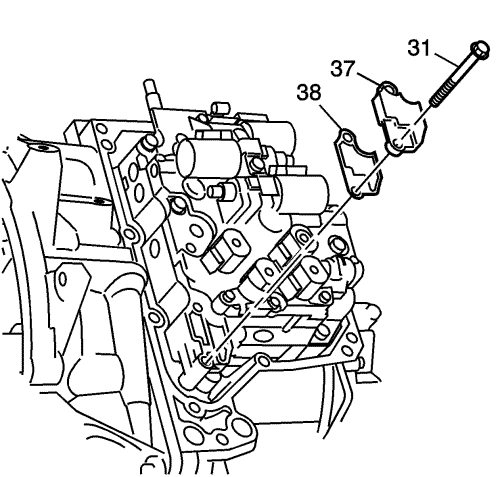

8. Выверните 2 болта/винта блока управляющих клапанов (31), снимите крышку масляного канала блока управляющих клапанов (37) и прокладку (38).

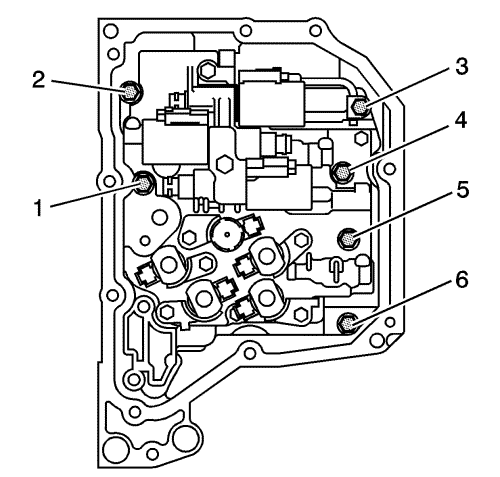

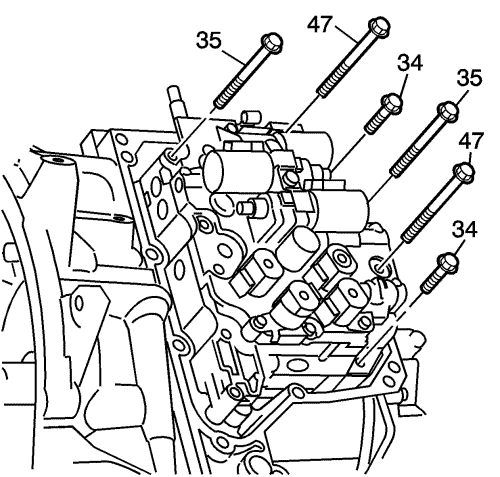

9. Выверните 6 крепежных болтов/винтов блока управляющих клапанов (1-6).

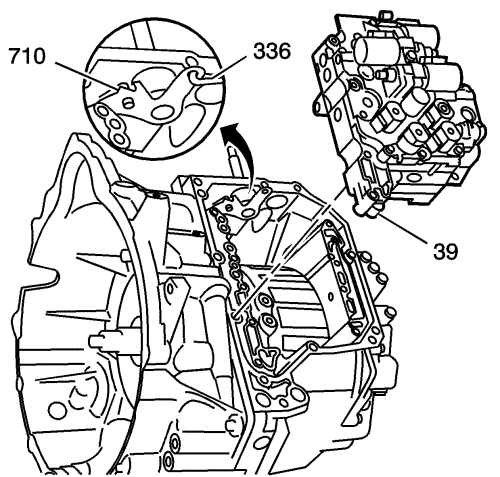

10. Удерживая узел блока управляющих клапанов, отсоедините фиксатор рычага управления АКПП (710) от тяги золотника рычага управления АКПП (336).
11. Переместите узел по часовой стрелке, чтобы облегчить демонтаж золотника управления рычага АКПП.
12. Снимите корпус управляющего клапана в сборе (39).

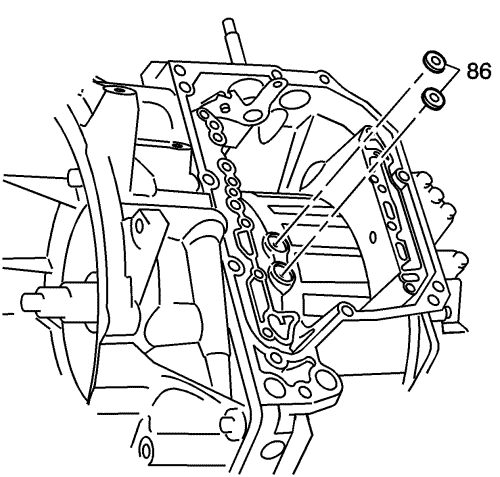

13. Извлечь 2 уплотнения (86) гидравлического канала картера моста с коробкой передач.

1. Установите 2 новых уплотнения маслоканалов в картере трансмиссии (86) в отверстия маслоканалов трансмиссии.



2. Удерживая узел блока управляющих клапанов (39), подсоедините тягу клапана выбора диапазона (336) к узлу фиксатора рычага выбора диапазона (710).



3. Установите 6 болтов крепления узла блока управляющих клапанов к картеру трансмиссии и затяните их от руки.

Внимание См. Предупреждение о крепежных деталях в разделе "Введение".

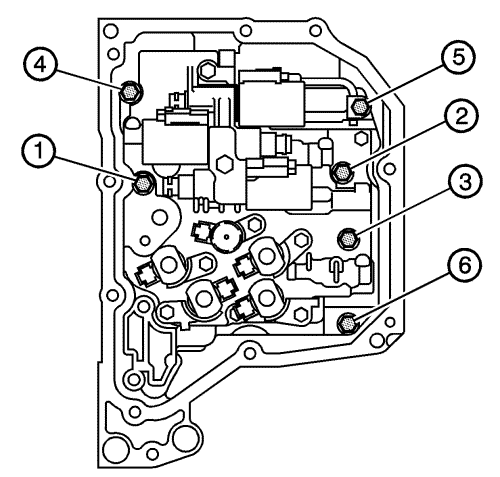

4. Затяните по порядку болты крепления узла блока управляющих клапанов к картеру трансмиссии моментом 10 Н·м (89 фунт дюйм).



5. Установите новую прокладку крышки маслоканала блока управляющих клапанов (38).
6. Установите крышку (37) маслоканала блока управляющих клапанов.
7. Установите 2 болта блока управляющих клапанов (31) и затяните их до момента 10 Н·м (89 фунт дюйм).



8. Нанесите трансмиссионное масло на новое уплотнительное кольцо разъема жгута проводов трансмиссии (46).

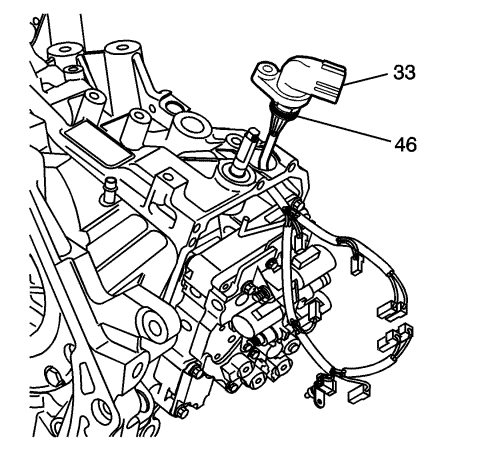

9. Установите новое уплотнительное кольцо разъема жгута проводов трансмиссии (46) на узел жгута проводов трансмиссии (33).
10. Установите узел жгута проводов трансмиссии (33) в картере трансмиссии через отверстия для жгута проводов.



11. Нанесите трансмиссионное масло на новое уплотнительное кольцо датчика температуры масла трансмиссии (32).
12. Установите новое уплотнительное кольцо датчика температуры трансмиссии (32) в полость датчика температуры масла трансмиссии (36).
13. Установите датчик температуры масла трансмиссии (36) в отверстие для датчика температуры масла в передней части блока управляющих клапанов.
14. Установите зажим датчика температуры масла трансмиссии (49).
15. Установите болт датчика температуры масла (31) и затяните его до момента 10 Н·м (89 фунт дюйм).

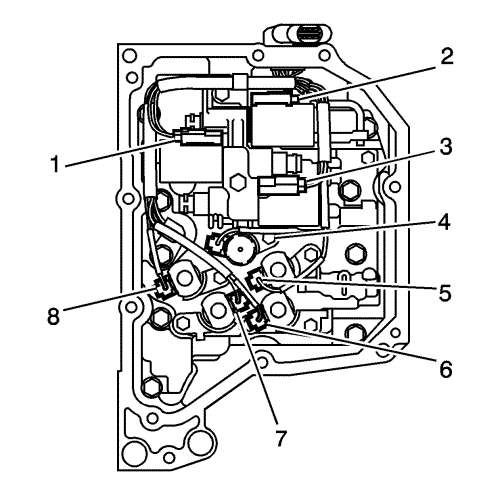

16. Подсоедините по порядку 8 разъемов электромагнитных клапанов (1, 2, 3, 4, 5, 6, 7, 8).
17. Установить крышку блока управляющих клапанов. См. Крышка корпуса регулирующего клапана Замена .
18. Выполните процедуру адаптивного обучения трансмиссии. См. Процедура адаптивного обучения трансмиссии и обучение нейтрального положения трансмиссии .
