Замена заправочного патрубка

Предупреждение. См. Предупреждение, относящееся к бензину и его парам во введении.

Предупреждение. См. Предупреждение о работе с горючими материалами и использовании защитных очков во введении.

1. Отсоединить минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение .
2. Опорожните топливный бак. См. Опорожнение топливного бака .



3. Отверните 3 верхних болта (1) наливного патрубка топливного бака и снимите верхний кронштейн (2) наливного патрубка топливного бака.
4. Поднять и подпереть автомобиль. См. Подъем и пользование домкратом на автомобиле .

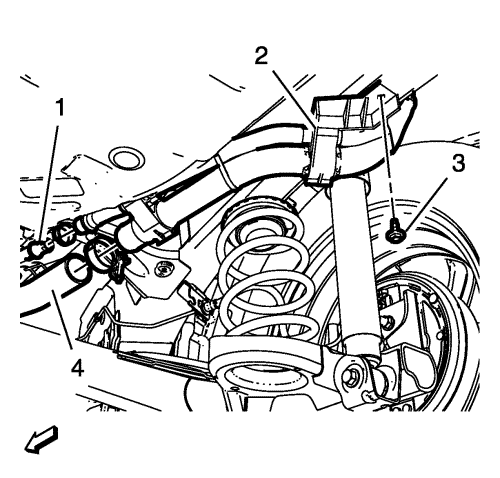

5. Снимите вентиляционный трубопровод (1) топливного бака с кожуха (2) наливного патрубка топливного бака.
6. Снимите заправочный шланг (4) топливного бака с кожуха (2) наливного патрубка топливного бака.
7. Выверните болт (3) наливного патрубка топливного бака.

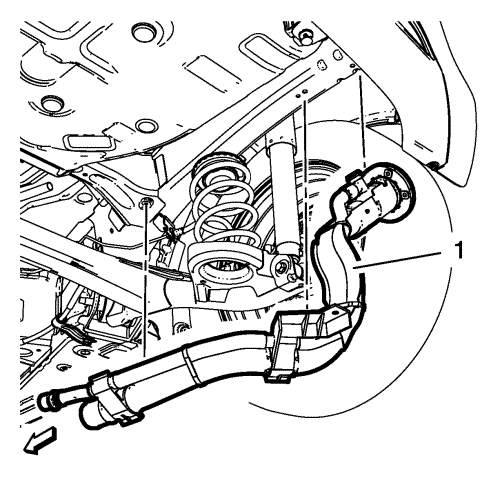

8. Снимите наливной патрубок (1) топливного бака.

1. Установите наливной патрубок (1) топливного бака.



2. Установите заправочный шланг (4) топливного бака в кожух (2) наливного патрубка топливного бака.
3. Установите вентиляционный трубопровод (1) топливного бака в кожух (2) наливного патрубка топливного бака.

Осторожно: См. Предупреждение о крепежных деталях во введении.

4. Заверните болт (3) наливного патрубка топливного бака и затяните его с моментом затяжки 6 Н·м (53 фунт дюйм).
5. Опустить автомобиль.



6. Установите верхний кронштейн (2) наливного патрубка топливного бака и заверните 3 верхних болта (1) крепления наливного патрубка топливного бака и затяните их с моментом затяжки 6 Н·м (53 фунт дюйм).
7. Подсоедините минусовый провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение .
