Замена жгута проводов модуля управления двигателем

Примечание: Эти жгуты проводов расположены в салоне автомобиля на полу спереди со стороны переднего пассажира.

1. Отсоедините 2 разъема (1) жгута проводов двигателя.
2. Снимите аккумулятор. См. Аккумуляторная батарея Замена .
3. Снимите модуль управления двигателя. См. Замена блока управления двигателем .
4. Снимите воздушный фильтр. См. Замена воздушного фильтра .
5. Снять передний выпускной воздуховод воздушного фильтра. См. Замена переднего выпускного воздуховода воздушного фильтра .
6. Снять задний выпускной воздуховод воздушного фильтра. См. Замена заднего выпускного воздуховода воздушного фильтра .



7. Отсоедините жгут проводов (2) от вспомогательной коробки предохранителей (1) аккумуляторной батареи.



8. Снимите крышку соединительной колодки жгута проводов двигателя, освободите фиксатор в указанном стрелкой направлении.



9. Откройте верхнюю панель подходящим инструментом.



10. Отверните болт (2) крепления разъема жгута проводов двигателя от соединительной колодки жгута проводов двигателя.
11. Отсоедините разъем (1) жгута проводов двигателя от соединительной колодки жгута проводов двигателя.



12. Выкрутить болт заземления (1) и отвести в сторону жгут проводов (2).
13. Отсоединить электрический разъем датчика скорости вращения колеса (3).
14. С помощью подходящего инструмента снимите фиксатор (4) жгута проводов и отведите его в сторону.

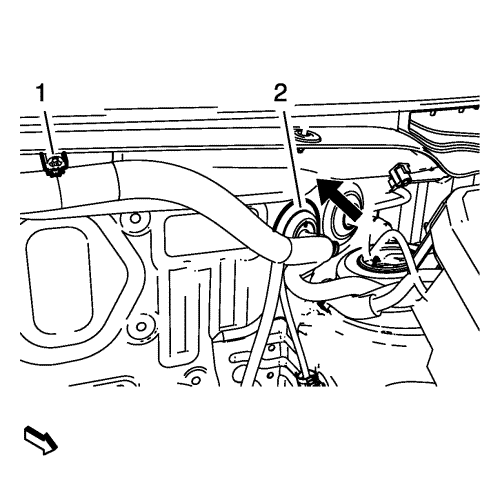

15. С помощью подходящего инструмента снимите фиксатор (1) жгута проводов и отведите его в сторону.
16. Протолкните резиновую втулку (2) жгута проводов двигателя через перегородку моторного отсека в направлении, указанном стрелкой.

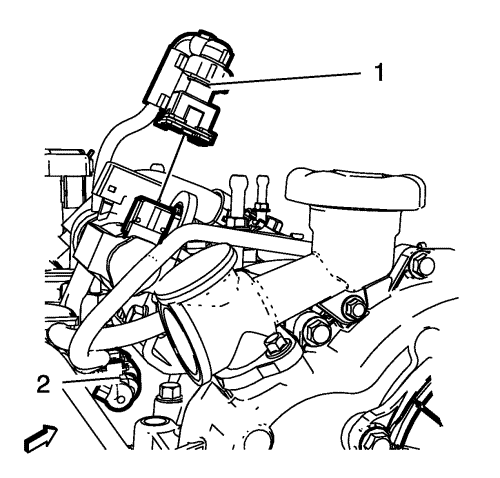

17. Отсоедините разъем (2) жгута проводов двигателя.

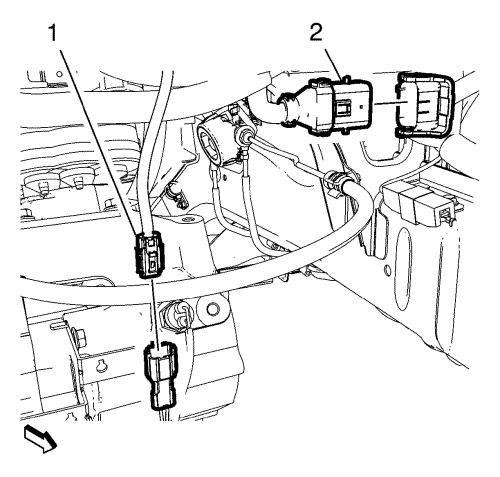

18. Отсоедините разъем (1) жгута проводов выключателя фонаря заднего хода.

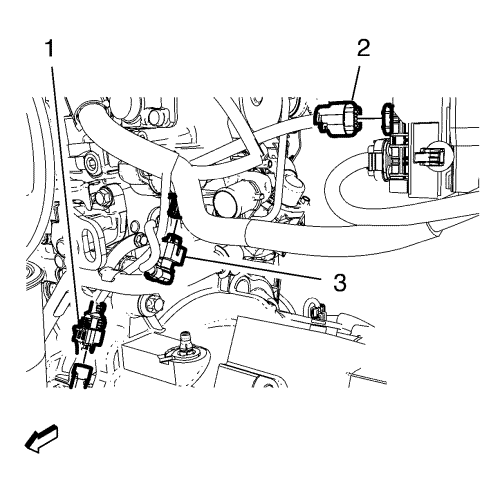

19. Отсоедините разъем (2) жгута проводов модуля управления свечами накаливания.
20. Отсоединить разъем (1) жгута проводов датчика положения коленчатого вала.
21. Отсоединить разъем (3) жгута проводов топливного насоса высокого давления.

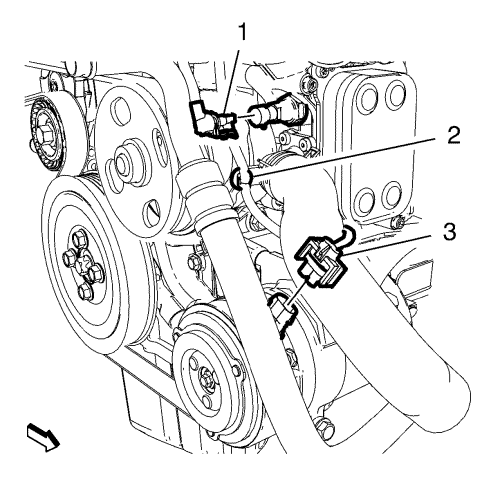

22. Отсоедините разъем (3) жгута проводов компрессора воздушного кондиционера.
23. Отсоедините разъем (1) жгута проводов реле давления моторного масла.
24. Освободите зажим (2) жгута проводов от корпуса масляного фильтра.
25. Поднять и подпереть автомобиль. См. Подъем и пользование домкратом на автомобиле .



26. Отсоедините разъем (1) жгута проводов ведомой шестерни.
27. Отсоединить разъем (2) жгута проводов клапана рециркуляции выхлопных газов.

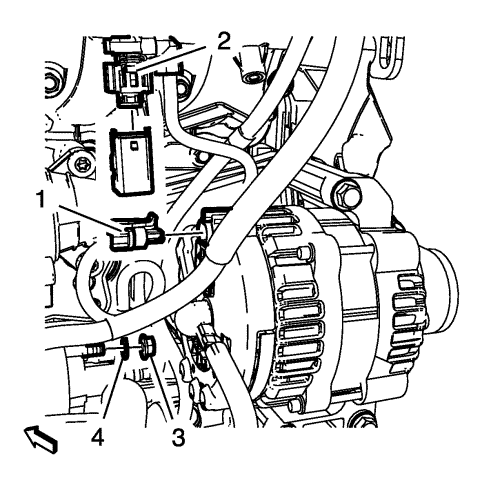

28. Отсоедините разъем (1) жгута проводов генератора.
29. Отсоедините разъем (2) жгута проводов привода перепускного клапана охладителя клапана рециркуляции выхлопных газов.
30. Отвернуть гайку положительного провода стартера (3).
31. Снимите плюсовой провод (4) стартера со шпильки стартера.
32. Опустить автомобиль.



33. Отсоединить разъем жгута проводов датчика абсолютного давления в коллекторе (2).
34. Отсоединить разъем жгута проводов корпуса дроссельной заслонки (1).
35. Отсоедините жгут проводов (3) датчика температуры охлаждающей жидкости двигателя.



36. Отсоедините разъем (3) жгута проводов двигателя от разъема жгута проводов свечей накаливания.
37. Отсоединить разъем (1) жгута проводов датчика положения распределительного вала.
38. Отсоедините 3 разъема (2) жгутов проводов топливных форсунок.
39. Освободите 2 зажима (4) жгута проводов двигателя от кронштейна жгута проводов двигателя.



40. Отсоедините разъем (1) жгута проводов клапана привода перепускной заслонки тракта выпуска турбокомпрессора.
41. Отсоедините разъем (2) жгута проводов трубы топливного распределителя топливных форсунок.



42. Отверните 4 болта (1) и (2) жгута проводов двигателя.
43. Снимите жгут проводов двигателя (3) с автомобиля.

1. Расположите и прикрепите жгут проводов двигателя (3) к автомобилю.

Осторожно: См. Предупреждение о крепежных деталях во введении.

2. Заверните 4 болта (1, 2) жгута проводов двигателя и затяните их с моментом затяжки 10 Н·м (89 фунт дюйм).



3. Подсоедините разъем (2) жгута проводов трубы топливного распределителя топливных форсунок.
4. Подсоедините разъем (1) жгута проводов клапана привода перепускной заслонки тракта выпуска турбокомпрессора.



5. Прикрепите 2 зажима (4) жгута проводов двигателя к кронштейну жгута проводов двигателя.
6. Подсоедините 3 разъема (2) жгутов проводов топливных форсунок.
7. Подсоединить разъем (1) жгута проводов датчика положения распределительного вала.
8. Подсоедините разъем (3) жгута проводов двигателя к разъему жгута проводов свечей накаливания.



9. Подсоедините жгут проводов (3) датчика температуры охлаждающей жидкости двигателя.
10. Подсоединить разъем жгута проводов корпуса дроссельной заслонки (1).
11. Подсоединить разъем жгута проводов датчика абсолютного давления в коллекторе (2).
12. Поднять автомобиль.



13. Подсоедините плюсовой провод (4) стартера к шпильке стартера.
14. Заверните гайку (3) крепления плюсового провода стартера и затяните ее с моментом затяжки 5,5 Н·м (49 фунт дюйм).
15. Подсоедините разъем (2) жгута проводов привода перепускного клапана охладителя клапана рециркуляции выхлопных газов.
16. Подсоедините разъем (1) жгута проводов генератора.



17. Подсоединить разъем (2) жгута проводов клапана рециркуляции выхлопных газов.
18. Подсоедините разъем (1) жгута проводов ведомой шестерни.
19. Опустить автомобиль.



20. Прикрепите зажим (2) жгута проводов к корпусу масляного фильтра.
21. Подсоедините разъем (1) жгута проводов реле давления моторного масла.
22. Подсоедините разъем (3) жгута проводов компрессора воздушного кондиционера.



23. Подсоединить разъем (3) жгута проводов топливного насоса высокого давления.
24. Подсоединить разъем (1) жгута проводов датчика положения коленчатого вала.
25. Подсоедините разъем (2) жгута проводов модуля управления свечами накаливания.



26. Подсоедините разъем (1) жгута проводов выключателя фонаря заднего хода.
27. Подсоедините разъем (2) жгута проводов двигателя.



28. Протолкните резиновую втулку (2) жгута проводов двигателя через перегородку моторного отсека в направлении, указанном стрелкой.
29. Установите фиксатор (1) жгута проводов на перегородке моторного отсека.



30. Установите фиксатор (4) жгута проводов на кузове автомобиля.
31. Подключите электрический разъем датчика скорости вращения колеса (3).
32. Подсоедините провод соединения с массой (2) жгута проводов.
33. Заверните болт (1) крепления провода соединения с массой жгута проводов и затяните его с моментом затяжки 10 Н·м (89 фунт дюйм).



34. Подсоедините разъем (1) жгута проводов двигателя к соединительной колодке жгута проводов двигателя.
35. Заверните болт (2) крепления разъема жгута проводов двигателя к соединительной колодке жгута проводов двигателя и затяните его с моментом затяжки 6 Н·м (53 фунт дюйм).



36. Прикрепите зажимами верхнюю панель к корпусу соединительной колодки.



37. Установите крышку соединительной колодки жгута проводов двигателя, зажмите фиксатором.



38. Подсоедините жгут проводов (2) к вспомогательной коробке предохранителей (1) аккумуляторной батареи.
39. Установить задний выпускной воздуховод воздушного фильтра. См. Замена заднего выпускного воздуховода воздушного фильтра .
40. Установить передний выпускной воздуховод воздушного фильтра. См. Замена переднего выпускного воздуховода воздушного фильтра .
41. Установите воздушный фильтр. См. Замена воздушного фильтра .
42. Установите модуль управления двигателем. См. Замена блока управления двигателем .
43. Установить аккумуляторную батарею. См. Аккумуляторная батарея Замена .




Примечание: Эти жгуты проводов расположены в салоне автомобиля на полу спереди со стороны переднего пассажира.

44. Подсоедините 2 разъема (1) жгута проводов двигателя.
