Замена приводной шестерни впускного распредвала

Специальный инструмент

Эквивалентные местные инструменты см. Специальный инструмент .

1. Снять прокладку крышки корпуса распределительного вала. См. Замена прокладки крышки корпуса распредвала .
2. Снять вакуумный насос. См. Снятие вакуумного насоса .
3. Снять топливный насос высокого давления. См. Демонтаж топливного насоса высокого давления .
4. Снять трубу топливного распределителя. См. Демонтаж трубы топливного распределителя .



5. Снимите 2 заглушки (1, 3) центрального отверстия крышки распредвала с корпуса распределительного вала (2).



6. Установите 2 EN-50515 стопорных инструмента (1) и зафиксируйте распределительные валы выпускных и впускных клапанов.



7. Установите стопорный инструмент EN-50509 (1) для фиксации разрезной звездочки (2) распределительного вала впускных клапанов.




Примечание: Фиксирующие штифты обоймы EN-50514 (1) должны быть установлены точно в отверстия (показаны стрелками) звездочки (2) распределительного вала.

8. Установить держатель EN-50514 (1) с удлинителем EN-956-1 для фиксации звездочки (2) распредвала.
9. Слегка отверните болт крепления звездочки распределительного вала впускных клапанов.
10. Снять держатель EN-50514.



11. Отверните и ВЫБРОСЬТЕ болт (1) звездочки распределительного вала впускных клапанов.
12. Снять звездочку (2) с распределительного вала впускных клапанов.

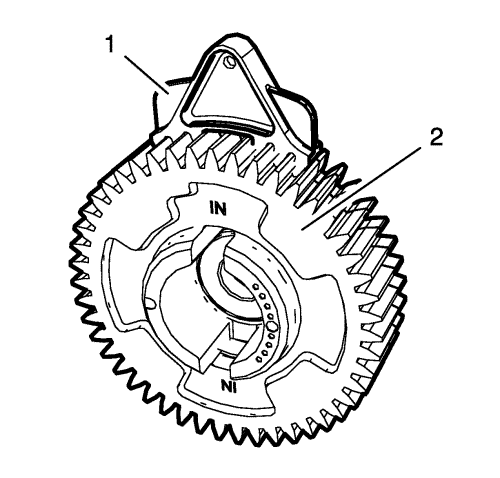

НОВАЯ звездочка распредвала впускных клапанов (2) уже зафиксирована проверочным инструментом для шестерен (1). Проверочный инструмент для шестерен разрешается снимать только после полной подгонки и крепления звездочек болтами.

Если повторно используется СТАРАЯ звездочка распределительного вала впускных клапанов, вначале необходимо установить стопорный инструмент EN-50509.

1. Установите 2 EN-50515 стопорных инструмента (1) и зафиксируйте распределительные валы выпускных и впускных клапанов.

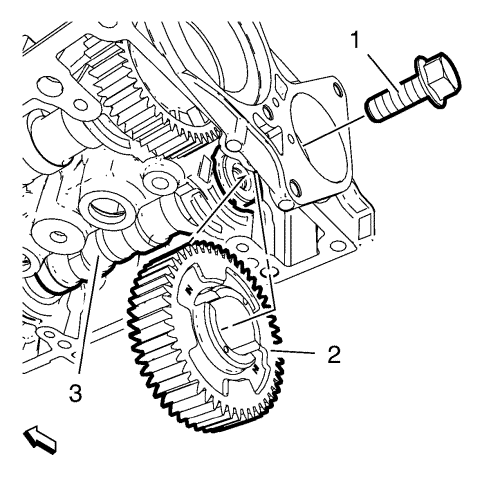

2. Установить звездочку (2) на распределительный вал впускных клапанов.
3. Заверните НОВЫЙ болт (1) звездочки распределительного вала впускных клапанов.



4. Обеспечьте вертикальное положении пазов (2) звездочки (3) распредвала впускных клапанов и звездочки (1) распредвала выпускных клапанов.



5. Снимите проверочный инструмент для шестерен или стопорный инструмент EN-50509 (1) со звездочки (2) распределительного вала впускных клапанов.




Примечание: Фиксирующие штифты обоймы EN-50514 (1) должны быть установлены точно в отверстия (показаны стрелками) звездочки (2) распределительного вала.

6. Установить держатель EN-50514 (1) с удлинителем EN-956-1 для фиксации звездочки (2) распредвала.

Осторожно: См. Предупреждение о крепежных деталях во введении.

Осторожно: См. Предупреждение по затяжке крепежных элементов до предела текучести во введении.

7. Затяните НОВЫЙ болт звездочки распределительного вала впускных клапанов на первом этапе с моментом затяжки 100 Н·м (74 фунт фут).
8. Окончательно затяните болт крепления звездочки распределительного вала на угол 45 градусов, используя угломер EN-45059.
9. Снять держатель EN-50514.



10. Снять 2 стопорных инструмента EN-50515 (1).



11. Установите 2 заглушки (1) и (3) центрального отверстия крышки распредвала на корпус распределительного вала (2) и затяните их с моментом 25 Н·м (18 фунт фут).
12. Установите трубу топливного распределителя. См. Установка трубы топливного распределителя .
13. Установите топливный насос высокого давления. См. Установка топливного насоса высокого давления .
14. Установить вакуумный насос. См. Установка вакуумного насоса .
15. Установить прокладку крышки корпуса распределительного вала. См. Замена прокладки крышки корпуса распредвала .
