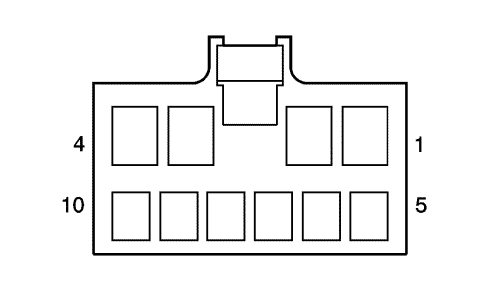

Информация о деталях разъемов

• Тип жгута проводов: Приборная панель
• Разъем OEM: MG 610056
• Разъем технического обслуживания: Техническое обслуживание жгутов проводов - См. Каталог деталей
• Описание: 10-контактный гнездный, серия 090

Информация о деталях контактов

• Заделанный контакт: Техническое обслуживание жгутов проводов - См. Каталог деталей
• Инструмент для разблокирования: Находится на рассмотрении
• Щуп диагностической проверки: Находится на рассмотрении

1

--

--

Не используется

2

0.5 YE

44

Сигнал переключателя яркости ламп подсветки приборной панели

3

0.5 GY

309

Напряжение питания лампы правого габаритного фонаря

4

--

--

Не используется

5

0.75 BU

14

Напряжение питания левых ламп сигналов поворота

6

0.75 GN

15

Напряжение питания правых ламп сигналов поворота

7

0.75 GN

1508

Напряжение питания сигналов поворота/аварийной световой сигнализации или сигнал переключателя сигналов поворота

8

0,75 RD

1040

Напряжение на положительной клемме аккумуляторной батареи

9

0.75 VT

16

Мигающий сигнал фонарей сигналов поворота

10

0.75 VT

239

Напряжение зажигания 1
