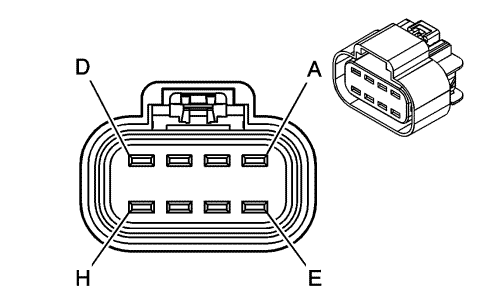

Информация о деталях разъемов

• Тип жгута проводов: Кузов
• Разъем OEM: 15326654
• Разъем технического обслуживания: 13580862
• Описание: на 8 направления, гнездный, серия GT 280 5.8, герметичный (BK)

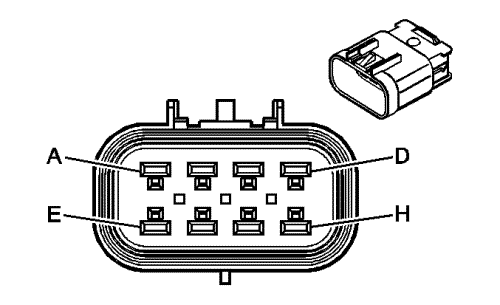

Информация о деталях разъемов

• Тип жгута проводов: Удлинитель топливного фильтра
• Разъем OEM: 15326655
• Разъем технического обслуживания: 15306424
• Описание: 8-контактный штырьковый, серия GT 280 5.8, герметичный (BK)

Информация о деталях контактов

• Заделанный контакт: Находится на рассмотрении
• Инструмент для разблокирования: Находится на рассмотрении
• Щуп диагностической проверки: Находится на рассмотрении

Информация о деталях контактов

• Заделанный контакт: Находится на рассмотрении
• Инструмент для разблокирования: Находится на рассмотрении
• Щуп диагностической проверки: Находится на рассмотрении

1

0.5 BN/GY

7072

Датчик температуры топлива 1 сигнал

1

0.5 BN/GY

7072

Датчик температуры топлива 1 сигнал

2

0,5 BN/WH

7073

Датчик температуры топлива 1 обратный

2

0,5 BN/WH

7073

Датчик температуры топлива 1 обратный

3

1.5 D-GN

5543

Управление контактом реле насоса вспомогательного отопителя

3

1.5 D-GN

5543

Управление контактом реле насоса вспомогательного отопителя

4

--

--

Не используется

4

--

--

Не используется

5

0,5 D-BU/RD

1733

Опорное напряжение 12 В электронного блока управления (2)

5

0,5 D-BU/RD

1733

Опорное напряжение 12 В электронного блока управления (2)

6

0.5 BK

850

Заземление

6

0.5 BK

850

Заземление

7

0,5 D-BU/YE

6861

Сигнал датчика воды в топливе

7

0,5 D-BU/YE

6861

Сигнал датчика воды в топливе

8

1.5 BK

850

Заземление

8

1.5 BK

850

Заземление
